ZS3-2 控制器任务

将控制器安装到机架中

注意：由于机箱较重，此过程至少需要两个人。若尝试一个人独自执行此步骤，则可能导致设备损坏或人身伤害。应始终按照从下到上的顺序将设备装入机架。

1. 将滑轨（安装在滑轨装置中）朝自己的方向拉，直到滑轨停止（伸出机架大约 12 英寸（30 厘米））。
2. 抬起机箱，使装配托架的后端与滑轨对齐，将机箱插入滑轨，然后缓慢推动机箱，直到装配托架到达滑轨止动位置（大约 12 英寸或 30 厘米）。您会听到“咔哒”一声。

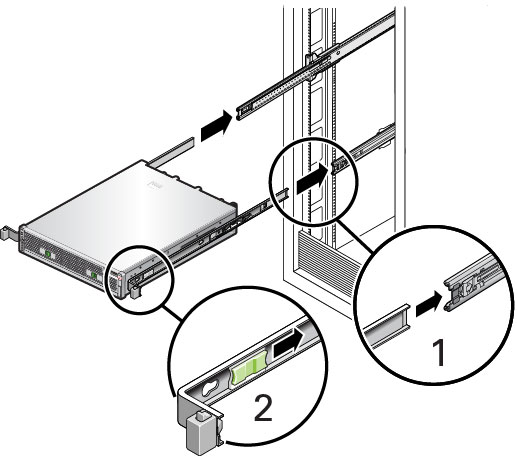

3. 下图显示了如何插入机箱以及如何使用滑轨锁。


安装理线架

1. 拆开 CMA 的包装，识别其组件。请参见 CMA 组件。
2. 如果 CMA 带有平面电缆封盖（针对 1U 机箱），请安装附件工具包中提供的 2U 圆形电缆封盖。

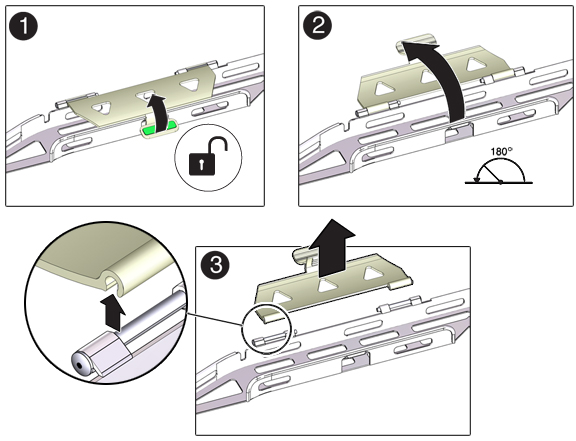

3. 更换平面电缆封盖的步骤：向上拉起电缆封盖手柄移除各个平面电缆封盖 (1)，将其打开 180 度至水平位置 (2)。向上压每个铰链连接器的外侧边缘，直至铰链连接器从铰链中脱落 (3)。将所有圆形电缆封盖水平放置在铰链上，并将铰链连接器与铰链对齐。用拇指向下压每个铰链连接器，使铰链连接器卡定到位。将电缆封盖向下旋转，并按下电缆封盖手柄，使其锁定到闭合位置。

4. 确保六个维可牢 (Velcro) 绑带穿入 CMA。
5. 为了防止机架倾倒，请确保拉出机架上的所有防倾斜设备。
6. 使存储控制器伸出机架前面大约 13 厘米（5 英寸）。

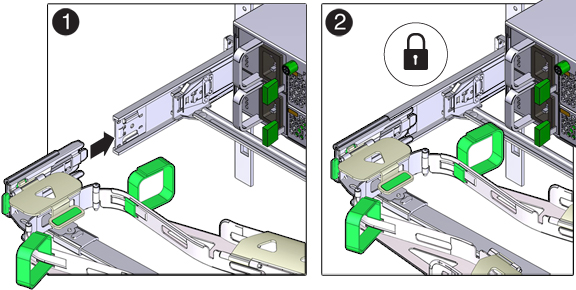

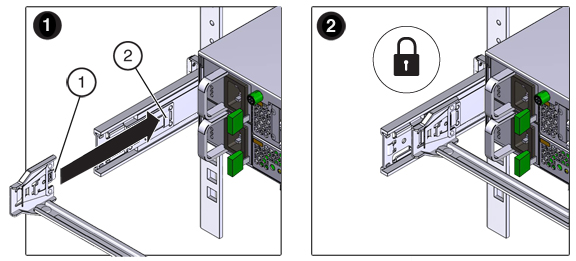

7. 在机架后面，将 CMA 的连接器 A 插入左侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。连接器 A 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的左侧边缘，确认连接器 A 已正确固定。

8. 托住 CMA，不可使其悬空，直至其所有四个连接点均已固定。

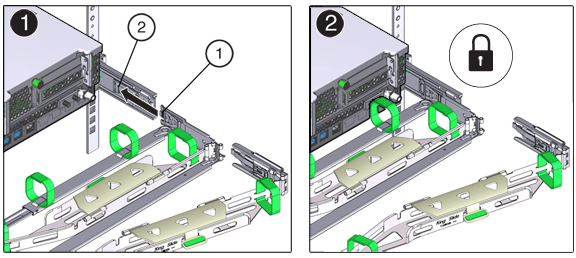

9. 将 CMA 的连接器 B 插入右侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。连接器 B 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的右侧边缘，确保连接器 B 已正确固定。

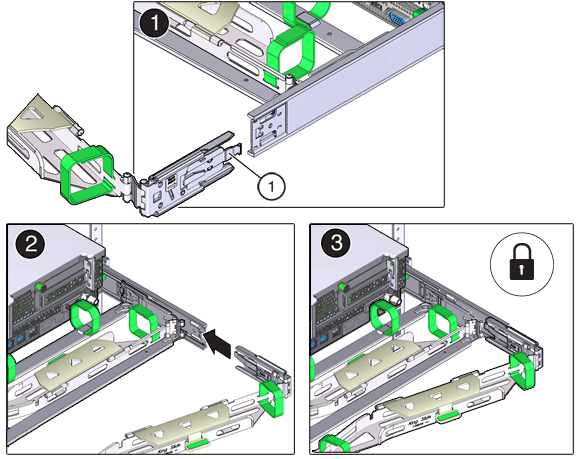

10. 要将 CMA 的连接器 C 安装到右侧滑轨中，请执行以下步骤：将连接器 C 与滑轨对齐，以便将锁簧 (1) 固定在右侧滑轨（方框 1）的内部（服务器端）。将连接器 C 插入右侧滑轨，直至连接器在发出“咔嗒”一声后锁定到位 [方框 2 和 3]。轻轻地拉一下 CMA 后滑杆的右侧边缘，确保连接器 C 已正确固定。

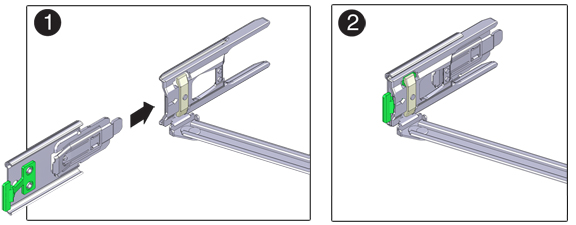

11. 要准备安装 CMA 的连接器 D，请解开将滑轨锁定托架固定到连接器 D 的胶带，并确保该锁定托架与连接器 D 正确对齐（方框 1 和 2）。

12. 在滑轨锁定托架就位后，将连接器 D 及其关联的滑轨锁定托架插入左侧滑轨，直至连接器 D 在发出“咔嗒”一声后锁定到位（方框 1 和 2）。将连接器 D 插入滑轨中时，首选且较为简单的方法是将连接器 D 和锁定托架作为一个组合件安装到滑轨中。

13. 轻轻地拉一下 CMA 后滑杆的左侧边缘，确保连接器 D 已正确固定。
14. 轻轻地拉一下四个 CMA 连接点，确保在 CMA 连接器已完全固定后才允许 CMA 悬空。

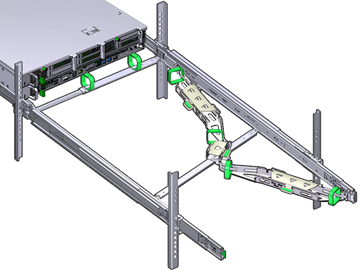

15. 将电缆穿过 CMA 之前，检验滑轨和 CMA 是否能够正常操作：a) 确保所有机架防倾斜设备都已拉出，以防止机架倾倒；b) 使控制器从机架前面伸出，直到 CMA 完全伸展开。

16. 将存储控制器推回机架中。将存储控制器推到机架中时，检验 CMA 是否缩回且无缠绕。

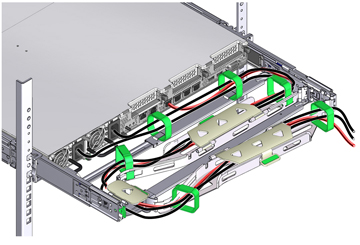

17. 打开 CMA 电缆封盖，将控制器电缆穿过 CMA 的电缆槽，关闭电缆封盖，然后用六个维可牢 (Velcro) 绑带固定住电缆。按以下顺序将电缆穿过电缆槽：a) 先将电缆穿过最前面的电缆槽；b) 然后穿过较小的电缆槽；c) 再穿过最后面的电缆槽。

18. 使用前滑杆上的维可牢 (Velcro) 绑带固定电缆时，请确保维可牢绑带不会缠绕在滑杆的底部；否则，当从机架中拉出服务器以及将其装回机架时，可能会阻碍滑杆的伸出和收回。
19. 确保固定的电缆不会伸出所连接到的服务器的顶部或底部；否则，当从机架中拉出服务器以及将其装回机架时，电缆可能会被安装在机架中的其他设备挡住。
20. 如有必要，请使用额外的维可牢 (Velcro) 绑带将电缆捆绑在一起，以确保电缆不会碰到其他设备。如果需要安装额外的维可牢 (Velcro) 绑带，请将这些绑带仅缠绕在电缆周围，而不要将任一 CMA 组件包含在内；否则，当从机架中拉出服务器以及将其装回机架时，可能会阻碍 CMA 滑杆的伸出和收回。

检验滑轨和 CMA 的工作情况

1. 当存储控制器伸出机架时，请确保拉出所有机架防倾斜设备，以防止机架向前倾倒。
2. 缓慢地将存储控制器拉出机架，直到滑轨到达停止位置。
3. 检查所连接的电缆是否缠绕或扭结。
4. 检验 CMA 是否在滑轨中完全伸展。
5. 将存储控制器推回到机架中，检验 CMA 是否缩回且无缠绕。
6. 根据需要，调整电缆束带和 CMA。

拆卸 CMA

1. 当存储控制器伸出机架时，请确保拉出所有机架防倾斜设备，以防止机架向前倾倒。
2. 为了更方便移除 CMA，使存储控制器伸出机架前面大约 13 厘米（5 英寸）。
3. 要从 CMA 中移除电缆，请执行以下操作：

   －从存储控制器后面断开所有电缆。

   －解掉所有用于捆绑电缆的额外的维可牢 (Velcro) 绑带（如果适用）。

   －解开用于固定电缆的六个维可牢 (Velcro) 绑带。

   －将三个电缆封盖打开至完全打开位置。

   －将电缆从 CMA 中移除并将其放在一边。

4. 要断开连接器 D 的连接，请执行以下步骤：向左按滑轨锁定托架上的绿色释放卡舌，将连接器 D 滑出左侧滑轨。托住 CMA，直到其余连接器都已断开连接。不允许在重力作用下悬挂 CMA。用右手托住 CMA，左手拇指向内（朝左侧）推动带有 PUSH 标记的连接器 D 锁定托架释放卡舌，然后将锁定托架拉出左侧滑轨并将其放在一边。
5. 要断开连接器 C，请执行以下步骤：

   －将左臂放在 CMA 下方以将其托住。

   －右手拇指向内（朝右侧）推动标有 PUSH 的连接器 C 释放卡舌，然后将连接器 C 拉出右侧滑轨。

6. 要断开连接器 B，请执行以下步骤：

   －将右臂放在 CMA 下方以将其托住，然后用右手握住连接器 B 的后端。

   －用左手拇指将连接器 B 的释放杆拉到左侧，远离右侧滑轨，并用右手将连接器拉出滑轨。

7. 要断开连接器 A，请执行以下步骤：

   －将左臂放在 CMA 下方以将其托住，然后用左手握住连接器 A 的后端。

   －用右手拇指将连接器 A 的释放杆拉到右侧，远离左侧滑轨，并用左手将连接器拉出滑轨。

8. 将 CMA 从机架中移除，然后将其放在平坦的表面。
9. 走到机架前面，将存储控制器推回到机架中。
