Sun Disk Shelf 任务

将 Sun Disk Shelf 安装到机架滑轨中

1. 请从机柜底部开始定位相应的机架单元 (rack unit, RU) 高度。将磁盘机框安装在控制器下方，以防机架倾斜。Sun Disk Shelf 需要在机柜中占用垂直高度为四个标准安装单元 (4RU) 的空间。

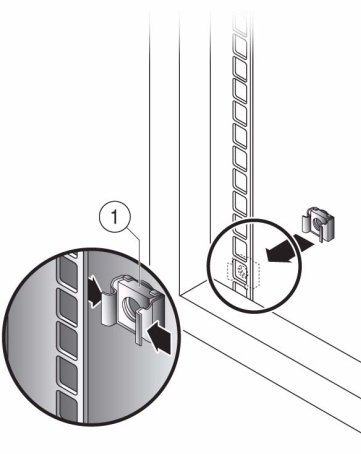

2. 如果使用的是通用的 19 英寸机柜或 Sun Rack II 机柜，请将一个 M6 方形卡式螺母固定在要安装系统的 4U 位置处。请安装在上下两端的孔中。

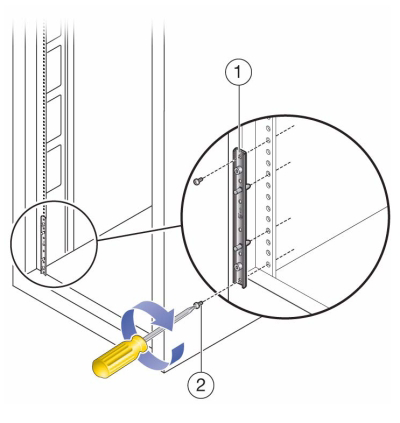

3. 通过将滑轨板上的两个定位销与机柜滑轨上的孔对齐，在机架的四个位置（2 个在正面，2 个在背面）安装相应的滑轨板。
4. 将 M6 螺丝插入到每个滑轨板上下两端的孔中，然后拧紧（共 8 个位置）。

5. 安装每个滑轨，方法是，先将机架转接板的正面定位销与滑轨正面相应的孔对齐，然后调整滑轨使其适合机架尺寸，再将机架转接板上的背面定位销插入到滑轨相应的孔中。

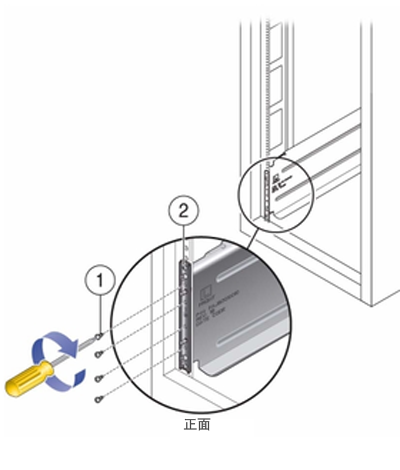

6. 将四颗 8-32 螺丝插入到每个机架滑轨的其余四个正面和背面孔中（共 16 个）。

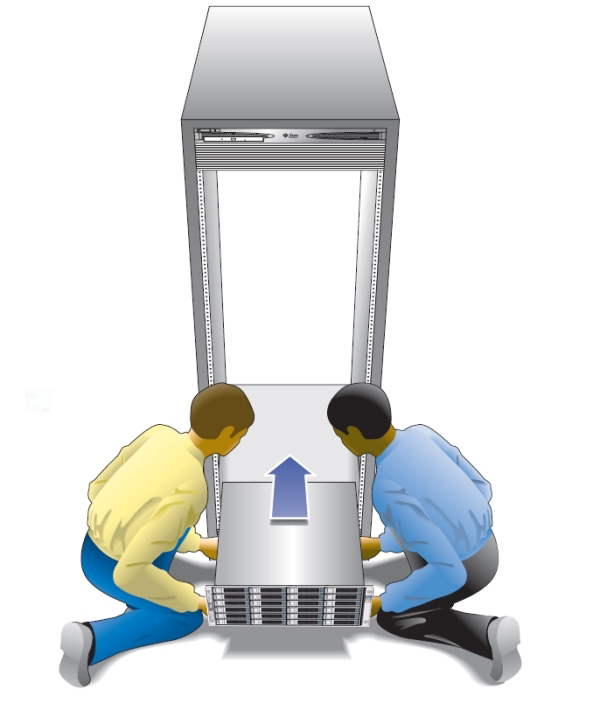

7. 使用机械式升降装置或由两个人（磁盘机框或控制器的每一侧各一人）小心地向上提起机框，并将该机框安放在左右滑轨的底部边缘。下图显示了如何插入机箱。

8. 小心地将机框滑入机柜，直到机框的正面外缘接触到机架的垂直面。
9. 拧紧机框正面每一侧的自持螺丝，以便将机框固定到机架上。
10. 在磁盘机框的背面，将系统锁定夹滑到机箱的每个下角。
