下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 3-7 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器
图 3-8 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器
图 3-9 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

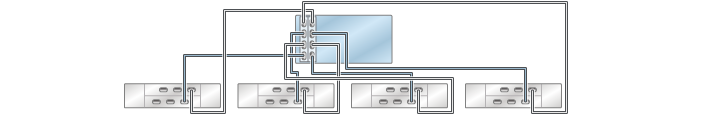

图 3-10 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

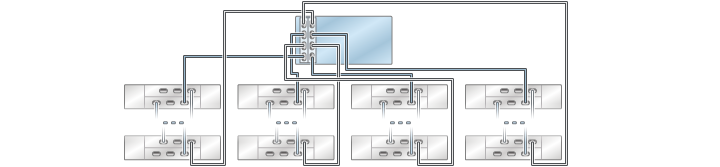

图 3-11 具有两个 HBA 且通过四个链连接到多个 DE2-24 磁盘机框的 7420 单机控制器
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 3-12 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

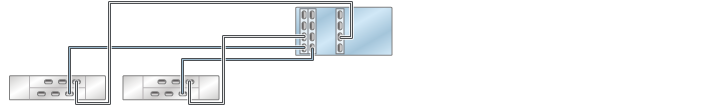

图 3-13 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

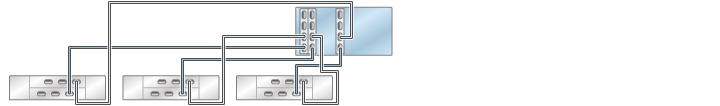

图 3-14 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

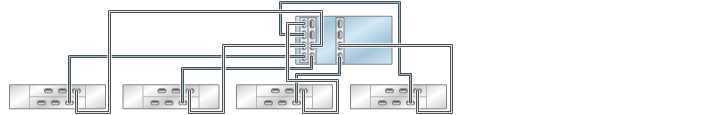

图 3-15 具有三个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

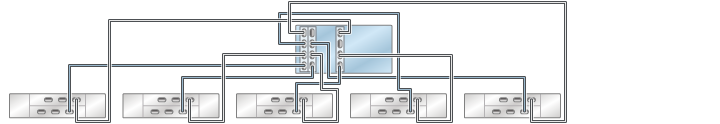

图 3-16 具有三个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

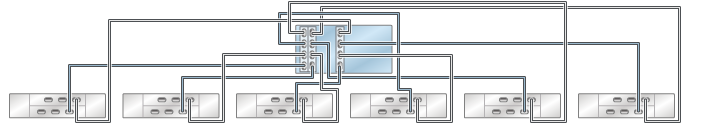

图 3-17 具有三个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

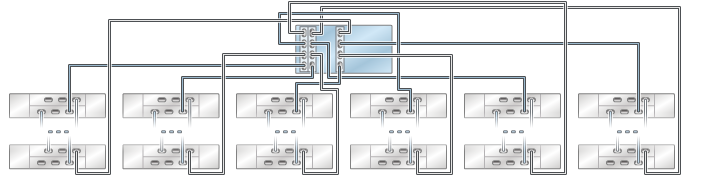

图 3-18 具有三个 HBA 且通过六个链连接到多个 DE2-24 磁盘机框的 7420 单机控制器
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

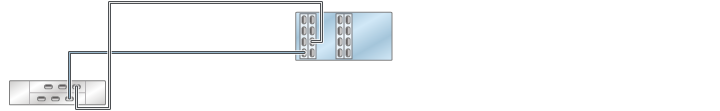

图 3-19 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

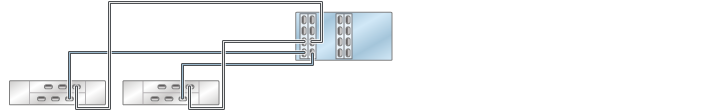

图 3-20 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

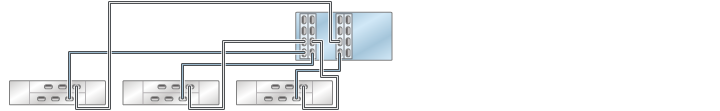

图 3-21 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

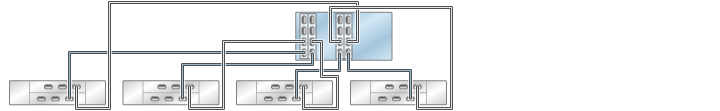

图 3-22 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器
图 3-23 具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

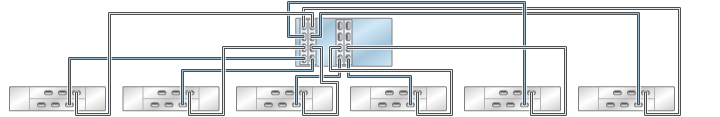

图 3-24 具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

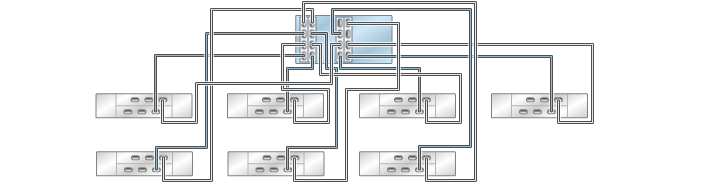

图 3-25 具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的 7420 单机控制器

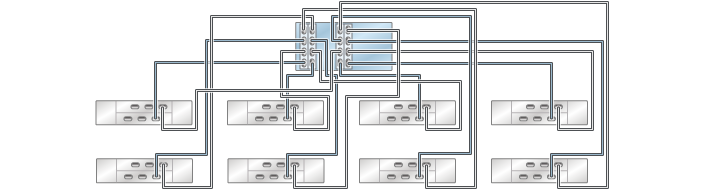

图 3-26 具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的 7420 单机控制器

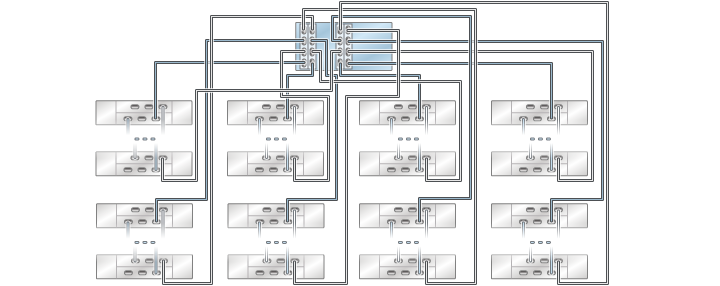

图 3-27 具有四个 HBA 且通过八个链连接到多个 DE2-24 磁盘机框的 7420 单机控制器
|
