Oracle® ZFS Storage Appliance 布线指南 适用于 ZS3-x、7x20 控制器和 DE2-24、Sun Disk Shelf |
2 Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
3 Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
7420 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
ZS3-2 单机控制器到 DE2-24 磁盘机框（1 个 HBA）
ZS3-2 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-2 群集控制器到 DE2-24 磁盘机框（1 个 HBA）
ZS3-2 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-4 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-4 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS3-4 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

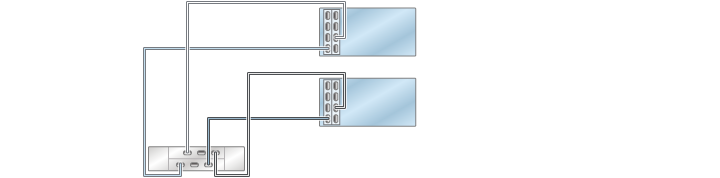

图 3-88 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 ZS3-4 群集控制器

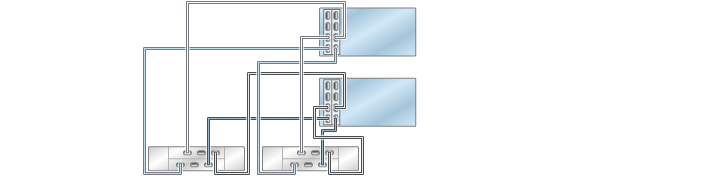

图 3-89 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 ZS3-4 群集控制器

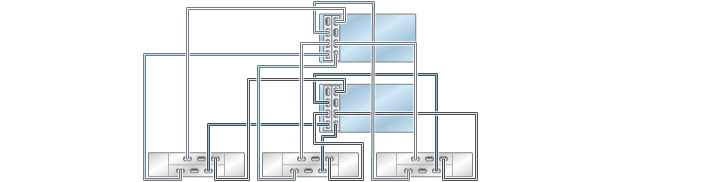

图 3-90 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 ZS3-4 群集控制器

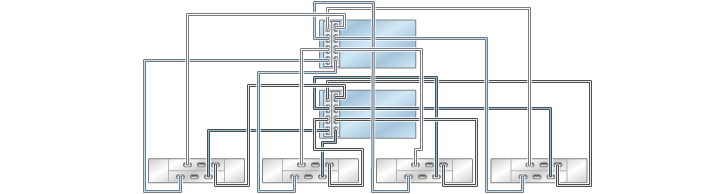

图 3-91 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 ZS3-4 群集控制器

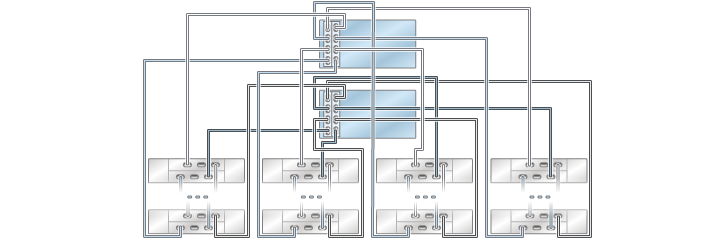

图 3-92 具有两个 HBA 且通过四个链连接到多个 DE2-24 磁盘机框的 ZS3-4 群集控制器
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS3-4 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

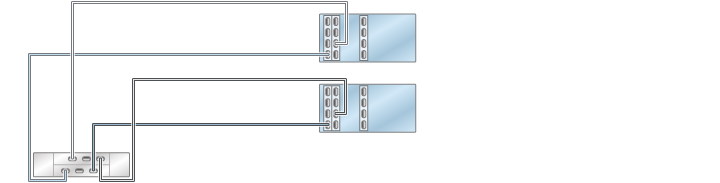

图 3-93 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 ZS3-4 群集控制器

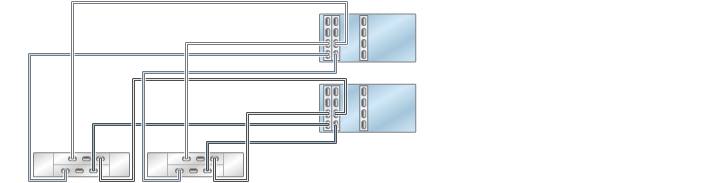

图 3-94 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 ZS3-4 群集控制器

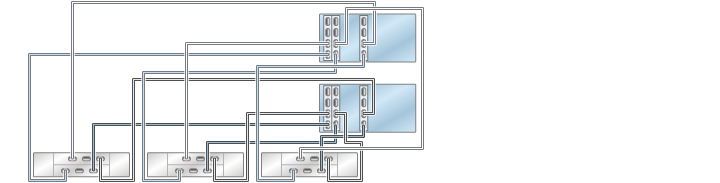

图 3-95 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 ZS3-4 群集控制器

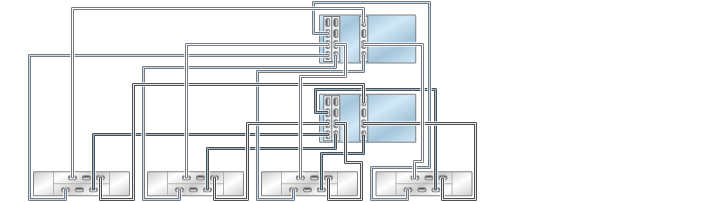

图 3-96 具有三个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 ZS3-4 群集控制器

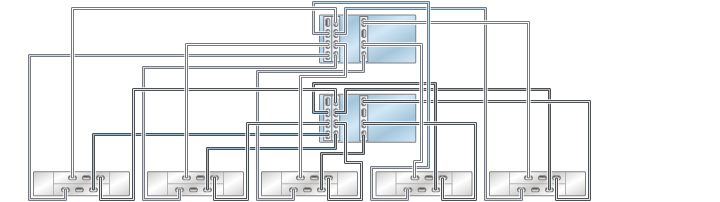

图 3-97 具有三个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 ZS3-4 群集控制器

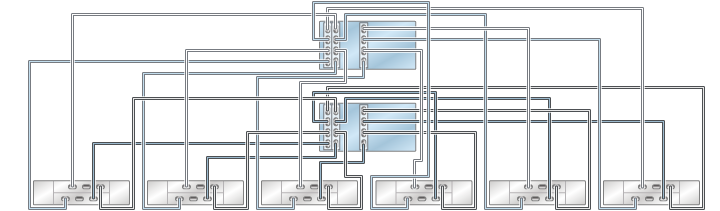

图 3-98 具有三个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 ZS3-4 群集控制器

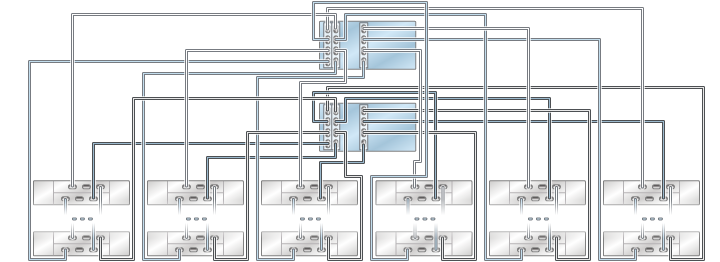

图 3-99 具有三个 HBA 且通过六个链连接到多个 DE2-24 磁盘机框的 ZS3-4 群集控制器
下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS3-4 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

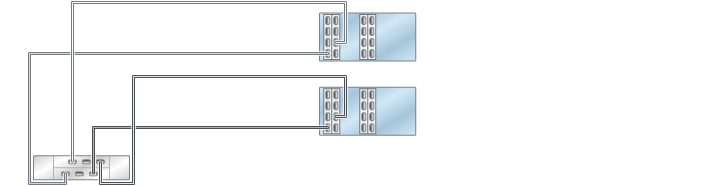

图 3-100 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 ZS3-4 群集控制器

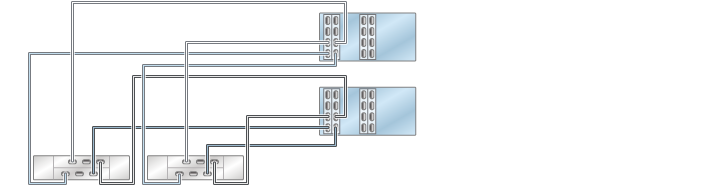

图 3-101 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 ZS3-4 群集控制器

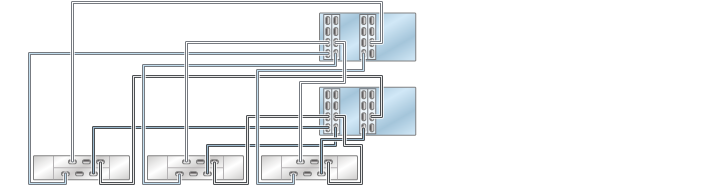

图 3-102 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 ZS3-4 群集控制器

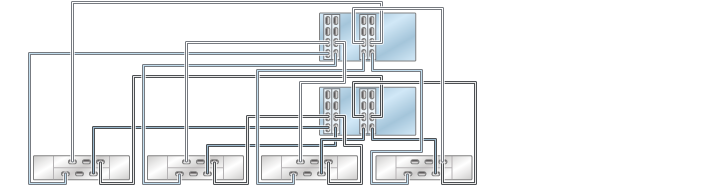

图 3-103 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 ZS3-4 群集控制器
图 3-104 具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 ZS3-4 群集控制器

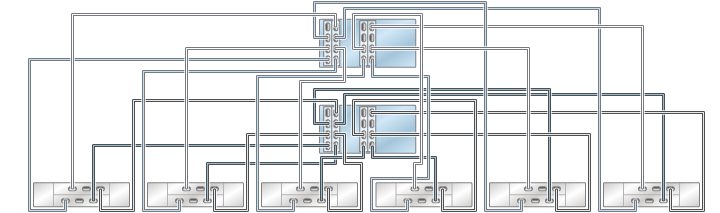

图 3-105 具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 ZS3-4 群集控制器

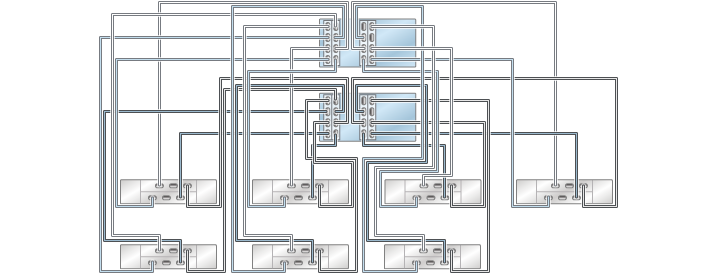

图 3-106 具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的 ZS3-4 群集控制器

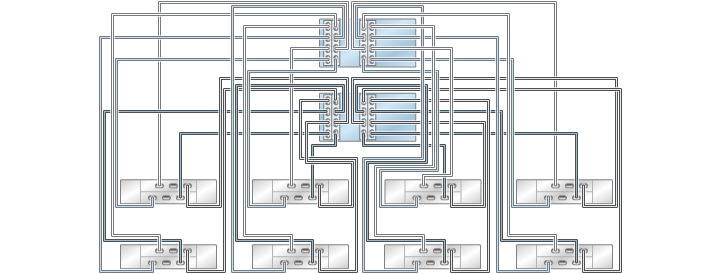

图 3-107 具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的 ZS3-4 群集控制器

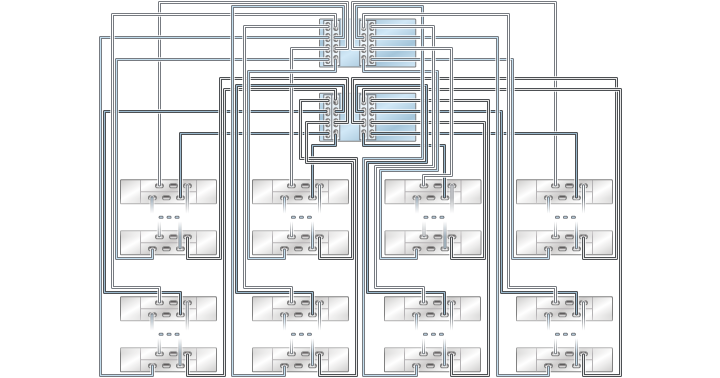

图 3-108 具有四个 HBA 且通过八个链连接到多个 DE2-24 磁盘机框的 ZS3-4 群集控制器
|
