Oracle® ZFS Storage Appliance 布线指南 适用于 ZS3-x、7x20 控制器和 DE2-24、Sun Disk Shelf |
2 Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
3 Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
7420 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
ZS3-2 单机控制器到 DE2-24 磁盘机框（1 个 HBA）
ZS3-2 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-4 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-4 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
ZS3-4 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
ZS3-4 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
ZS3-4 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
下图显示了安装有一个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 3-58 具有一个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-59 具有一个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-60 具有一个 HBA 且通过两个链连接到六个 DE2-24 磁盘机框的 ZS3-2 群集控制器
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 3-61 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-62 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-63 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-64 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 ZS3-2 群集控制器
图 3-65 具有两个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的 ZS3-2 群集控制器

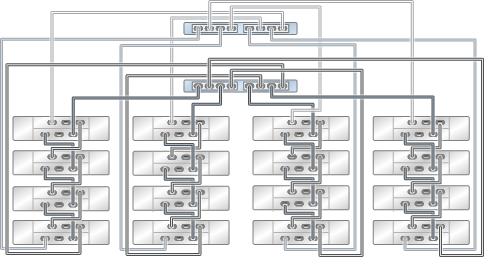

图 3-66 具有两个 HBA 且通过四个链连接到十六个 DE2-24 磁盘机框的 ZS3-2 群集控制器
|
