Descripción general de la topología de red IPv6
Por lo general, IPv6 se utiliza en una topología de red mixta que también utiliza IPv4, como se muestra en la figura siguiente. La siguiente figura se utiliza como referencia en la descripción de las tareas de configuración de IPv6 que se describen en este capítulo.

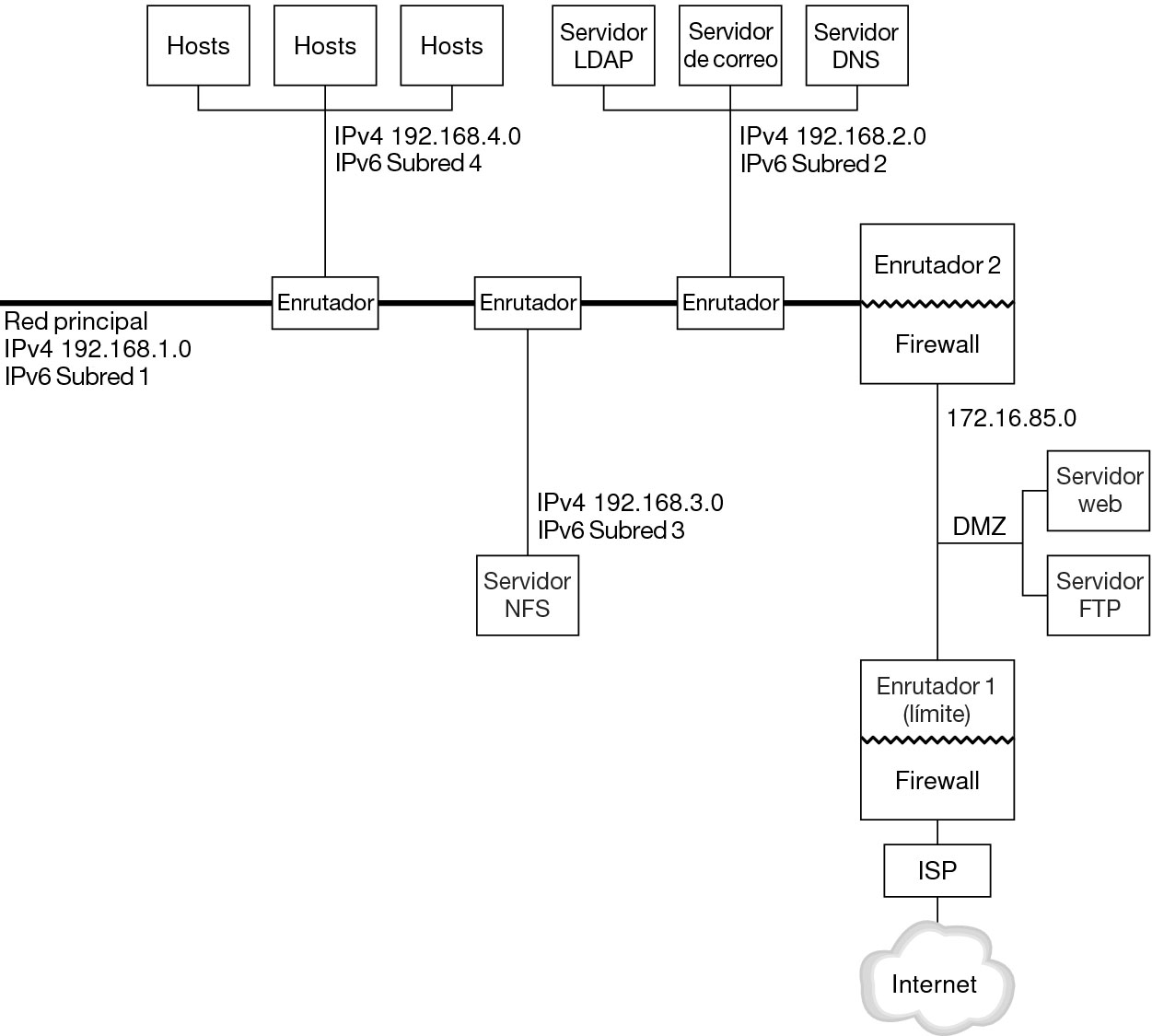

Figura 2-1 Situación hipotética de topología de red IPv6
La situación de red empresarial que se muestra en la figura se compone de cinco subredes con cuatro direcciones IPv4 existentes. Los vínculos de la red se corresponden directamente con las subredes administrativas. Las cuatro redes internas se muestran con direcciones IPv4 privadas en formato RFC 1918, solución habitual ante la falta de direcciones IPv4.
La subred 1 es la red principal interna 192.168.1.
La subred 2 es la red interna 192.168.2, con LDAP, sendmail y servidores DNS.
La subred 3 es la red interna 192.168.3, con los servidores NFS de la empresa.
La subred 4 es la red interna 192.168.4, que contiene hosts para los empleados de la empresa.
Estas redes internas utilizan el siguiente esquema de direcciones:
La red pública externa 172.16.85 funciona como DMZ de la corporación. Esta red contiene servidores web, servidores FTP anónimos y demás recursos que la empresa ofrece al entorno exterior. El enrutador 2 ejecuta un firewall y separa la red pública 172.16.85 de la red principal interna. En el otro extremo de la zona desmilitarizada (DMZ), el enrutador 1 ejecuta un firewall y actúa como enrutador de límite de la empresa.
En la Figure 2–1, la DMZ pública presenta la dirección privada RFC 1918 172.16.85. En un entorno real, la DMZ pública debe tener registrada una dirección IPv4. La mayoría de los sitios de IPv4 emplean una combinación de direcciones públicas y direcciones privadas RFC 1918. Sin embargo, en el ámbito de IPv6 el concepto de direcciones públicas y privadas es distinto. Debido a que IPv6 dispone de mucho más espacio de direcciones, las direcciones públicas IPv6 se utilizan en redes públicas y privadas.
La pila doble de protocolos de Oracle Solaris permite operaciones simultáneas de IPv4 e IPv6. Puede ejecutar correctamente operaciones relacionadas con IPv4 durante la implementación de IPv6 en la red y después de ella. Al implementar IPv6 en una red operativa que ya utiliza IPv4, asegúrese de no interrumpir las operaciones en curso.
