Descripción de la topología de red para la protección de una VPN por parte de las tareas de IPsec

Idioma:

Los procedimientos de esta sección presuponen la siguiente configuración. Para ver una representación de la red, consulte la Figure 7–2.

Cada sistema utiliza un espacio de dirección IPv4.

Estos procedimientos también funcionan con las direcciones IPv6 o con una combinación de direcciones IPv4 e IPv6.
Cada sistema cuenta con dos interfaces. La interfaz net0 se conecta a Internet. En este ejemplo, las direcciones IP de Internet comienzan con 192.168. La interfaz net1 se conecta a la LAN de la compañía, es decir, a su intranet. En este ejemplo, las direcciones IP de la intranet empiezan por el número 10.
Cada sistema requiere cifrado ESP con el algoritmo AES. El algoritmo AES utiliza una clave de 128 o 256 bits.
Cada sistema requiere autenticación ESP con el algoritmo SHA-2. En este ejemplo, el algoritmo SHA-2 usa una clave de 512 bits.
Cada sistema puede conectarse a un enrutador que tenga acceso directo a Internet.
Cada sistema utiliza asociaciones de seguridad compartidas.

La siguiente ilustración muestra los parámetros de configuración utilizados en los procedimientos.

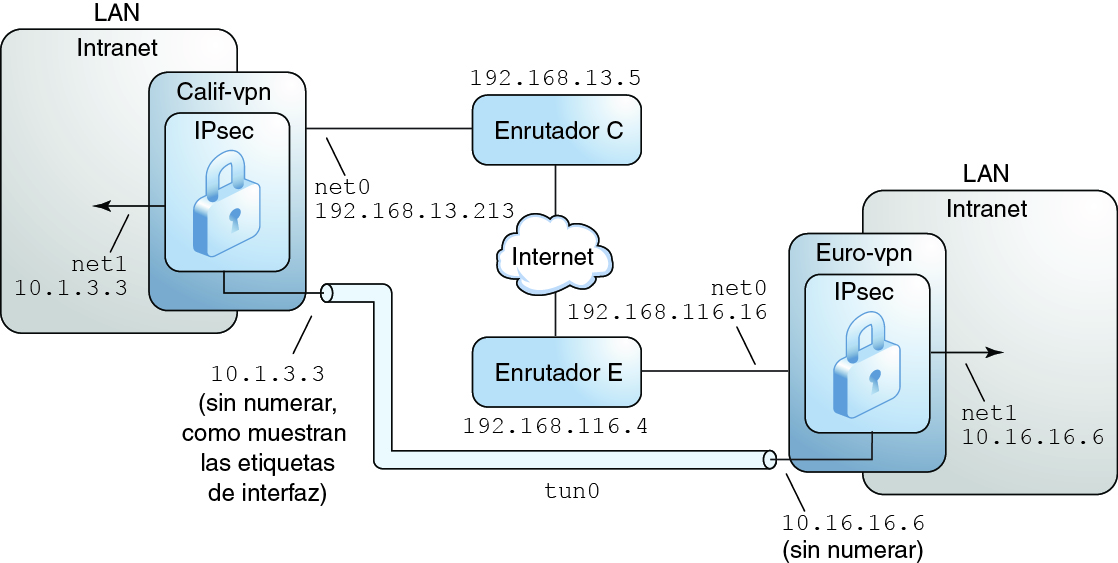

Figura 7-2 VPN de ejemplo entre oficinas conectadas a través de Internet

Los parámetros de configuración se muestran en la siguiente tabla.

Parámetro	Europa	California
Nombre del sistema	euro-vpn	calif-vpn
Interfaz de la intranet del sistema	net1	net1
La dirección de intranet del sistema, la ruta predeterminada a la otra red	10.16.16.6	10.1.3.3
Objeto de dirección de intranet del sistema	net1/inside	net1/inside
Interfaz de Internet del sistema	net0	net0
Dirección de Internet del sistema	192.168.116.16	192.168.13.213
Nombre del enrutador de Internet	router-E	router-C
Dirección del enrutador de Internet	192.168.116.4	192.168.13.5
Nombre de túnel	tun0	tun0
Objeto de dirección de nombre de túnel	tun0/v4tunaddr	tun0/v4tunaddr
