コントローラシャーシをラックのスライドレールに設置する

この手順には、シャーシの重さのため最低 2 人が必要です。この手順を 1 人で実行すると、機器が損傷したり、けがをする可能性があります。装置をラックに積載する際は、常に下から上の順に行なってください。

1. 汎用の 19 インチキャビネットを使用する場合、図に示すように、レールプレートを設置する位置の上と下の穴に角穴 M6 ケージナットをはめ込みます。

2. スライドレール構成部品の両端にある器具が、前面および背面のラックポストの外側になるように、スライドレール構成部品をラックに合わせます。次の図に、レール構成部品の器具を示します。

3. スライドレール構成部品をラックポストに取り付けますが、ねじを完全に締め付けないでください。

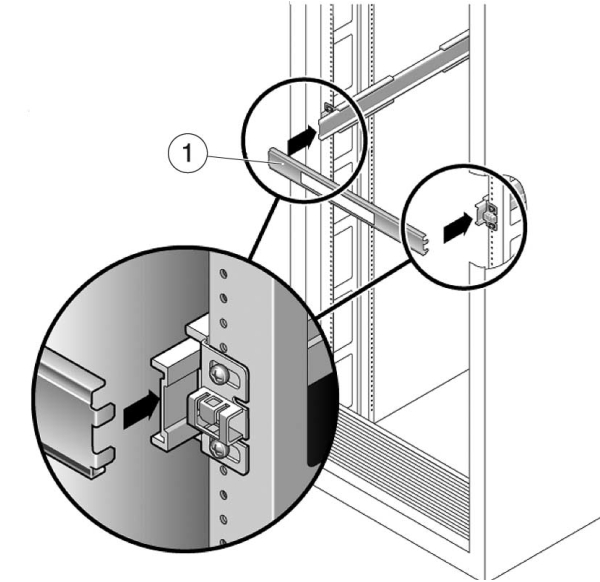

4. ラック前面からレール幅のスペーサを使用して、レールの幅を正しく設定します (1)。

5. 器具のねじを締め付けます。
6. スペーサを取り外し、レールがラックにしっかりと取り付けられていることを確認します。
7. ラックに転倒防止脚がある場合、ラックの下から引き出します。

8. ラック安定脚を下げていない場合は下げます。
9. スライドレールをラックのスライドレール構成部品にできるだけ奥まで押し込みます。
10. 固定器具の後ろの端がスライドレールに合うようにシャーシを持ち上げ、シャーシをスライドレールに挿入します。固定器具がスライドレール停止位置に合うまでシャーシをゆっくり押し込みます (約 12 インチ、30 cm)。かみ合うと、「カチッ」と音がします。

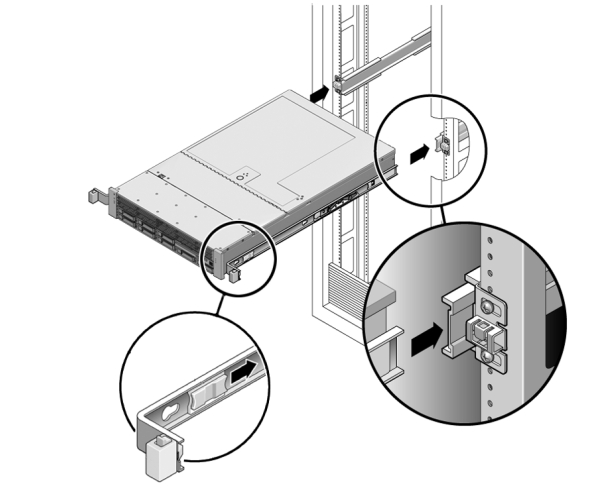

11. 次の図は、7120/7320 のシャーシの挿入と、スライドレールロックの使用方法を示しています。

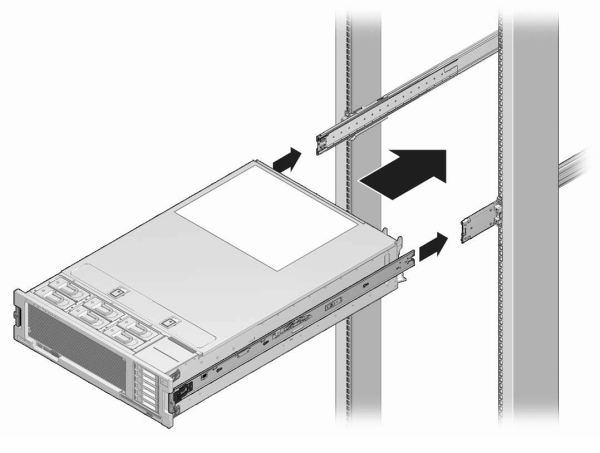

12. 次の図は、7420 のシャーシの挿入を示しています。
