固定器具をコントローラシャーシに設置する

固定器具がスライドレールに入った状態で出荷されている場合、この手順を開始する前に、次のようにして取り外す必要があります。

• スライドレールを開梱し、構成部品の前の方にあるスライドレールロックを探します。

• ロックの上下にあるつまみを押したままの状態で (1)、固定器具が止まるまで引き出します。

• 固定器具リリースボタンを固定器具の前方に向けて押しながら (2)、器具を構成部品から引き抜きます。

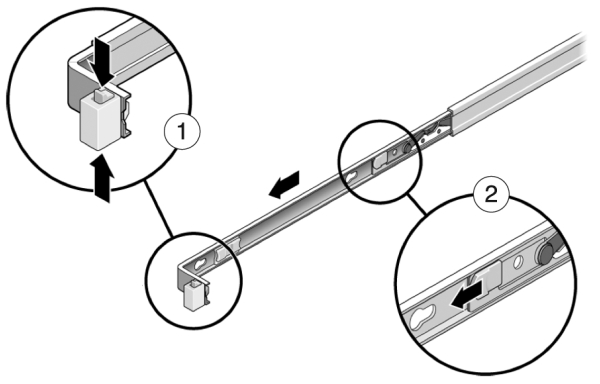

次の図は、7120/7320 レールキットを取り外す手順を示しています。

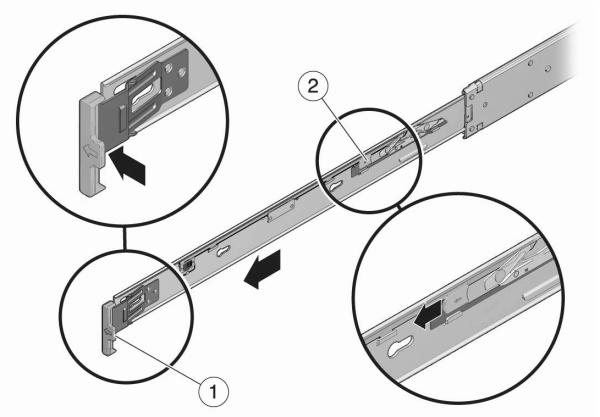

次の図は、7420 レールキットを取り外す手順を示しています。

1. 固定器具をシャーシに合わせます。このとき、スライドレールロックがシャーシの前側になるようにし、固定器具のはめ込み用の穴をシャーシ側面の位置決め用ピンに合わせます。

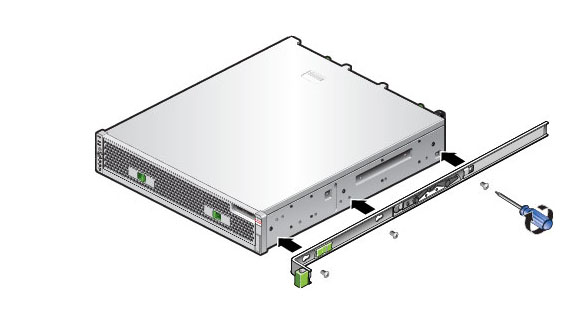

2. 次の図は、7120/7320 の固定器具の取り付け方法を示しています。

3. 次の図は、7420 の固定器具の取り付け方法を示しています。

4. シャーシの 4 つの位置決め用ピンの頭が固定器具の 4 つのはめ込み用の穴から突き出た状態で、固定器具の留め具がパチンとロックされるまで固定器具をシャーシの前方に引っ張ります。
5. すべての固定ピンがシャーシにしっかり固定されていることを確認します。
6. この手順を繰り返して、残りの固定器具をシャーシの反対側に設置します。
