ディスクシェルフをラックのスライドレールに設置する

1. Oracle Storage Drive Enclosure DE2-24P を取り付けるには、キャビネットに標準取り付けユニット 2 つ (2RU) 分の縦スペースが必要です。キャビネットの下から測ったラックユニット (RU) の適切な高さ (ラックのねじ穴 6 つ分) を求めます。ラックの転倒を防ぐため、ディスクシェルフはコントローラの下に設置します。
2. ラックがねじなしの汎用 19 インチまたは Sun Rack II キャビネットの場合: a) 全面レールの位置ペグを、ラック前面の適切な穴に完全に位置合わせします。レールの縁はキャビネットの縁の内部にあり、レールのラベルはキャビネットの内側を向いている必要があります。b) 1 つのねじをラックの前面を通してレールのいちばん上の穴に差し込み、固定します。c) レールの長さが適合するように調整し、背面レールの位置ペグを対応する背面のラック穴に位置合わせします。d) 1 つのねじをラック背面を通してレール背面に差し込み、固定します。

3. ラックがねじ式の汎用 19 インチキャビネットの場合: a) T20 Torx ドライバを使用してレールの前面と背面からレールの位置ペグを取り外します。b) 支給されているレンチを使用して 2 本のピンをレールの各端の、位置ペグを取り外した位置に挿入します。c) レールの縁をキャビネットの縁の内側に合わせ、レールのラベルをキャビネットの内側に向けて、キャビネット内でレールの前側の位置を決めます。ピンの位置は、ラック穴内部に完全に収まるようにします。d) 1 つのねじをラック前面を通してレールのいちばん上の穴に差し込み、固定します。e) レールの長さを適合するように調整し、背面のピンを対応する背面のラック穴の内部に位置合わせします。f) 1 つのねじをラック背面を通してレール背面に差し込み、固定します。

4. リフティング用機械を使用するか、2 人の作業員をディスクシェルフの両側に配置し、シェルフを慎重に持ち上げて、左右のレールの下部にある突起に乗せます。ファンモジュール付き電源装置のハンドルを使用して持ち上げないでください。

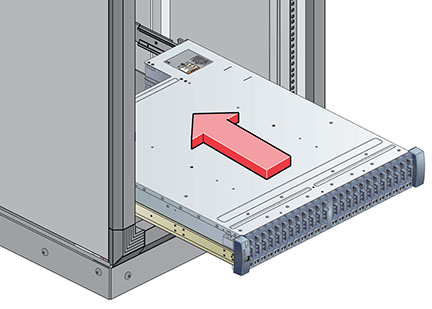

5. シェルフがキャビネット内に完全に固定されるまで、注意深くレール内にスライドさせて押し込みます。確認役の人は、フラッシュライトを使ってシェルフがレール内に完全に固定されたことを確認してください。シェルフを固定し直す場合は、いつでもシェルフを持ち上げるようにして動かします。

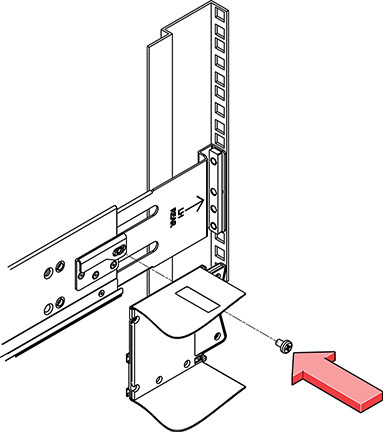

6. 長い固定用当て部付きのねじをレールごとに 1 つ取り付けて、シェルフの背面をラックの背面に固定します。ねじを挿入できない場合、シェルフがレール内に完全に固定されていない可能性があります。

7. 前面のキャップを取り外し、ねじを 1 個ずつ前面に取り付けて、キャップを元どおりに取り付けます。
8. 次のセクションで説明するとおりにディスクシェルフに電源装置を接続して給電します。
