スライドレールをコントローラに設置する

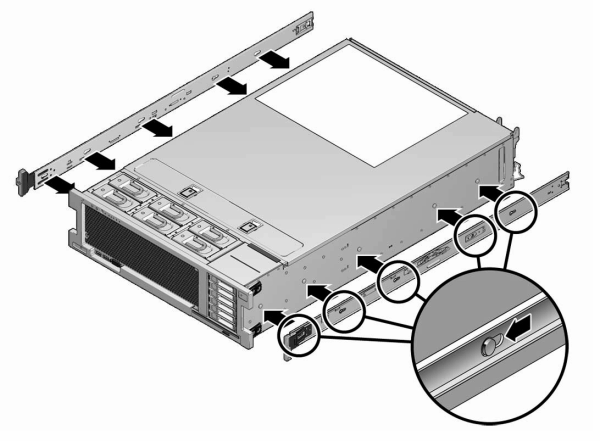

1. 固定器具をシャーシに合わせます。このとき、スライドレールロックがシャーシの前側になるようにし、固定器具のはめ込み用の穴をシャーシ側面の位置決め用ピンに合わせます。

   ---

   注 -  固定部品はすべて同一で、シャーシのどちら側にも取り付けることができます。

   ---



2. 5 つのシャーシ位置決め用ピンの頭を、固定部品の 5 つのはめ込み用の穴の開口部に挿入し、固定部品のクリップがカチッと音がして固定されるまで、固定部品をシャーシの前面に向けて引っ張ります。
3. 背面の位置決め用ピンが固定部品のクリップにかみ合っていることを確認します。
4. ステップ 1 から 3 までを繰り返して、シャーシの反対側の側面に残りの固定部品を取り付けます。
