ケーブル管理構成部品を設置する

ケーブル管理アーム (CMA) はオプションの構成部品であり、ラック内のコントローラケーブルの配線に使用できます。この手順はラックの背面から行います。

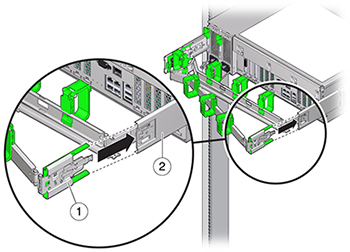

1. CMA の固定部品コネクタ (1) を、「カチッ」と音がして固定されるまで、右側のスライドレール (2) に差し込みます。

2. 右側の CMA スライドレールコネクタ (1) を、「カチッ」と音がして固定されるまで、右側スライドレール構成部品 (2) に差し込みます。

3. 左側の CMA スライドレールコネクタを、「カチッ」と音がして固定されるまで、左側のスライドレール構成部品に差し込みます。
4. 必要に応じて、ケーブルを取り付けてコントローラまで引き回します。
5. 必要に応じて、ケーブルフックとループストラップを CMA に取り付け、所定の位置に押し込んでケーブルを固定します。

   ---

   注 -  ケーブルフックとループストラップは、CMA にあらかじめ取り付けられています。ケーブルフックとループストラップを取り付け直す必要がある場合は、この手順を実行してください。

   ---

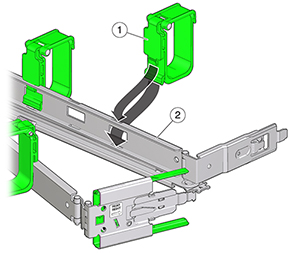

6. 最善の結果を得るには、3 つのケーブルストラップ (1) を CMA アーム (2) の背面側に等間隔に配置し、3 つのケーブルストラップをコントローラにもっとも近い CMA の側面に配置します。
