Marcado de la ubicación para el montaje en bastidor
Utilice la tarjeta de instalación para montaje en bastidor a fin de identificar los orificios de montaje correctos para las guías deslizantes.
Note - Cargue el bastidor de abajo hacia arriba.
- Asegúrese de que haya suficiente espacio vertical en el armario para instalar el servidor.
Consulte Requisitos del bastidor.
- Coloque la tarjeta de instalación para montaje en bastidor contra las guías delanteras.
El borde inferior de la tarjeta se corresponde con el borde inferior del servidor. Mida desde la parte inferior de la tarjeta de instalación.

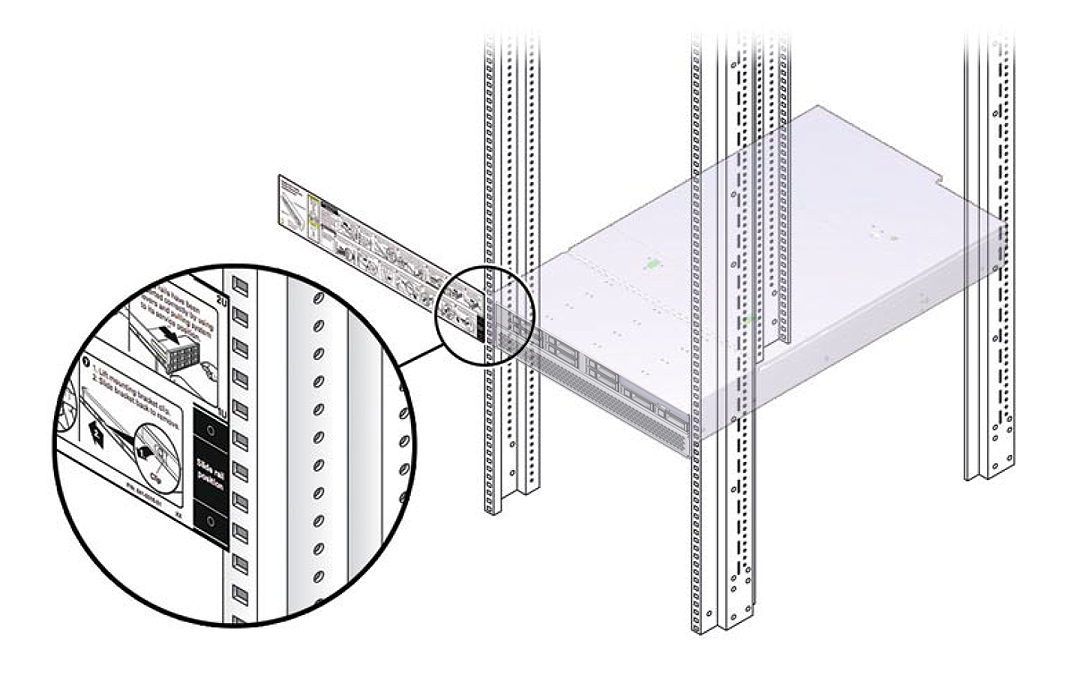

Figura 7 Plantilla de tarjeta de instalación para montaje en bastidor
- Marque los orificios de montaje para las guías deslizantes delanteras.
- Marque los orificios de montaje para las guías deslizantes posteriores.
