Acerca de las tarjetas Oracle PCIe NVMe Switch y 1.6 TB NVMe SSD

Las unidades 1.6 TB NVMe SSD en algunos servidores requieren una tarjeta de controlador de conmutación NVMe de factor de forma de bajo perfil PCIe para facilitar las conexiones entre el puerto raíz host y los dispositivos NVMe. Esta tarjeta de conmutador PCIe de NVMe de Oracle proporciona alto ancho de banda y baja latencia para hasta cuatro unidades NVMe. La tarjeta de conmutador PCIe de NVMe de Oracle se conecta a una ranura de tarjeta x8 PCIe Gen 3 de bajo perfil y utiliza dieciséis vías para admitir cuatro dispositivos de unidad de almacenamiento NVMe.

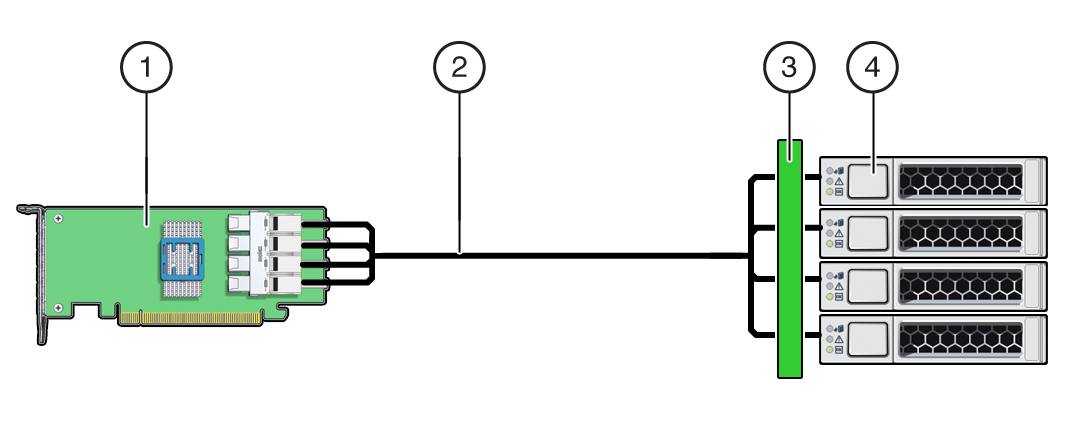

La ilustración a continuación muestra cuatro Oracle 1.6 TB NVMe SSD conectadas a una tarjeta de conmutador PCIe de NVMe de Oracle en una configuración de servidor x86.

image:Ilustración que muestra las 1.6 TB NVMe SSD con diagrama de bloques funcionales de tarjetas de controlador de conmutación NVMe

Leyenda

  1. Tarjeta de conmutador PCIe de NVMe de Oracle

  2. Cable de conexión NVMe del servidor

  3. Placa posterior de disco NVMe del servidor

  4. Unidades de almacenamiento Oracle 1.6 TB NVMe SSD en compartimientos NVMe
