BIOS 構成ユーティリティーを使用してブート可能論理ドライブを作成する

このセクションでは、BIOS 構成ユーティリティーを使用して、x86 システムで論理ドライブを作成する方法を説明します。これにより、論理ドライブをブート可能として定義し、その論理ドライブにオペレーティングシステムをインストールできます。システム BIOS をレガシーブートモードに設定している場合は、このセクションの手順に従います。システム BIOS を UEFI ブートモードに設定している場合は、このセクションの手順に従わないでください。代わりに、「LSI MegaRAID Configuration Utility」メニューを使用してブート可能論理ドライブを作成するに移動してください。

このセクションの手順を実行する前に、HBA のファームウェアレベルを検証して、必要に応じてファームウェアの更新を実行してください。ファームウェアの更新については、Chapter 4, HBA ソフトウェアのインストールを参照してください。

x86 システムに論理ドライブを作成するには、次の手順をここに示す順序で実行します。

論理ドライブの作成に使用可能なドライブを検証するには

次の手順は、論理ドライブ構成で使用するドライブの識別に役に立ちます。

  1. Oracle Integrated Lights Out Manager (ILOM) ソフトウェアまたは Video Graphics Array (VGA) ビデオポートから、システムコンソールにアクセスします。
  2. システムのブートを開始します。

    ブートプロセス中に、システム内の、検出された SAS アダプタと、検出された HBA に接続されているデバイスに関する情報が BIOS の初期化バナーに一覧表示されます。

  3. ブートプロセス中に CTRL+R と入力して、BIOS 構成ユーティリティーを起動します。
  4. ユーティリティーのメインページにアクセスしたら、ユーティリティーに表示されているドライブを確認して、論理ドライブの作成に使用可能なドライブを判断します。

    次の例では、仮想ドライブの作成に使用できるドライブ 02 および 03 という 2 つの未構成ドライブがあります。

    図 3-15  仮想ドライブの作成に使用可能なドライブを表示する


    image:BIOS 構成ユーティリティーのホーム画面の図

仮想ドライブを作成するには

論理ドライブの作成に使用可能なドライブを検証するにはの説明に従って、論理ドライブ構成に使用できるドライブを確認したら、これらのドライブを使用して論理ドライブを作成できます。次の手順では、RAID 1 ボリュームを作成するためにドライブ 2 および 3 (0203) が使用されています。

  1. BIOS 構成ユーティリティーで、矢印キーを使用して HBA に移動し、F2 キーを押して「Operations」メニューを表示します。
  2. 矢印キーを使用して、「Create Virtual Drive」メニューオプションに移動して、Enter キーを押します。

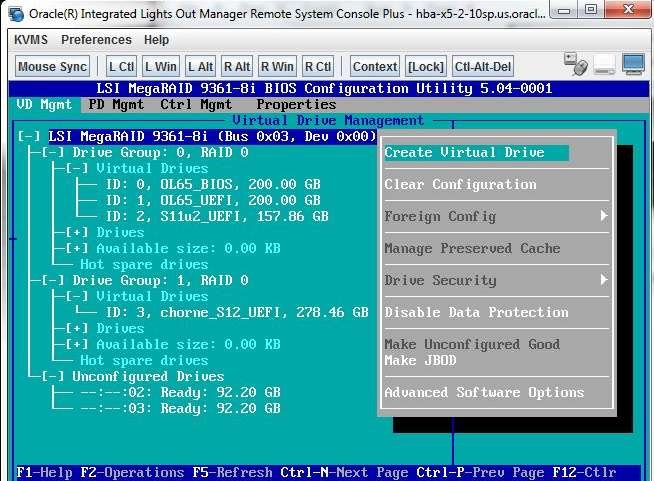

    図 3-16  「Create Virtual Drive」メニューオプション


    image:「Create Virtual Drive」メニューオプションの図
  3. 表示されたページから、「RAID Level」フィールドで Enter キーを押し、表示されたポップアップウィンドウから矢印キーを使用して、要件に基づいて目的の RAID レベルを選択し、Enter キーを押してポップアップウィンドウを閉じます。

    図 3-17  新しい論理ドライブの RAID レベルを選択する


    image:新しい仮想ドライブの RAID レベルを選択する方法の図。
  4. 矢印キーを使用して「Drives」ボックスに移動します。

    論理ドライブで構成に使用可能なドライブのみが「Drives」ボックスに表示されます。

  5. 論理ドライブに含めるドライブごとに、そのドライブに移動し、「ID」フィールドで Enter キーを押してフィールドに「X」を表示させます。

    これにより、論理ドライブ構成に含めるドライブを選択します。

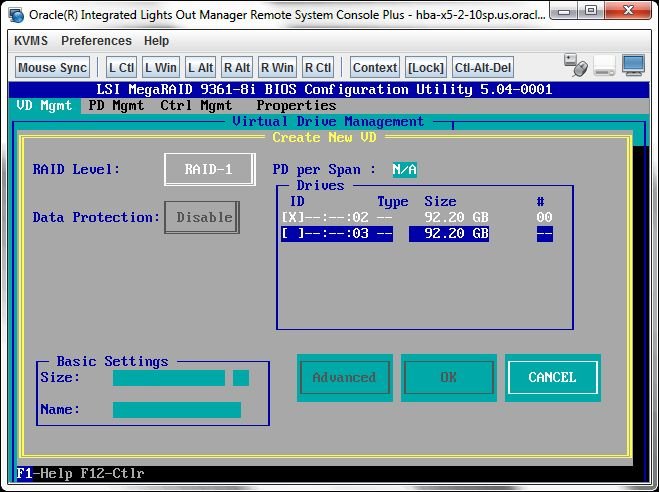

    図 3-18  論理ドライブ構成に含めるドライブを選択する


    image:論理ドライブ構成の一部として選択しているドライブの図
  6. 論理ドライブに含めるドライブをすべて選択したら、矢印キーを使用して、「OK」ボタンに移動し、Enter キーを押します。

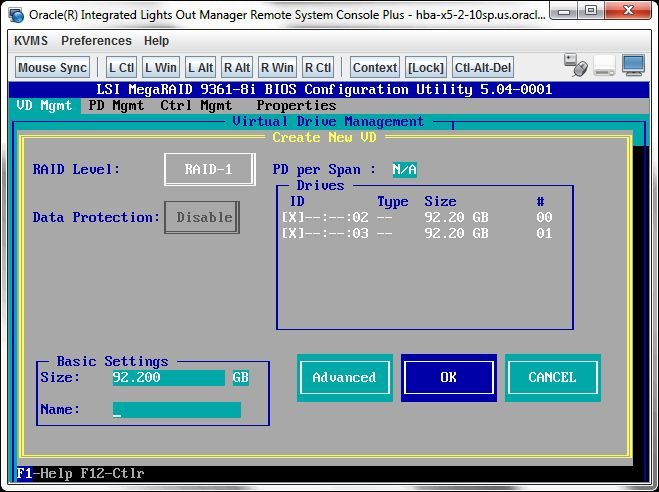

    図 3-19  論理ドライブ作成を確認する


    image:論理ドライブの作成の確認を示す図
  7. 表示される次のページで、矢印キーを使用して「OK」ボタンに移動し、Enter キーを押します。

    図 3-20  論理ドライブの作成の終了処理


    image:論理ドライブの作成を完了する方法を示す図

    論理ドライブが作成されました。

  8. 論理ドライブの作成を確認するには、BIOS 構成ユーティリティーのメインページでドライブグループを確認し、ページに表示されるようになった新しいドライブグループを確認します。

    この例では、Drive Group 2、RAID 1 が作成されています。

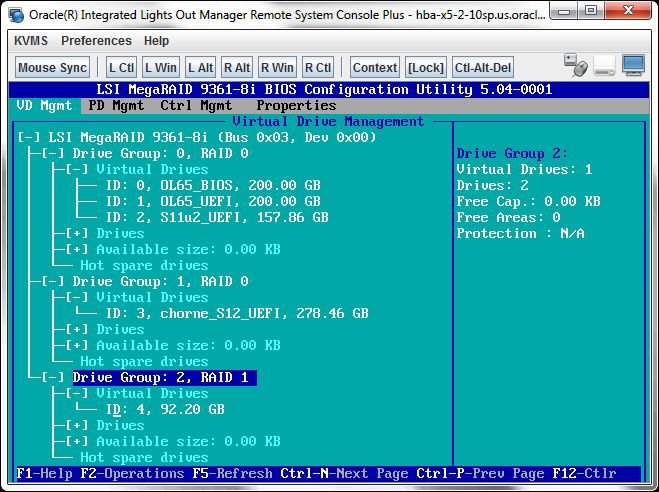

    図 3-21  新しい論理ドライブを検証する


    image:新しい論理ドライブの作成を検証する方法を示す図

新しく作成した論理ドライブをブートデバイスとして定義するには

新しく作成した論理ドライブにオペレーティングシステム (OS) をインストールして、そのドライブからブートする場合は、このセクションの手順を実行して、新しい論理ドライブをシステムのブートデバイスとして定義します。

  1. BIOS 構成ユーティリティーから、CTRL+N と入力して「Ctrl Mgmt」タブに移動します。
  2. 「Ctrl Mgmt」ページから、矢印キーを使用して「Boot device」フィールドに移動し、Enter キーを押します。

    ブートデバイスのポップアップウィンドウが表示されます。

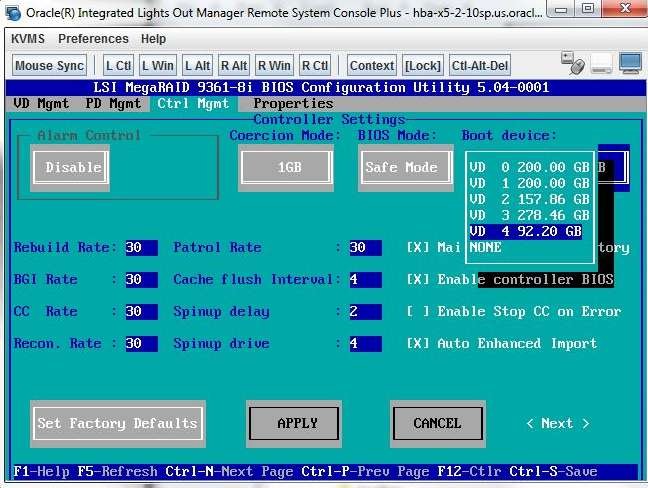

    図 3-22  システムのブートデバイスを選択する


    image:システムのブートデバイスを定義する方法を示す図
  3. 矢印キーを使用して、新しく作成した論理ドライブに移動して、Enter キーを押します。
  4. 矢印キーを使用して「Apply」ボタンに移動し、Enter キーを押します。

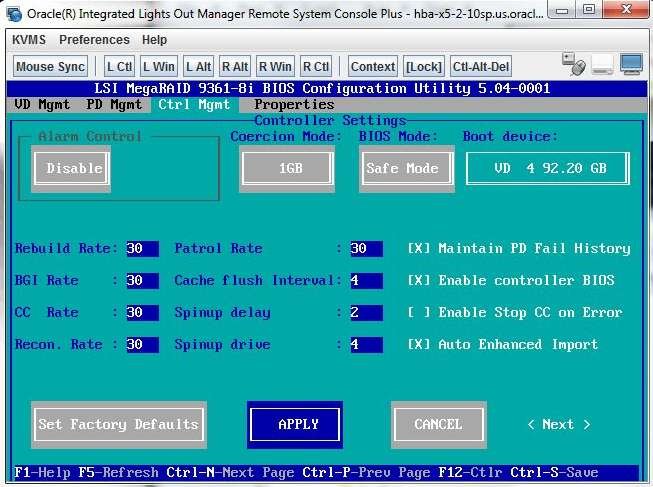

    図 3-23  選択したブートデバイスを確認する


    image:ブートデバイスの選択を保存する方法を示す図
  5. CTRL+S と入力して、構成を保存します。

    ブート可能論理ドライブの作成が完了しました。論理ドライブのラベルの検証については、論理ドライブのラベルが有効であることを確認するにはを参照してください。
