Modification des paramètres de cache par défaut du HBA

Une option d'installation vous permet d'installer la technologie VMware ESXi sur votre système après avoir installé le HBA dans le système. Cette section décrit l'installation de la technologie VMware ESXi sur votre système en modifiant les paramètres de cache par défaut du HBA. Si la technologie VMware ESXi est déjà installée sur votre système, n'effectuez pas les procédures décrites dans cette section. Rendez-vous dans ce cas à la section Remplacement du pilote natif du HBA VMware .

Le message d'erreur suivant s'affiche au cours de l'installation de la technologie VMware ESXi :

ESXi 5.5 install error: could not create locker database

A cette étape de l'installation, vous devez modifier les paramètres de cache par défaut du HBA. Selon que votre BIOS système est configuré en mode d'initialisation UEFI ou Legacy, vous devrez utiliser un utilitaire différent pour modifier les paramètres de cache par défaut du HBA. Effectuez l'une des actions suivantes :

• Modification des paramètres de cache par défaut du HBA en mode d'initialisation UEFI

• Modification des paramètres de cache par défaut du HBA en mode d'initialisation Legacy

Modification des paramètres de cache par défaut du HBA en mode d'initialisation UEFI

Si votre BIOS système est en mode d'initialisation UEFI et que vous installez la technologie VMware après avoir installé le HBA dans votre système, suivez les procédures décrites dans cette section.

1. Dans l'utilitaire de configuration du BIOS, accédez au menu MegaRAID Configuration Utility, comme décrit dans la section Vérification des unités et de leurs emplacements .
2. Utilisez les touches de direction pour accéder à l'option de menu LSI MegaRAID Configuration Utility et appuyez sur Entrée.

   Figure 4-1  Accès au MegaRAID Configuration Utility



3. Parmi les options de menu proposées, accédez à l'option de menu de Configuration Management, appuyez sur Entrée, puis accédez à l'option de menu Create Virtual Drive et appuyez sur Entrée.

   Cela va créer l'unité virtuelle sur laquelle vous envisagez d'installer la technologie VMware ESXi.

   Figure 4-2  Option de menu Create Virtual Drive

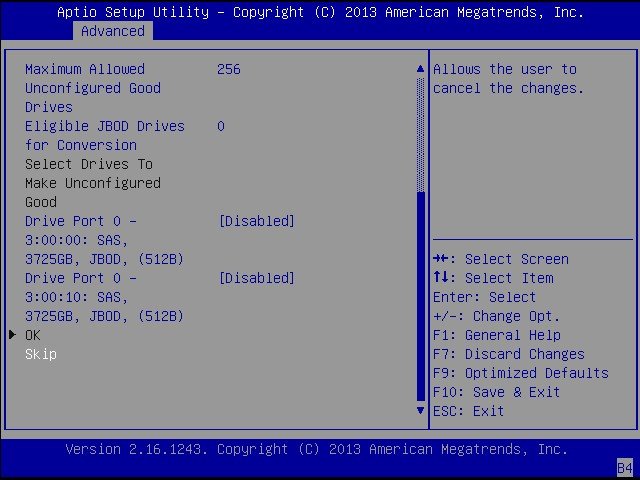

4. Dans la page affichée, accédez au champ Skip à l'aide des touches de direction et appuyez sur Entrée.

   Figure 4-3  Sélection du champ Skip



5. Passez en revue les valeurs des champs Read Policy et I/O Policy et notez-les par écrit.

   Elles représentent les paramètres de cache par défaut du HBA. Une fois l'installation de la technologie VMware terminée, vous devrez rétablir ces paramètres de cache par défaut.

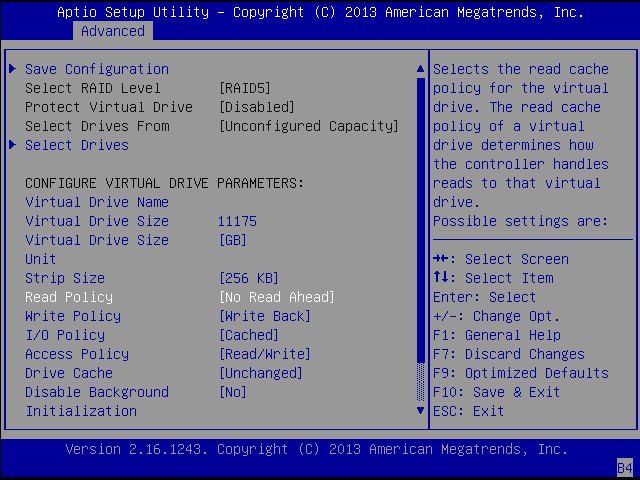

6. A l'aide des touches de direction, accédez aux champs suivants pour les modifier comme suit :

   • Accédez au champ Select RAID Level à l'aide des touches de direction, puis appuyez sur Entrée. Depuis la fenêtre contextuelle qui s'affiche, choisissez le niveau de RAID que vous souhaitez pour l'unité virtuelle, puis appuyez sur Entrée.

   • Accédez au champ Read Policy à l'aide des touches de direction, puis appuyez sur Entrée. Depuis la fenêtre contextuelle qui s'affiche, choisissez No Read Ahead, puis appuyez sur Entrée.

   • Accédez au champ Read Policy à l'aide des touches de direction, puis appuyez sur Entrée. Depuis la fenêtre contextuelle qui s'affiche, choisissez Cached, puis appuyez sur Entrée.

   Figure 4-4  Modification des paramètres de cache du HBA



7. Accédez au champ Save Configuration à l'aide des touches de direction, puis appuyez sur Entrée.

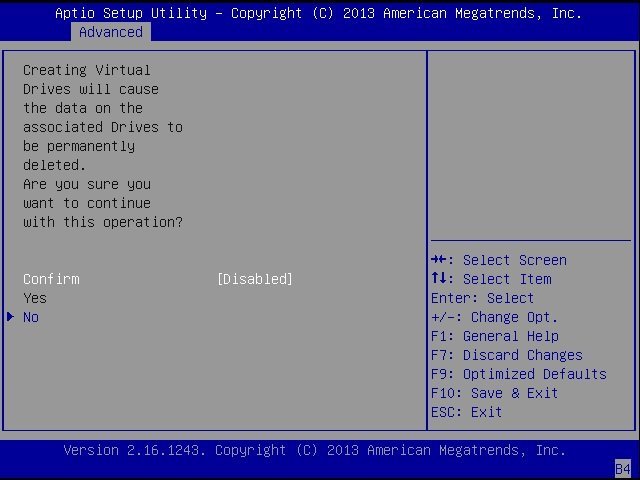

8. Sur l'écran affiché, modifiez la valeur de champ Confirm à Enabled, accédez au champ Yes, puis appuyez sur Entrée pour enregistrer la configuration.

   Figure 4-5  Enregistrement de la configuration

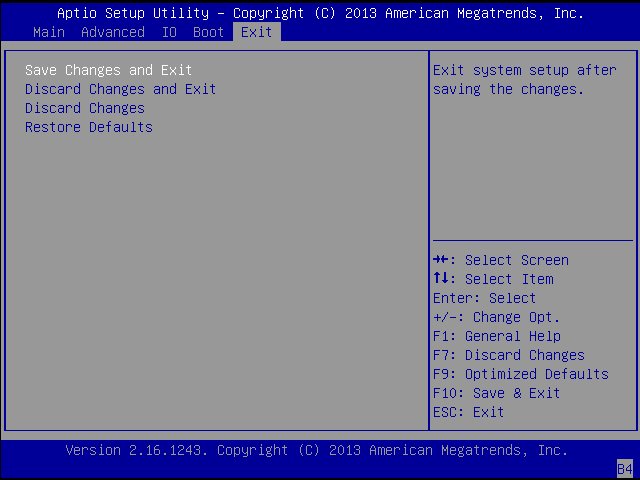

9. Utilisez les touches de tabulation pour accéder à l'onglet Exit, sélectionnez Save Changes and Exit, puis appuyez sur Entrée.

   Figure 4-6  Quitter l'utilitaire




   Cela vous permet de quitter l'utilitaire. Vous pouvez désormais réinitialiser le système pour accepter les modifications des paramètres de cache, puis terminer l'installation VMware ESXi 5.5.

10. Après avoir terminé l'installation de la technologie VMware ESXi, retournez sur l'utilitaire et réinitialisez les paramètres de cache par défaut (les valeurs que vous aviez précédemment notées).

    Vous pouvez désormais remplacer le pilote natif du HBA, comme décrit dans la section Remplacement du pilote natif du HBA VMware .

Modification des paramètres de cache par défaut du HBA en mode d'initialisation Legacy

Si votre BIOS système est en mode d'initialisation Legacy et que vous installez la technologie VMware après avoir installé le HBA dans votre système, suivez les procédures décrites dans cette section.

1. Accédez à l'utilitaire de configuration du BIOS, comme décrit dans la section Vérification des unités disponibles pour la création d'unité logique.

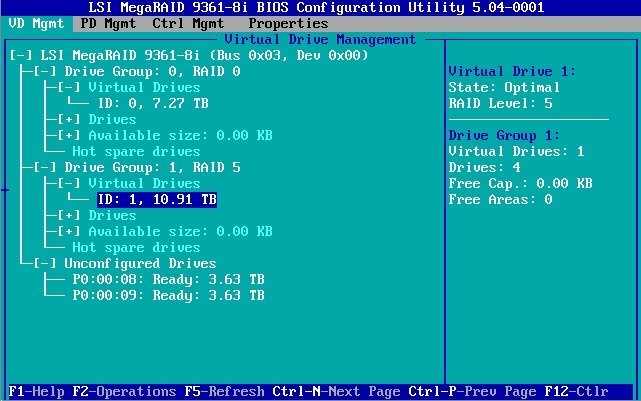

2. Depuis la page principale affichée, utilisez les touches de direction pour accéder à l'unité virtuelle sur laquelle vous envisagez d'installer la technologie VMware ESXi, puis appuyez sur Entrée.

   Figure 4-7  Sélection d'une unité virtuelle depuis l'utilitaire de configuration du BIOS

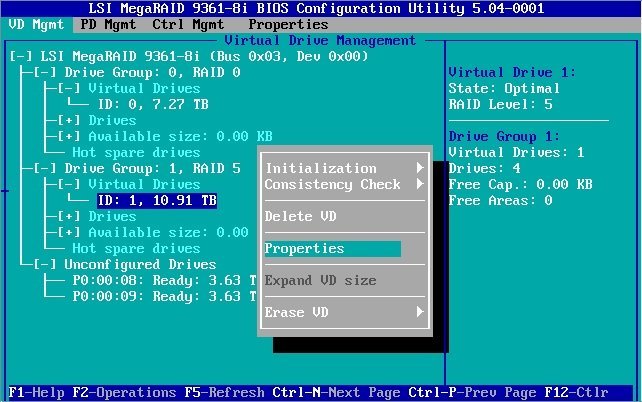

3. Avec la touche F2, affichez le menu Operations de l'unité virtuelle, puis accédez à l'option de menu Properties à l'aide des touches de direction et appuyez sur Entrée.

   Figure 4-8  Sélection de l'option de menu Properties

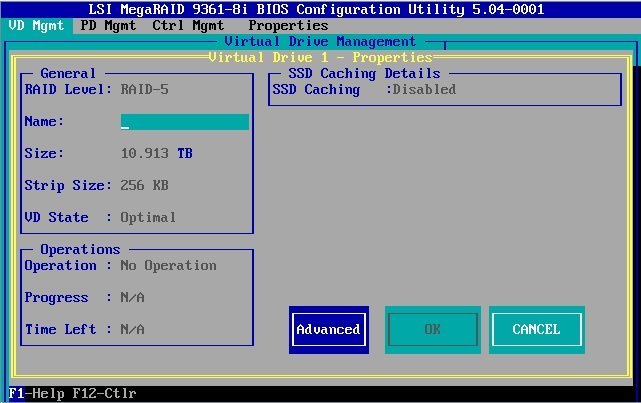

4. Dans la page affichée, accédez au bouton Advanced à l'aide des touches de direction et appuyez sur Entrée.

   Figure 4-9  Affichage des propriétés avancées de l'unité virtuelle



5. Passez en revue les valeurs des champs Read Policy et I/O Policy et notez-les par écrit.

   Ces valeurs sont les paramètres de cache par défaut. Une fois l'installation de la technologie VMware terminée, vous devrez rétablir ces paramètres de cache par défaut.

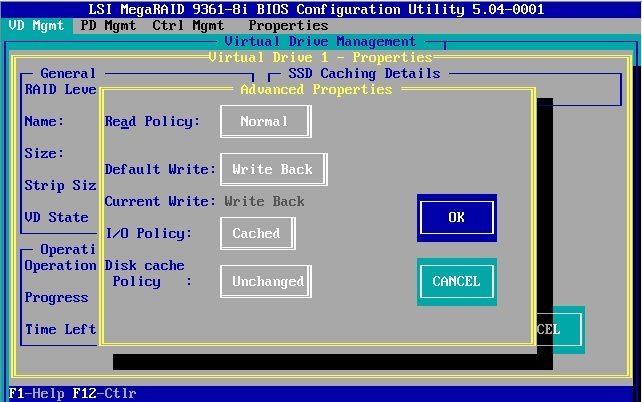

6. Sur la fenêtre contextuelle Advanced Properties, utilisez les touches de direction pour accéder aux champs suivants et les modifier comme suit :

   • Read Policy – Accédez à ce champ, puis appuyez sur Entrée. Depuis la fenêtre contextuelle qui s'affiche, choisissez Normal, puis appuyez sur Entrée.

   • I/O Policy – Accédez à ce champ, puis appuyez sur Entrée. Depuis la fenêtre contextuelle qui s'affiche, choisissez Cached, puis appuyez sur Entrée.

   Figure 4-10  Modification des paramètres de cache par défaut



7. A l'aide des touches de direction, accédez au bouton OK, puis appuyez sur Entrée pour quitter la fenêtre contextuelle Advanced Properties.
8. Sur la page Properties, accédez au bouton OK à l'aide des touches de direction pour enregistrer les modifications.

   Vous êtes alors de retour sur la page principale de l'utilitaire.

9. Appuyez sur Esc, et, sur la fenêtre contextuelle affichée, utilisez les touches de direction pour accéder au bouton OK, puis appuyez sur Entrée.

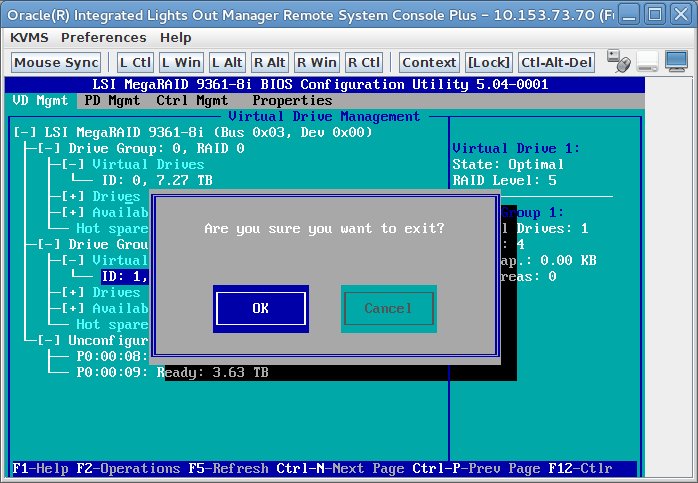

   Figure 4-11  Quitter l'utilitaire de configuration du BIOS.




   Cela vous permet de quitter l'utilitaire. Vous pouvez désormais réinitialiser le système pour accepter les modifications des paramètres de cache, puis poursuivre l'installation de la technologie VMware ESXi.

10. Après avoir terminé l'installation de la technologie VMware ESXi, retournez sur l'utilitaire et rétablissez les paramètres de cache par défaut (les valeurs que vous aviez précédemment notées).

    Vous pouvez désormais remplacer le pilote natif du HBA, comme décrit dans la section Remplacement du pilote natif du HBA VMware .
