メインスイッチキットの内容を確認する

1. この手順とともに実行する必要のある、前提条件およびその後の設置タスクを確認します。

   Installation Task Overviewを参照してください。

2. スイッチとラックマウントキットを慎重に梱包から取り出します。

   スイッチを工場に返送しなければならない場合に備え、梱包材は捨てないでください。

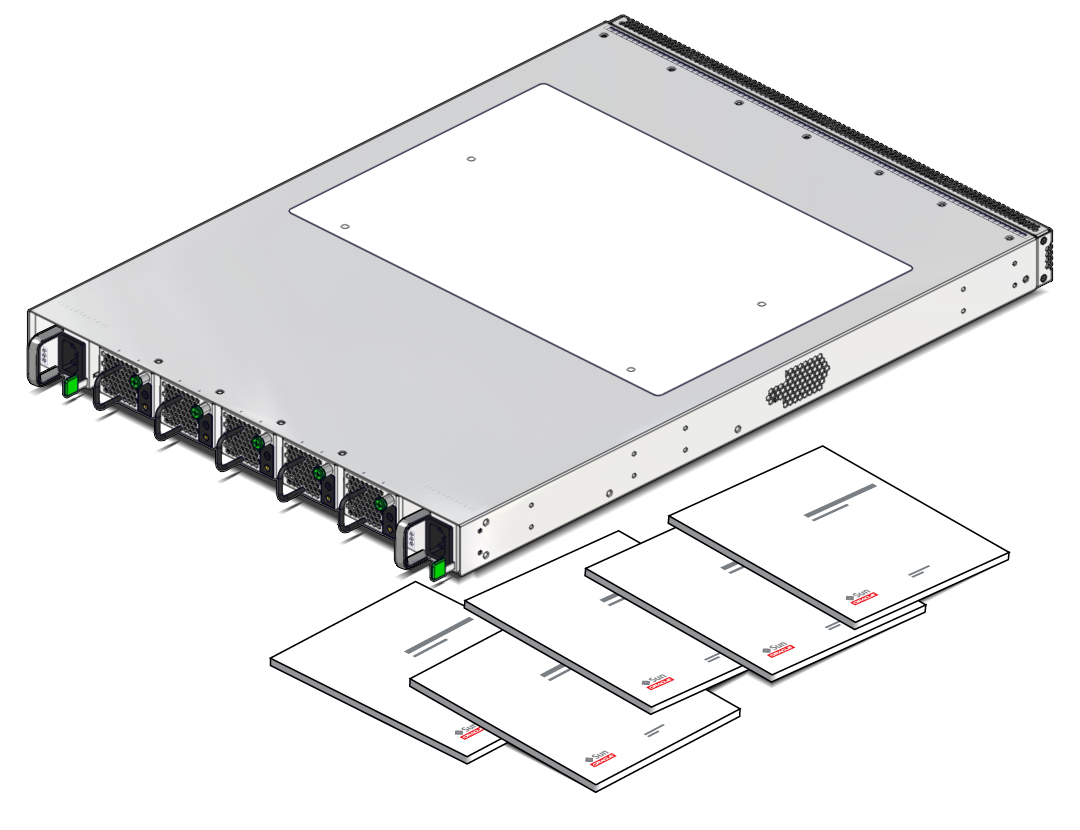

3. スイッチのキットに、電源装置とファンモジュールが取り付けられた 1 台のスイッチが入っていることを確認します。

4. 正しいファンおよび電源オプションが取り付けられていることを確認します。

   • ファンモジュールの通気の方向が正しいことを確認します (順方向または逆方向)。Environmental Specificationsを参照してください。

   • 電源装置のタイプが正しいことを確認します (AC または DC)。Electrical Specificationsを参照してください。

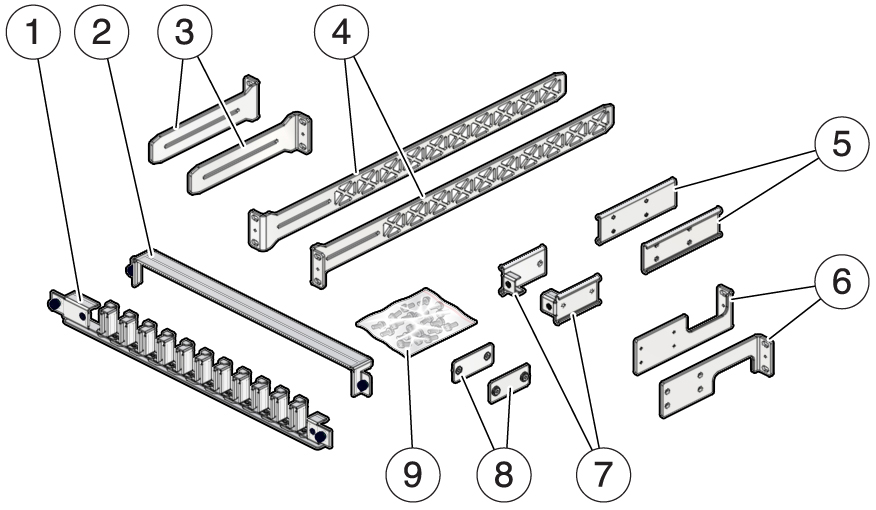

5. ラックレールキットがそろっていることを確認します。


   番号 説明 1 ケーブル管理アセンブリ (CMA) 2 CMA カバー 3 短いレールブラケット (2 つ) 4 長いレールブラケット (2 つ) 5 前面マウントブラケット (2 つ) 6 背面マウントブラケット (2 つ) 7 CMA スライド (2 つ) 8 スライド取り付けプレート (2 つ) 9 各種のねじおよびケージナット: M3 x 6 mm ねじ (16 本) M6 x 12 mm ねじ (10 本) No. 10-32 x 1/2 インチねじ (10 本) No. 10-32 x 3/4 インチねじ (4 本) M4 x 10 mm ねじ (4 本) M6 x 16 mm (4 本) M6 ケージナット (6 個)

6. データ、電源、および管理ケーブルを配線します。

   Route Cablesを参照してください。

関連情報

• Route Cables
