データケーブルを接続する

1. この手順とともに実行する必要のある、前提条件およびその後の設置タスクを確認します。

   Installation Task Overviewを参照してください。

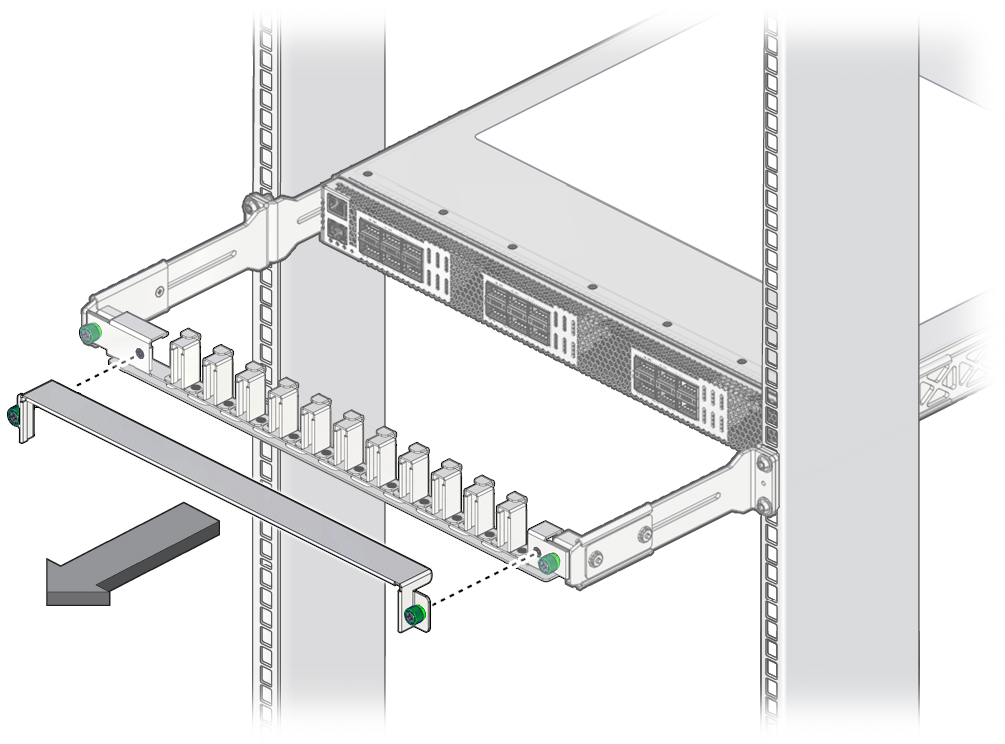

2. CMA を使用する場合は、内側の緑色の脱落防止機構付きつまみねじを緩め、CMA カバーを取り外します。

3. ケーブルを取り付ける場所を特定します。

   Cable Connections (Oracle Switch ES2-72)または Cable Connections (Oracle Switch ES2-64)を参照してください。

4. ケーブルを取り付けます。
   1. ケーブルに保護用ダストキャップが付いている場合は、取り外します。
   2. ケーブルコネクタを検査します。

      シェルが曲がっていないこと、および内側のボードに対して平行であることが必要です。コネクタに湾曲や損傷がある場合は、別のケーブルを使用してください。

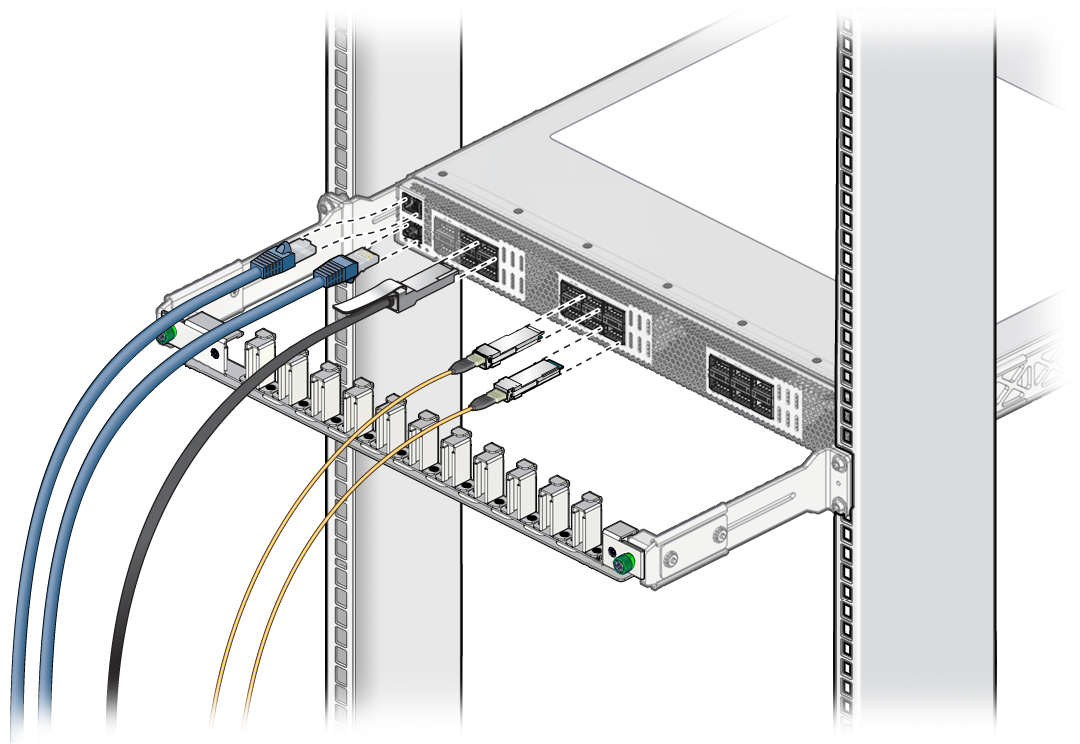

   3. トランシーバまたはコネクタを持ち、開口部に差し込みます。
      • QSFP または QSFP+ ケーブルの場合は爪を上に向けます。
      • 10GBASE-T コネクタの場合は、スロットの向きに応じて爪を上または下に向けます。


   4. コネクタの両方の側面に対して均等に力を加え、カチッと音がしてスロットに確実に固定されるまでケーブルを押し入れます。
   5. すべてのコネクタで、Step 3 からStep 4 を繰り返します。
5. CMA を使用する場合は、ケーブルを CMA で整理します。

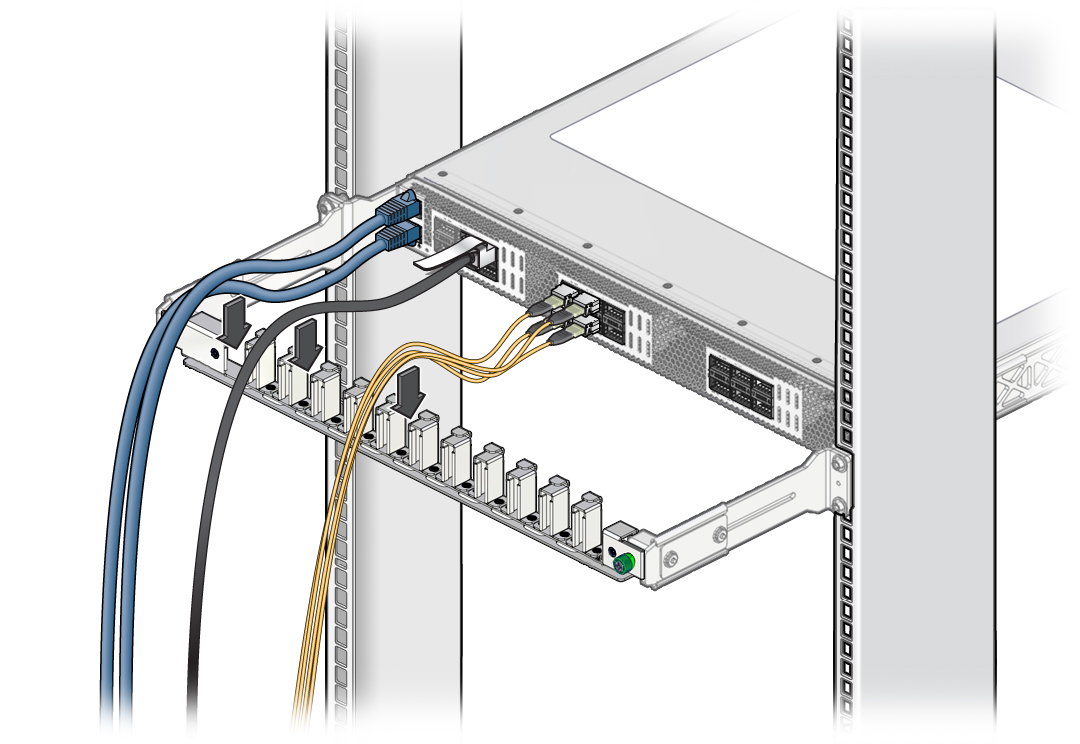

   1. CMA の空きスロットにケーブルを配置します。

      4 本のケーブルを CMA の各スロットに収めます。

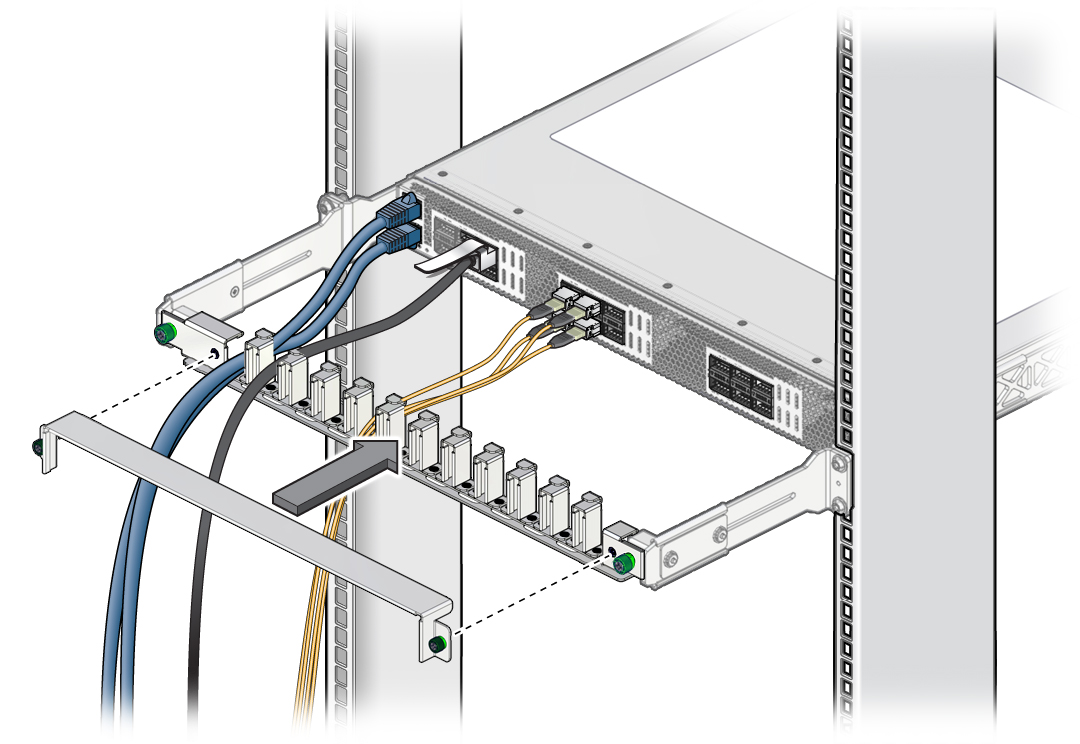

   2. CMA カバーを元どおりに取り付け、緑色の脱落防止機構付きつまみねじを締めます。

6. 熱せられた空気がスイッチ内に再循環する可能性がある場合は、より長いラックユニットをスイッチの上および下に取り付けて、熱せられた空気をキャビネットの外へ導いてください。

   Overheating From Air Recirculationを参照してください。

7. スイッチの電源を投入します。

   Power On the Switchを参照してください。
