1 产品概述
Oracle StorageTek SL150 Modular Tape Library 是一个 3U（133.4 毫米 [5.25 英寸]）到 21U（933.5 毫米 [36.75 英寸]）的机架装载式模块化自动化磁带库（请参见图 1-1）。该磁带库的存储容量介于 30 个到 300 个线性磁带开放协议 (Linear Tape Open, LTO) Ultrium 磁带之间。它支持：
-
1 个到 20 个带有串行连接 SCSI (Serial Attached SCSI, SAS) 或短波光纤通道 (Fibre Channel, FC) 接口的半高 HP LTO-5 或 LTO-6 磁带机
-
1 个到 20 个带有 SAS 或短波 FC 接口的半高 IBM LTO-6 或 LTO-7 磁带机
-
桥接磁带机 FC 或 SAS 控制路径
机械手装置控制器是桥接磁带机的 LUN 1 上的 SCSI 介质转换器设备。

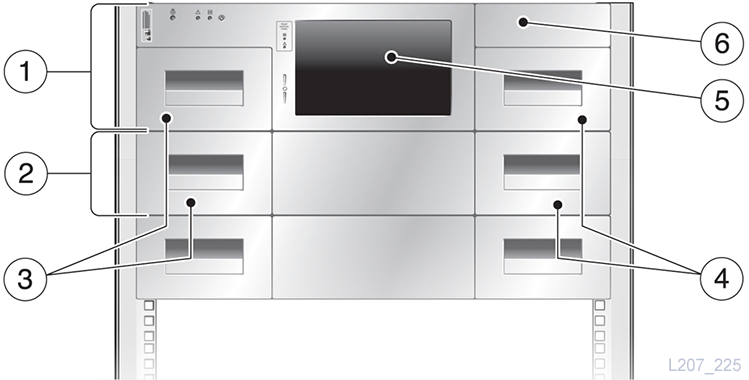

图例：
1 - 基本模块（标识为模块 1）
2 - 扩展模块
3 - 左侧磁带盒
4 - 右侧磁带盒
5 - 前控制面板
6 - 中转槽
配置概览
最低配置由一个 3U 基本模块（指定为模块 1）组成，其中包括：前控制面板、一个机械手、具有四个插槽的中转槽、电源和一个磁带机（可以选择添加另一个磁带机托盘、另一个电源或同时添加两者）。两个可移除的 15 插槽磁带盒（其中一个在左侧，另一个在右侧）最多可存储 30 个磁带。在基本模块左磁带盒中最多可指定三个保留插槽，用于存储清洗磁带或诊断磁带。
最多可添加九个 2U 扩展模块（指定为模块 2 到模块 10）以提供附加的磁带插槽容量（请参见图 1-1）。扩展模块通过扩展电缆（具有 USB A 型连接器）连接到基本模块。扩展模块控制器通过扩展电缆供电。
注意:
扩展模块箱中的附件包中有一根扩展电缆。扩展模块未随附磁带机托盘或电源。在扩展模块中安装第一个磁带机托盘时，还必须安装电源，以便向磁带机供电。为实现冗余，可添加另一个电源。一个电源足以为两个磁带机托盘供电。
磁带库支持分区，每个分区必须具有一个桥接磁带机。
-
低于 2.0 的代码版本支持两个分区和位于基本模块中的最多两个桥接磁带机。
-
代码版本 2.01 和更高版本支持最多八个分区和位于指定扩展模块中的桥接磁带机。
一个图形用户界面 (graphical user interface, GUI) 用于提供对 SL150 磁带库的基于角色的本地或远程访问控制。

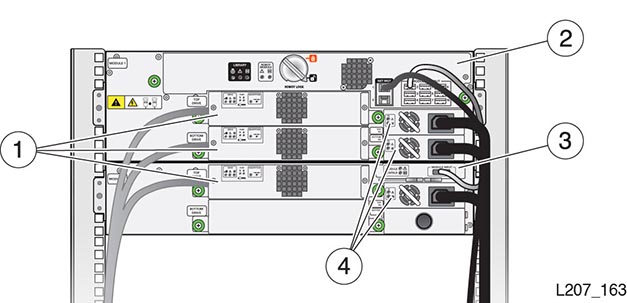

图例：
1 - 磁带机
2 - 机械手装置
3 - 扩展控制器
4 - 电源
磁带库指示灯

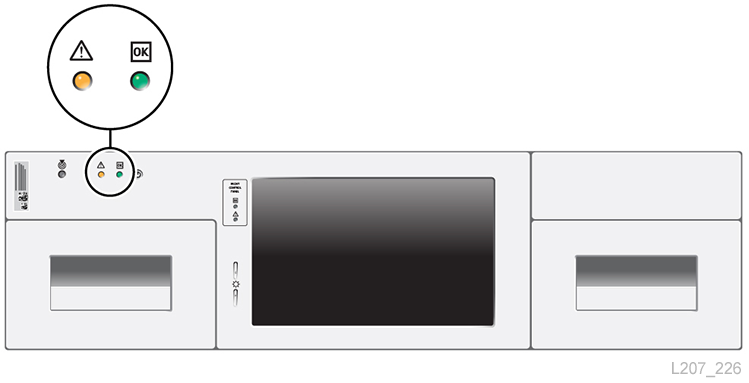

左磁带盒上方的前控制面板上（请参见图 1-3）和基本模块背面的机械手装置 CRU 上有一组磁带库指示灯。
-
定位指示灯和按钮开关：用于标识数据中心中特定的 SL150 磁带库。基本模块中的以下两个位置有指示灯：左磁带盒上方的正面，以及机械手装置模块上背面的黑色矩形中。通过按基本模块上的定位按钮或单击远程管理界面中的定位图标，可激活指示灯。
-
故障：磁带库中任何一处发生故障都将触发黄色的故障状态指示灯。
-
正常：指示磁带库状态正常（绿色），但磁带库可能处于降级状态（故障指示灯与正常指示灯同时亮起）。
人机界面
图形用户界面 (Graphical user interface, GUI) 提供对磁带库的有限本地访问以及基于角色的完整远程访问控制。
-

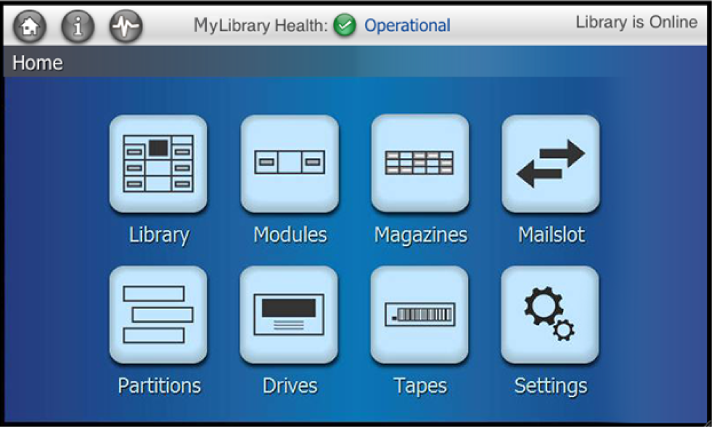

前控制面板提供了一个分辨率为 800 X 480 像素的 177.8 毫米（7 英寸）LCD 触摸面板。磁带库初始化使用此面板来定义几个基本设置（请参见第 4 章 磁带库初始化）。通过键盘屏幕来输入这些基本设置的值（请参见初始化向导键盘屏幕）。初始化完成后，磁带库将重新启动，面板将用作信息点，而不是用作维护工具（请参见图 1-4）。
屏幕上的标头将列出磁带库的运行状况和当前磁带库状态的说明。"Home" 屏幕包含针对磁带库、模块、磁带盒、中转槽、分区、磁带机、磁带和设置的各个部分。除非已通过远程管理界面为磁带库配置了分区，否则将不显示分区部分。
-
SL150 磁带库的主管理界面提供了磁带库、分区、磁带机、磁带、各种设置（配置、固件、SNMP 和用户）和服务的信息。界面导航区域根据用户角色不同会有所不同。该界面可识别四种用户角色：查看者、操作员、服务和管理员。用户可以通过在 Web 浏览器中输入磁带库的主机名或 IP 地址来远程访问磁带库。

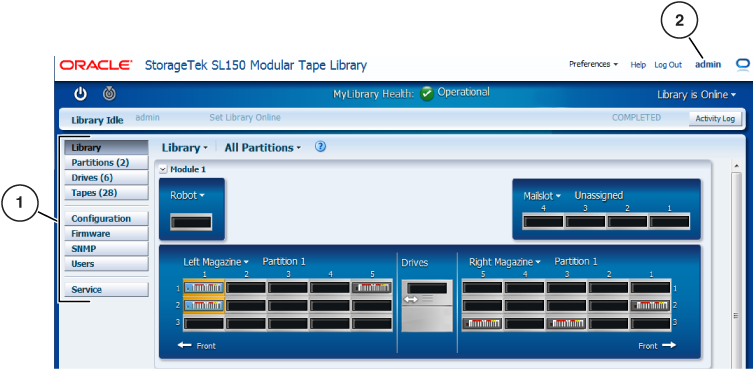

图 1-5 是一个示例，其中磁带库信息以每个模块左磁带盒中的磁带插槽、右磁带盒中的磁带插槽以及两个磁带盒之间的磁带机的图形表示形式显示。中转槽位于右磁带盒上方，机械手装置位于模块 1 的左磁带盒上方。通常以表格式显示磁带机或磁带等导航选择的信息。导航区域菜单会根据磁带库固件版本不同而有所不同。
图例：
1 - 菜单
2 - 用户（此示例中为 admin）
-
客户可更换单元 (Customer Replaceable Unit, CRU) 指示灯。大多数 CRU 都有一个显示其运行正常的正常指示灯（绿色）。如果任一 CRU 出现故障，则会显示故障指示灯（黄色）。磁带机 CRU 有一个从远程界面激活的蓝色指示灯，它指示该 CRU 可安全移除，有助于定位需要更换的特定磁带机。
初始化向导键盘屏幕
通常可通过键盘屏幕输入初始化向导值，然后点按按钮以应用选择，或者在各个初始化屏幕中向前或向后导航。
键盘会在有白色边框的窗口中打开。键盘包括两个部分（请参见图 1-6）：
-
顶部：一个参数字段，后跟几个按钮
-
键部分：四行键（共有三个屏幕用于列出完整的键盘内容）
底行（倒数第一行）中的左键始终是指向其他键盘屏幕的快捷方式。在数字屏幕和特殊字符屏幕上，紧靠底行的行（倒数第二行）中的左键是指向第二个键盘屏幕的快捷方式。
底行中的某些键在所有键盘屏幕中都是标准的（句号、空格、@、和 Enter 键）。

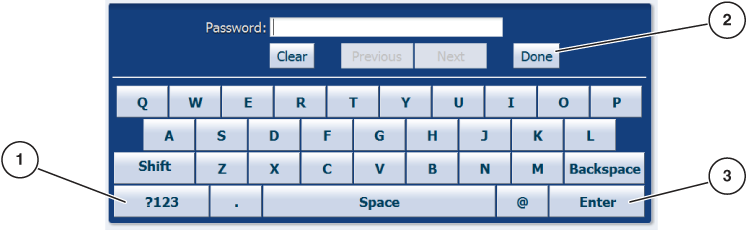

图例：
1 - 用于访问数字和字符键盘的键
2 - Done 键
3 - Enter 键

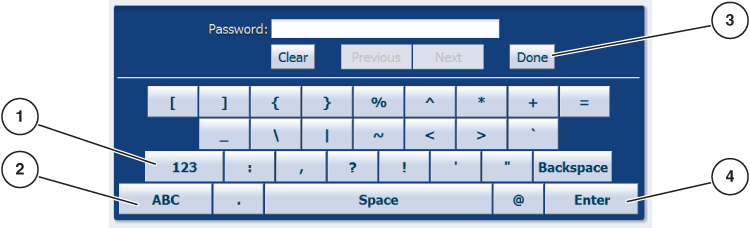

图例：
1 - 用于访问特殊字符键盘的键
2 - 用于访问字母键盘的键
3 - Done 键
4 - Enter 键

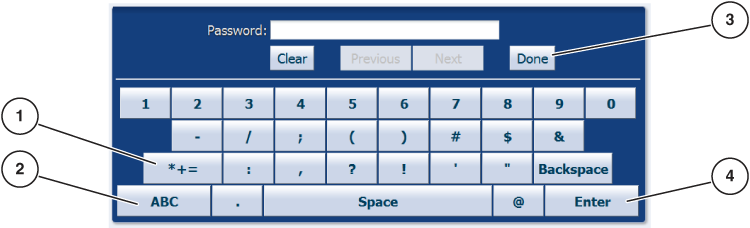

图例：
1 - 用于访问数字键盘的键
2 - 用于访问字母键盘的键
3 - Done 键
4 - Enter 键
规格
物理：
-
深度：925 毫米（36.4 英寸），包括 57.2 毫米（2.25 英寸）的磁带机扩展
-
高度：
-
基本模块：3U（133.4 毫米，5.25 英寸）
-
扩展模块：2U（88.9 毫米，3.5 英寸）
-
-
宽度：480 毫米（18.9 英寸）标准 19 英寸机架系统
-
-
基本模块（模块 1）：27.2 千克（60 磅），包括左磁带盒和侧磁带盒、机械手装置、两个磁带机和两个电源
-
扩展模块（模块 2 到模块 10）：14.1 千克（31 磅），包括左磁带盒和右磁带盒、两个磁带机和两个电源
-
-
带有一个电源的基本模块：空闲 35 W 或稳态最大值 38 W
-
扩展模块（无电源或磁带机）：空闲和稳态 1 W
-
基本模块或扩展模块的第二个电源：空闲和稳态最大值 6 W
对于伏安 (volt-amp, VA) 度量，在瓦特值基础上增加 2%。
请参阅以下位置的功率计算器：
SL150 磁带库最低配置的合计空闲功率为 44 W (150 Btu/hr)，稳态最大值为 67.5 W (230 Btu/hr)。
包含十个模块、20 个磁带机以及 20 个电源的完全配置磁带库的合计空闲功率为 338 W (1154 Btu/hr)，稳态最大值为 751 W (2564 Btu/hr)。
机架空间要求：
-
基本模块（模块 1）：3U（133.4 毫米，5.25 英寸）
-
扩展模块（模块 2 到模块 10）：2U（88.9 毫米，3.5 英寸）
