移除 FMM

1. 遵循安全和 ESD 预防措施。

   请参见安全和 ESD 预防措施。

2. 找到 FMM。

   FMM 位于模块化系统中的插槽 19 处。（请参见正面组件。）在插槽 20 中，FMM 的上方有电缆连接空间。插槽编号标记在框架的正面和背面。




3. 如果 FMM 配置为 ASR 资产，请取消激活它。

   请参见取消激活 ASR 资产。

4. 从模块化系统的正面：
   1. 移除插槽 19 和 20 处的填充面板。

      有关详细信息，请参见移除或安装填充面板。

   2. 使用 1 号十字螺丝刀移除插槽 19 处的填充面板支架并将螺丝收起来。

      ---

      注 -  螺丝位于滑轨内部，在距离滑轨前端大约 2 ½ 英寸的位置。这些螺丝不是自持螺丝，所以注意不要掉落或丢失这些螺丝。

      ---

   3. 使用 3 号十字螺丝刀移除插槽 20 处的填充面板和节点支架并将螺丝收起来。
   4. 断开所有以太网电缆。

      ---

      注 -  电缆标记为 "U19, PT-xx，其中 xx 是端口号。

      ---

   ---

   提示  -  执行以下操作会很有用：将所有以太网电缆绑在一起（例如，使用一根旧电缆），然后将另一端缠绕在门左上方的合页上。在更换 FMM 时，此操作有助于防止电缆落下并将其固定在 FMM 的顶部。

   ---

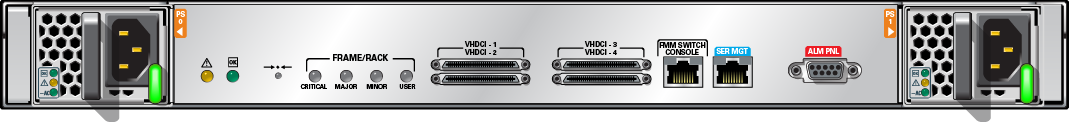

5. 从模块化系统的背面：
   1. 使用 3 号十字螺丝刀移除插槽 20 处的节点支架并将螺丝收起来

      ---

      注 -  请注意方向。机框在最上面。

      ---

   2. 断开 FMM 每一侧电源线的连接。
   3. 移除所有束带并将 FBH 电缆向下按到托盘中。
   4. 使用又长又细的平头螺丝刀断开 FBH 连接器与 FMM 机箱的连接。
   5. 断开 DB-9 LED 指示灯面板电缆与 DB-9 端口的连接。
   6. 断开 Cat-5e 电缆与控制台端口的连接。
6. 安排助手帮助您移除 FMM 并将其搬到带有防静电保护措施的工作台上。

   请参见安全和 ESD 预防措施。

   ---

   注意  -  您必须将 FMM 完全移除。模块化系统滑轨不支持部分移除和维修。部分移除 FMM 并让其悬吊在滑轨中可能会损坏滑轨和 FMM。

   ---

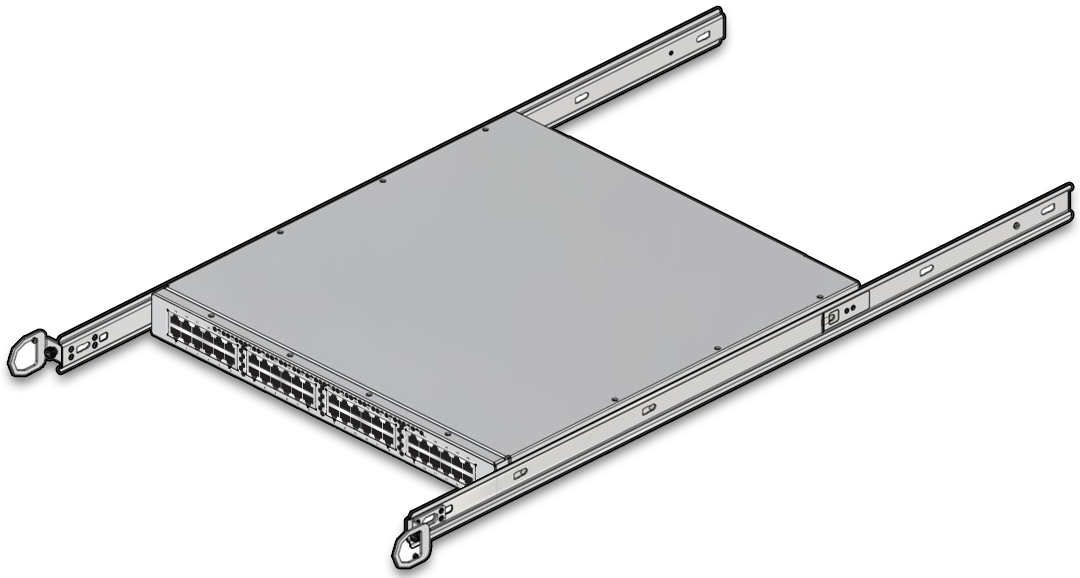

7. 从模块化系统的正面：
   1. 使用 1 号十字螺丝刀松开 FMM 滑轨前部的指旋螺丝。
   2. 使用 D 型金属手柄，将 FMM 朝您直着拉几英寸。

      ---

      注意  -  一定要避免 D 型金属手柄夹痛手指。

      ---

   3. 两个人一起（一人在一侧）将 FMM 完全拉出。
   4. 将 FMM 放在带有防静电保护措施的工作台上。

8. 从滑轨中移除 FBH 托盘。
9. 从有故障的 FMM 中移除滑轨的滑道，然后将它们安装在替换 FMM 上。

   ---

   注 -  滑轨滑块有一个将滑轨固定到位的弹簧夹。向外拉动锁定夹，从滑轨滑块中释放 FMM 锁定销。小心不要过度弯曲锁定夹。

   ---

10. 插入 FBH 托盘并使其与替换 FMM 的两侧对齐，然后拧紧指旋螺丝。
11. 安装替换 FMM。

    ---

    注 -  在完成安装 FMM 的其他步骤之前，不要连接电源线。

    ---

    请参见安装 FMM。
