打开或关闭 PDU 断路器

单个完全填充的模块化系统包含 28 个计算节点、2 个管理节点、多达 6 个交换机和 2 个 PDU。

具有多个模块化系统（最多 8 个）的配置中包含所需的任意多个计算节点，每个模块化系统中最多包含 30 个节点。无论连接了多少个模块化系统，每个模块化系统都有多达 6 个交换机和 2 个 PDU。

1. 如果断路器已跳闸到 off 位置，请确定哪组节点（多达六个）已经断电。

   请参见监视故障。

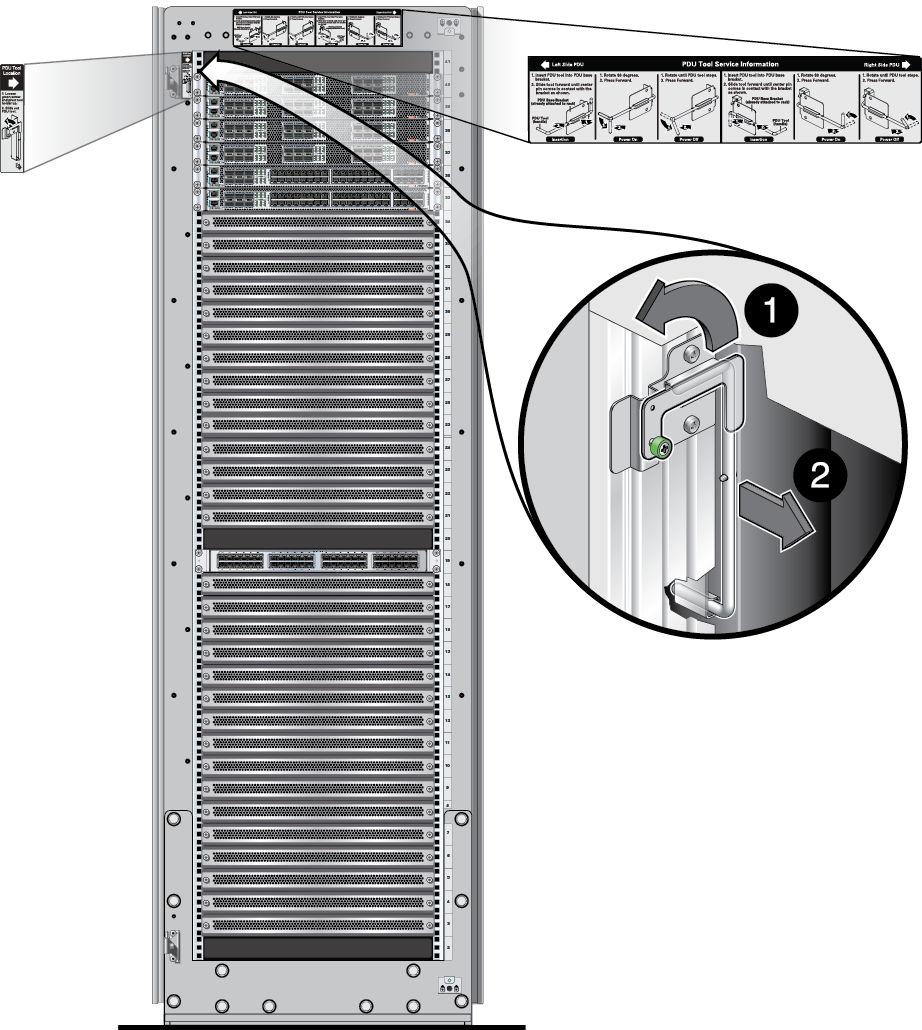

2. 在模块化系统的背面，打开门并移除 PDU 断路器复位工具。

   复位工具（形状类似于六角匙扳手，但有两个直角）装配在框架左上方的支托中。




3. 将 PDU 断路器复位工具插入与断路器相对应的托架（左侧或右侧）中。
   1. 将该工具旋转 90 度。
   2. 向前按以打开或关闭断路器。

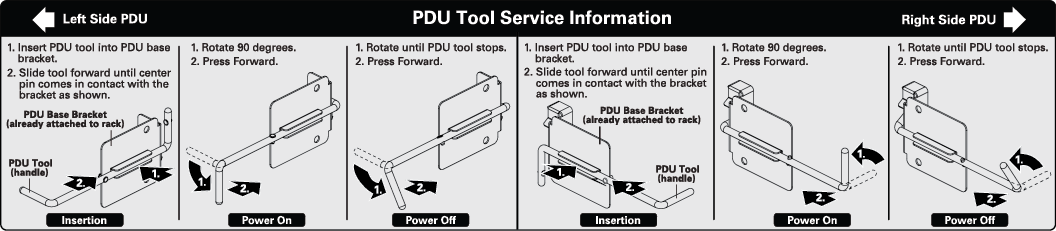

   如果断路器处于 off 位置，则该操作会将其打开。如果断路器处于 on 位置，则该操作会将其关闭。有关详细的复位过程说明，请参阅框架顶部的 PDU 工具维修信息标签。
