케이블 홈통이 있는 운송 브래킷 설치(선택사항)
서버 아래에 하나 이상의 랙 단위만큼 공간을 두어 랙에 장착된 서버를 운송하려는 경우 서버 손상을 막으려면 케이블 홈통이 있는 운송 브래킷을 설치해야 합니다. 랙에 장착된 서버마다 이 요구 사항을 충족하는 브래킷이 필요합니다.
케이블 홈통이 있는 운송 브래킷은 별도 주문 가능한 옵션입니다. 케이블 홈통이 있는 운송 브래킷 주문에 대한 자세한 내용은 Oracle 영업 담당자에게 문의하십시오.
-
케이블 홈통이 있는 운송 브래킷과 구성 요소의 포장을 풉니다.
다음 그림은 설치에 필요한 구성 요소를 보여줍니다.
그림 10 케이블 홈통이 있는 운송 브래킷 설치에 필요한 구성 요소
그림 범례
1 케이블 홈통이 있는 운송 브래킷
2 16mm M6 나사 4개
3 케이지 너트 4개
4 케이지 너트 삽입 도구
-

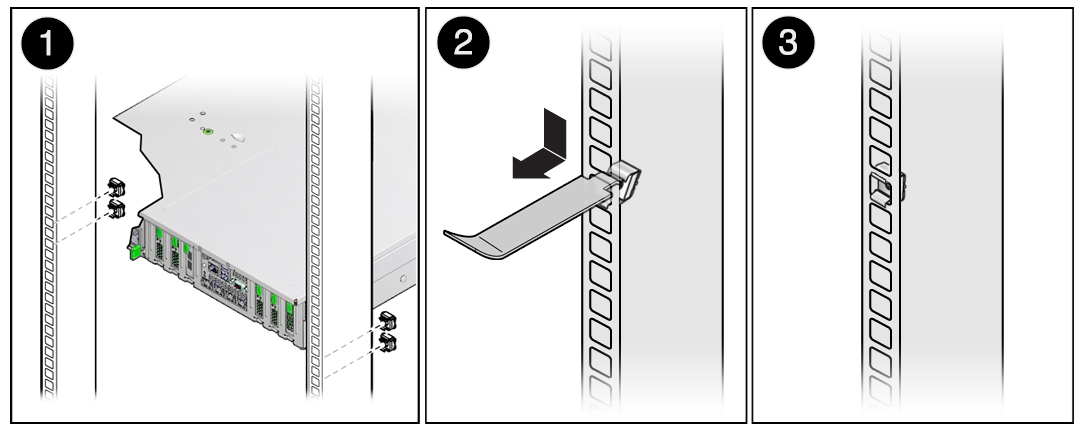

사각형 구멍 RETMA 레일로 구성된 랙의 경우 다음과 같이 케이지 너트 4개를 설치합니다.
주 - 나사산 RETMA 레일로 구성된 랙에는 이 단계가 필요하지 않습니다.- 본 장비의 랙 맞춤 템플리트나 다른 장비 설명서를 참조하여 서버 후면 패널 아래의 첫번째/세번째 레일 구멍을 찾아서 섀시 왼쪽/오른쪽과 맞춥니다. [1]
- 케이지 너트를 찾아서 레일 구멍 중 하나에 케이지 너트의 아랫입술을 걸어놓습니다.
- 레일 구멍을 통해 케이지 너트 삽입 도구의 끝을 끼우고 케이지 너트의 윗입술을 걸어놓습니다. [2]
- 삽입 도구를 사용하여 윗입술이 제자리에 물릴 때까지 구멍을 통해 케이지 너트를 잡아당깁니다.
- 나머지 케이지 너트에 대해 단계 2a~단계 2d를 반복합니다.
-

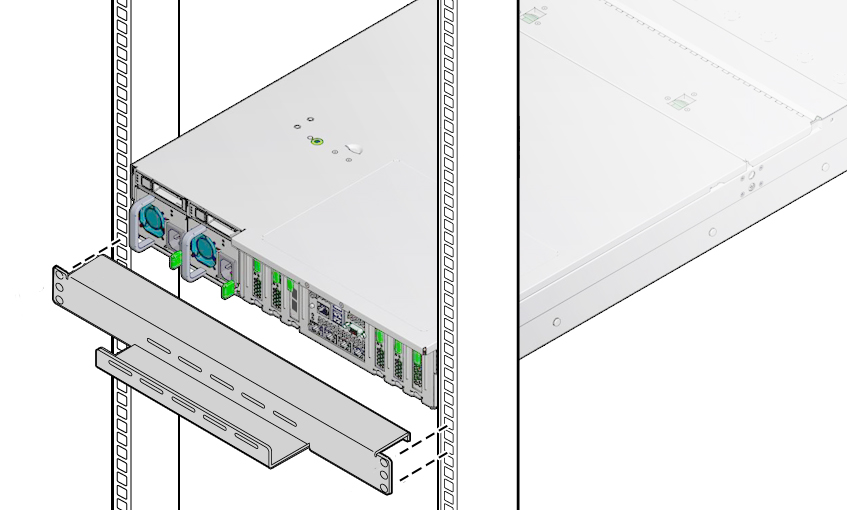

브래킷의 위쪽 구멍을 서버 후면 패널 아래의 첫번째 레일 구멍에 맞춰서 케이블 홈통이 위쪽을 향하도록 서버 섀시의 후면 아래쪽 가장자리 밑으로 브래킷을 밀어넣습니다.
-

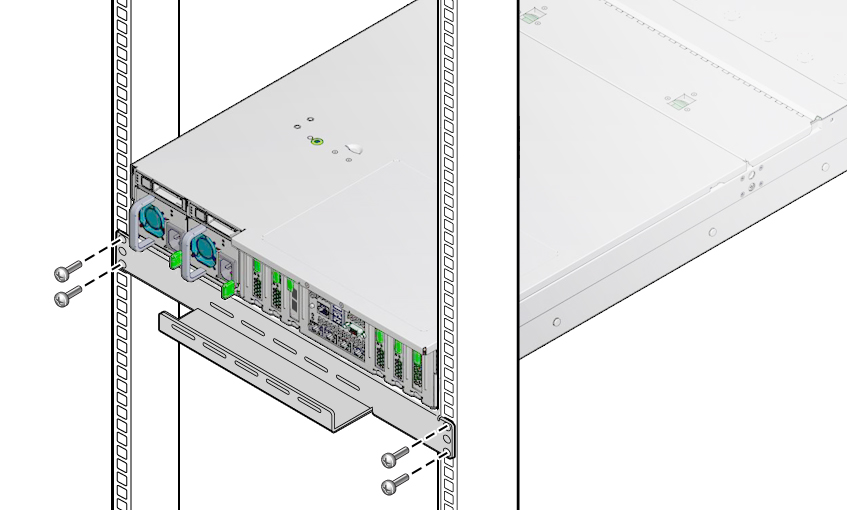

2번 Phillips 스크류드라이버로 16mm M6 나사 4개를 조여서 브래킷을 랙에 고정시킵니다.
브래킷이 서버 섀시 바닥에 단단히 고정되도록 합니다.
- 필요한 경우, 서버 후면 패널에서 케이블 홈통으로 튀어나온 케이블을 눕혀놓습니다.
