케이블 및 전원 코드 연결

언어:

서버 후면 패널에서 포트 및 AC 입력을 찾으려면 그림 24를 참조하십시오.

서버의 직렬 관리 포트(SER MGT)와 터미널 장치 간에 직렬 케이블을 연결합니다.
이 연결로 SP에 대한 초기 통신이 제공됩니다.
(선택사항) Oracle ILOM SP와 호스트에 대한 연결이 설정될 네트워크 관리 포트(NET MGT)와 네트워크 사이를 이더넷 케이블로 연결합니다.
SER MGT 포트를 사용하여 처음으로 서버를 구성합니다. 초기 구성 후에는 이 이더넷 인터페이스를 통해 SP와 호스트 사이의 통신을 설정할 수 있습니다.
네트워크 액세스를 위해 서버의 이더넷 NET 포트(NET0-3) 중 하나와 서버가 통신할 네트워크를 이더넷 케이블로 연결합니다.
주 - 단일 프로세서 시스템에서는 이더넷 포트 NET2 및 NET3이 작동하지 않습니다.

서버의 후면 패널에 있는 AC 입력 2개에 전원 코드를 연결합니다.

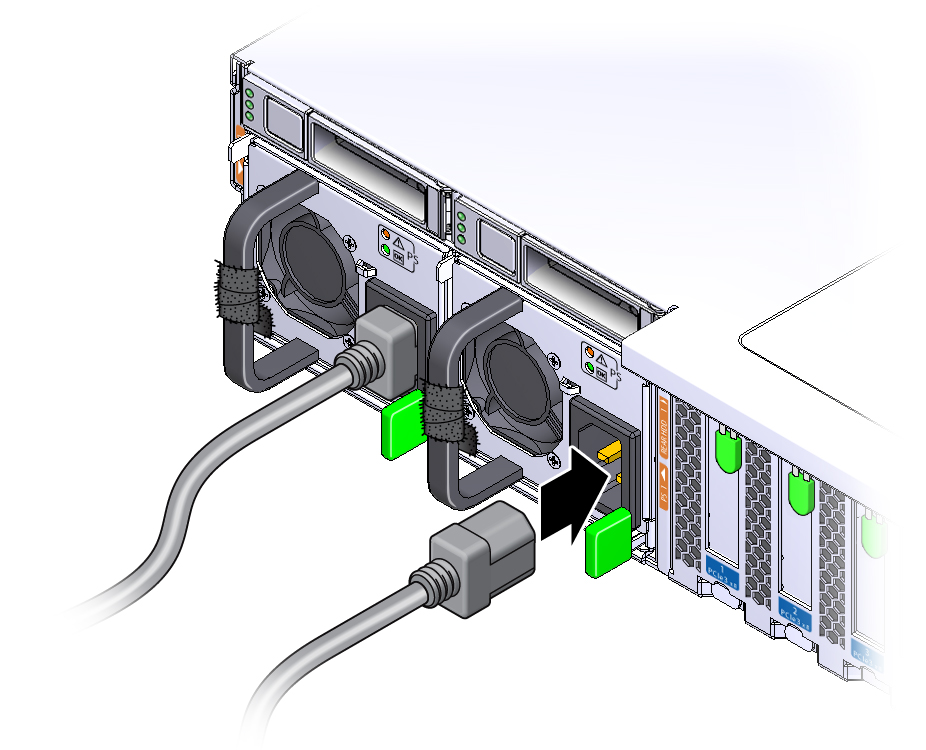

다음 그림에 나와 있는 것처럼 전원 코드를 전원 공급 장치 핸들에 벨크로 스트랩으로 고정합니다.

주의 - 서버 구성 요소에 대한 손상: 팬, 방열판 구성 요소, 에어 배플 및 상단 커버를 모두 설치하지 않은 상태에서는 서버를 작동하지 마십시오.
