叶交换机后面板组件

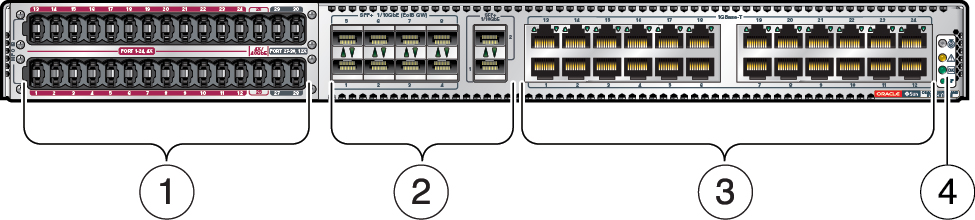

叶交换机包含下列后面板组件。IB 端口位于左侧，以太网端口位于右侧。

编号 说明 1 PrizmMT 连接器： 端口 1 到 24－IB 4x 端口 25 和 26－IB 4x 或 10GbE 端口 27 到 30－IB 12x 2 SFP+ 连接器 端口 1 到 8（左侧）－10GbE 以太网覆盖网络（IB 交换机芯片） 端口 1 和 2（右侧）－10GbE 网络管理上行链路（以太网交换机芯片） 注 -  最右侧标记为 1 和 2 的两个连接器可以用于网络管理。 3 RJ-45 连接器－这些连接器中任何一个都可以用于网络管理。 4 机箱状态 LED 指示灯
