模块前面板组件

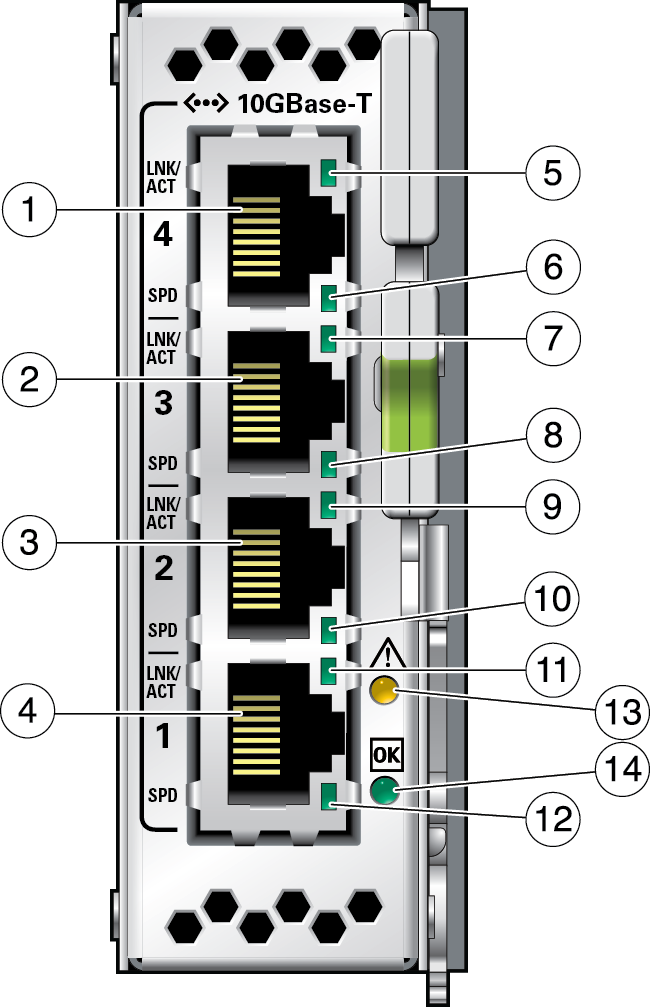

每个 I/O 模块略有不同。这是 Oracle F2 四端口 10GBase-T I/O 模块的前面板。

编号 说明 1 端口 4 2 端口 3 3 端口 2 4 端口 1 5、7、9、11 Link_up 活动 LED 指示灯 6、8、10、12 速度 LED 指示灯 10G：亮起 其他：熄灭 13 琥珀色 LED 指示灯（故障 LED 指示灯） 亮起：模块警示 闪烁：正在初始化 熄灭：模块操作正常 14 绿色（IOM_STATUS_OK LED 指示灯） 亮起：模块已通电并可操作 闪烁：电源转换（不允许热插拔） 熄灭：模块不可操作
