VLAN 概述
使用 VLAN，可以通过在整个网络中创建更小型、更集中的虚拟 LAN 来隔离和保护网络。网关使用 Oracle IB 交换机的端口。
可使用以下信息来规划 VLAN：
-
每个网关只能有一个不带标记的公共网络，其默认值为 vlan 1。
-
每个网关可以有多个带标记的公共网络。
-
每个带标记的公共网络都可以有一个 VLAN 范围。
-
每个网关上的端口都共享一个 VLAN。因此，端接到相同网关端口上的公共网络的 VLAN 范围不能重叠。例如，如果希望所有端口的 VLAN 范围都是 2-4096，请创建一个其中所有四个端口都端接到链路聚合组的公共网络。Oracle Fabric OS 软件会自动检查并阻止错误的重叠操作。

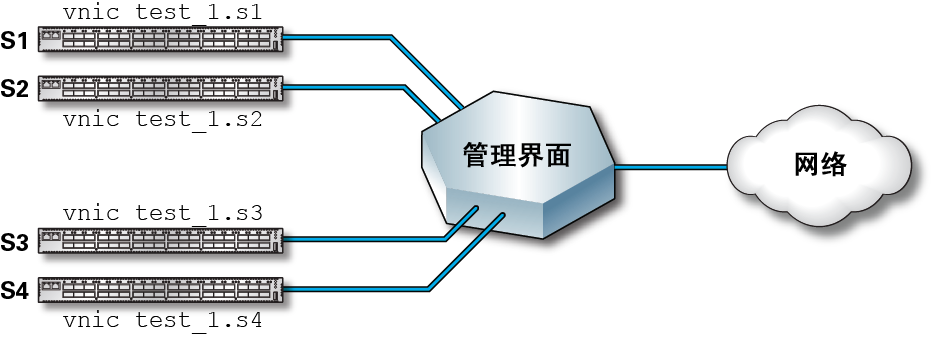

在下图中，网络中不存在隔离，且所有主机（s1、s2、s3 和 s4）相互可见。对于希望将某些主机与其他主机隔离开来的情况，这种方案可能没用。可以使用 VLAN 来实现这种隔离。

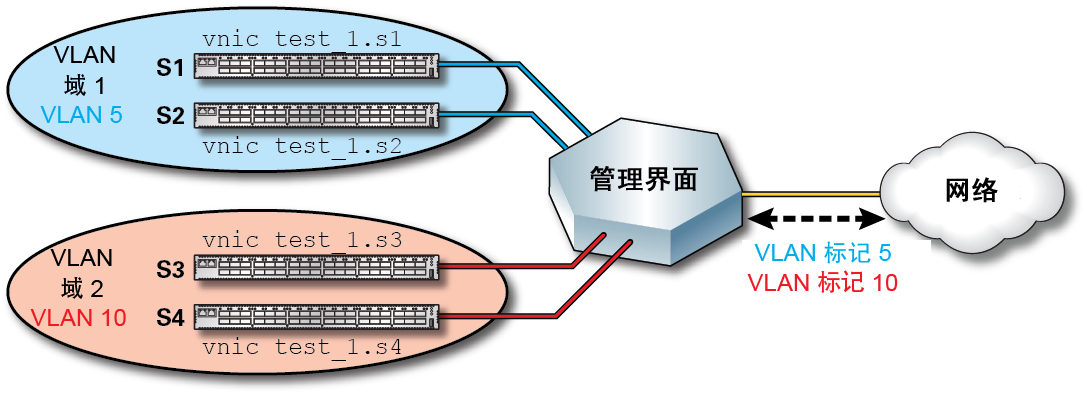

在下图中，配置的 VLAN 的包以唯一 VLAN ID 进行标记，并通过特定 vNIC 进行传送和接收，以支持指定服务器之间的通信。例如，在 VLAN 5 的 vNIC 上所支持的包通过支持 VLAN 5 的接口进行传送和接收。因此，仅主机 s1 和 s2 相互了解，使用这两台主机发出和接收的流量将与 VLAN 10 中的主机 s3 和 s4 保持隔离。服务器 s3 和 s4 仅相互了解，主机 s3 和 s4 的流量也和与 VLAN 5 相关的流量保持隔离。
