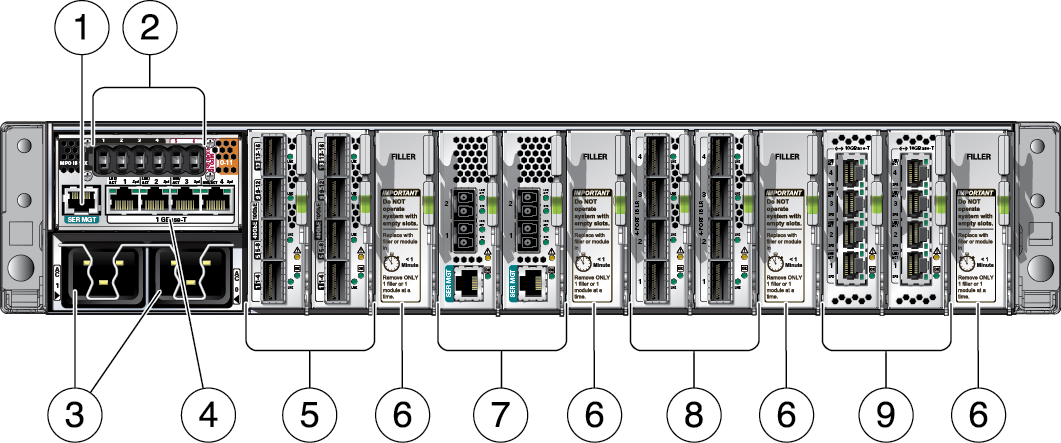

虚拟化交换机后面板组件
后面板是交换机的数据电缆连接端。交换机的此端安装到热通道。
|
|
|
1
|
SER MGT 连接器
|
|
2
|
PrizmMT 连接器：
-
端口 1 到 4－12x IB
-
端口 5 和 6－4x IB 或 40 GbE
|
|
3
|
电源插口
|
|
4
|
1GBASE-T RJ-45 连接器－这些连接器中任何一个都可以用于网络管理。
|
|
5
|
Oracle F2 10 Gb 和 40 Gb 以太网模块
|
|
6
|
填充面板
|
|
7
|
Oracle F2 双端口 16Gb 光纤通道模块
|
|
8
|
Oracle F2 长程 InfiniBand 模块
|
|
9
|
Oracle F2 四端口 10GBASE-T 模块
|
|
