安装理线架
请按照以下过程安装理线架 (cable management arm, CMA),可以使用理线架管理连接到服务器后面的电缆。
-
打开 CMA 的包装。

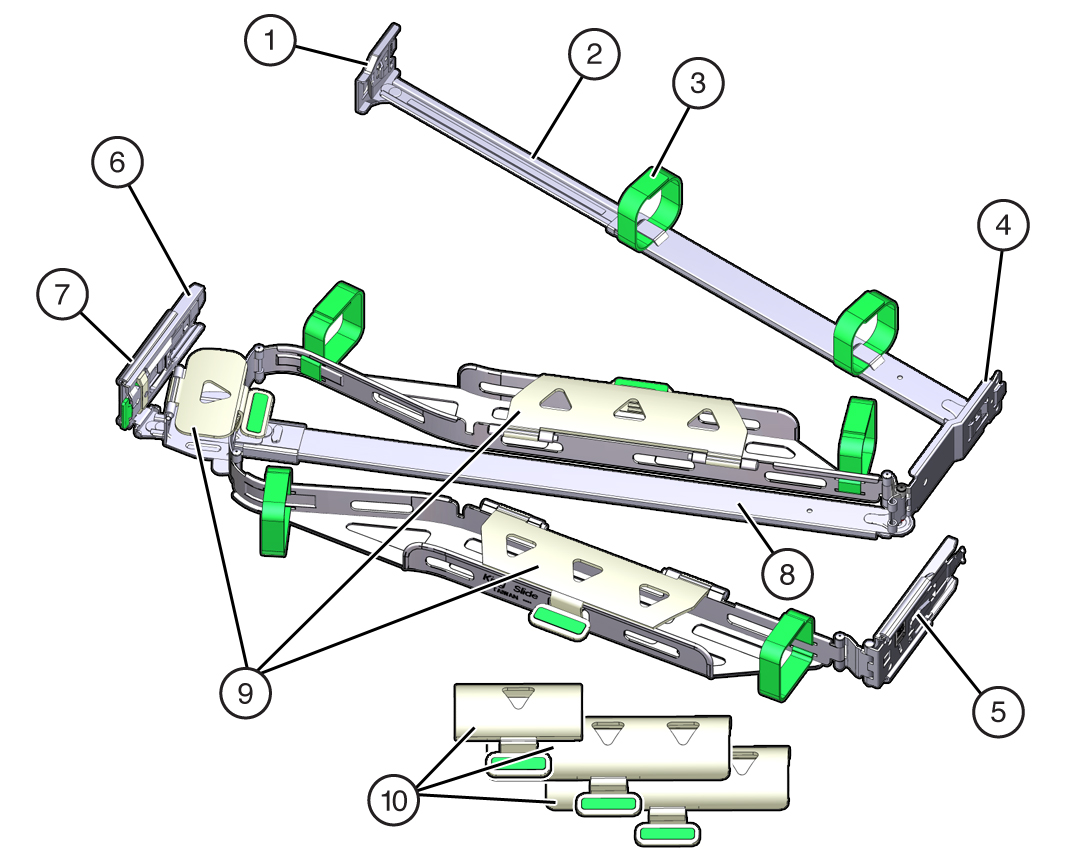

下图显示了 CMA 组件。
|
|
|
|
1
|
连接器 A
|
6
|
连接器 D
|
2
|
前滑杆
|
7
|
滑轨锁定托架(与连接器 D 结合使用)
|
3
|
维可牢 (Velcro) 绑带(6 个)
|
8
|
后滑杆
|
4
|
连接器 B
|
9
|
MiniCluster 电缆封盖
|
5
|
连接器 C
|
10
|
MiniCluster 电缆封盖
|
|
-
确保在 CMA 上安装了适用于您服务器的正确电缆封盖。
-
确保六个维可牢 (Velcro) 绑带穿入 CMA。
注 -
确保前滑杆上的两个维可牢 (Velcro) 绑带穿过滑杆顶部的开口。这可防止在将服务器拉出机架和装回机架时维可牢 (Velcro) 绑带影响滑杆的伸出和收回。
-
为方便安装 CMA,请将服务器拉出机架前方约 13 厘米(5 英寸)。
-
将 CMA 放到设备机架的背部,确保服务器背面有足够的空间可供操作。
注 -
本过程中陈述的“左侧”或“右侧”假定您面向设备机架背部。
注 -
在此安装过程中,请托住 CMA,不可使其悬空,直至其所有四个连接点均已固定。
-
将 CMA 的连接器 A 安装到左侧滑轨中:
-

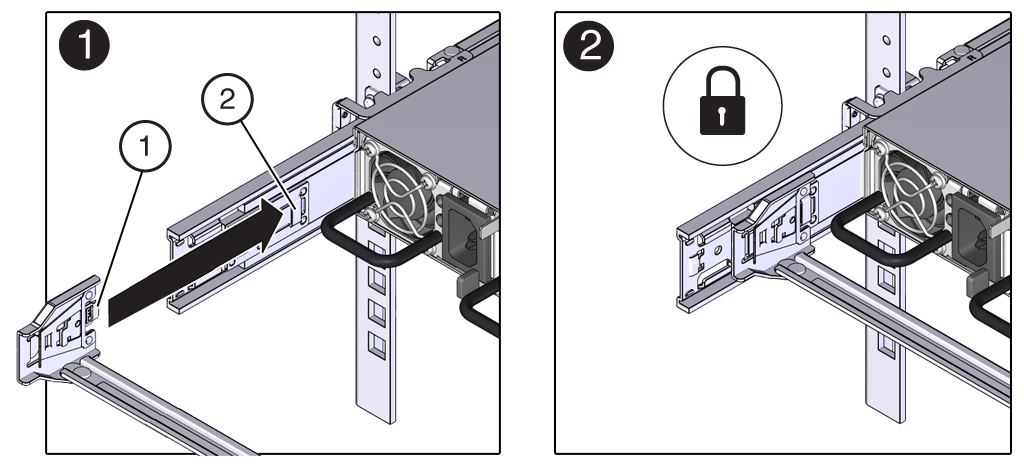

将 CMA 的连接器 A 插入左侧滑轨上的前部插槽,直至连接器在发出“咔嗒”一声后锁定到位 [方框 1 和 2]。
连接器 A 的卡舌(标注 1)会进入滑轨的前部插槽(标注 2)。
-
轻轻地拉一下前滑杆的左侧边缘,确认连接器 A 已正确固定。
-
将 CMA 的连接器 B 安装到右侧滑轨中:
-

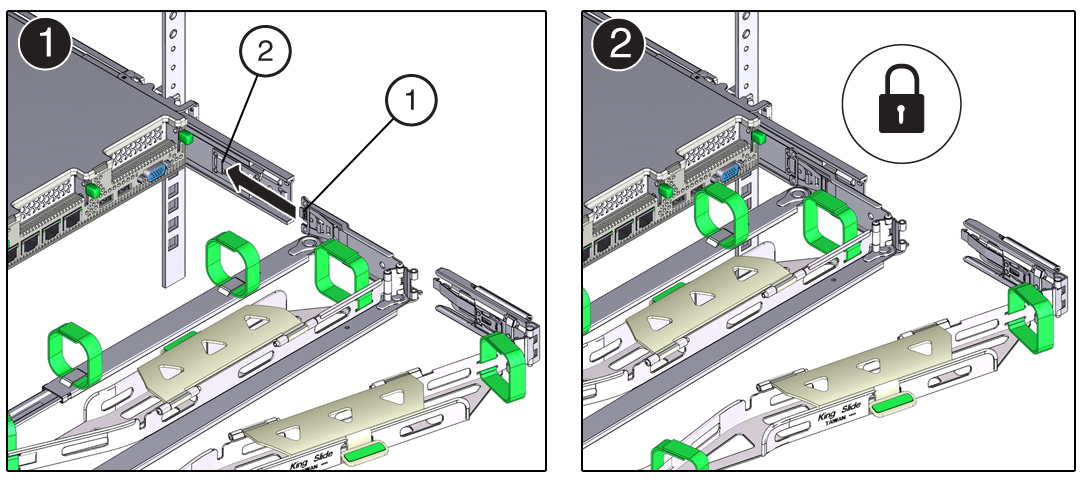

将 CMA 的连接器 B 插入右侧滑轨上的前部插槽,直至连接器在发出“咔嗒”一声后锁定到位 [方框 1 和 2]。
连接器 B 的卡舌(标注 1)会进入滑轨的前部插槽(标注 2)。
-
轻轻地拉一下前滑杆的右侧边缘,确保连接器 B 已正确固定。
-
将 CMA 的连接器 C 安装到右侧滑轨中:
-

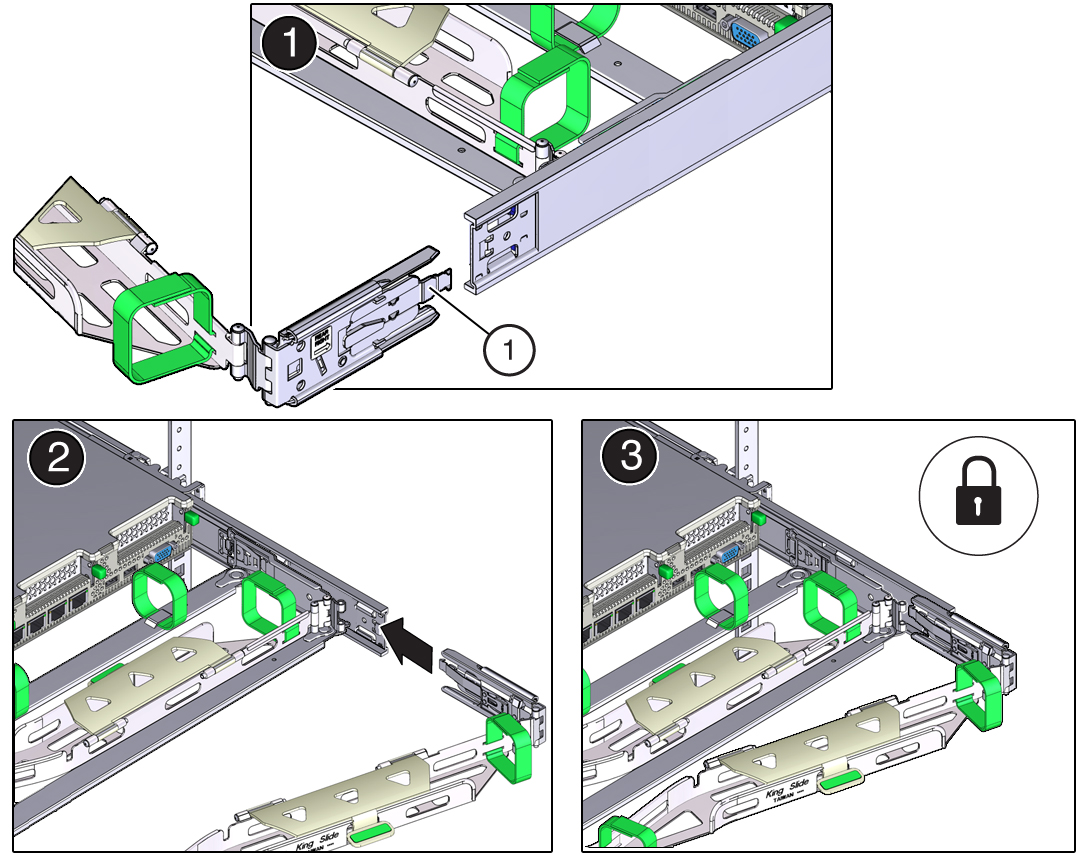

将连接器 C 与滑轨对齐,使锁紧弹簧(标注 1)位于右侧滑轨的内部(服务器端)[方框 1]。
-
将连接器 C 插入右侧滑轨,直至连接器发出“咔嗒”一声后锁定到位 [方框 2 和 3]。
-
轻轻地拉一下 CMA 后滑杆的右侧边缘,确保连接器 C 已正确固定。
-

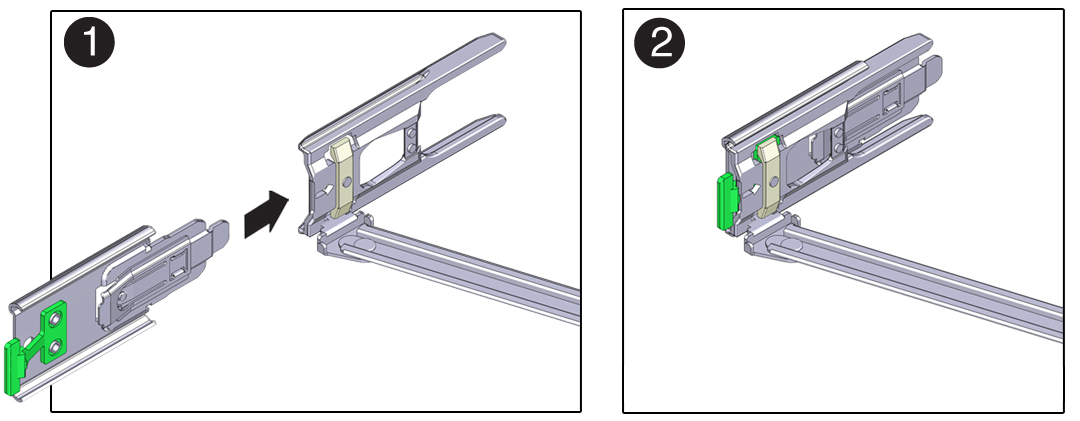

要准备安装 CMA 的连接器 D,请解开将滑轨锁定托架固定到连接器 D 的胶带,并确保该锁定托架与连接器 D 正确对齐 [方框 1 和 2]。
注 -
CMA 附带有用胶带固定到连接器 D 的滑轨锁定托架。必须先解开胶带,然后再安装此连接器。
-
将 CMA 的连接器 D 安装到左侧滑轨中:
-

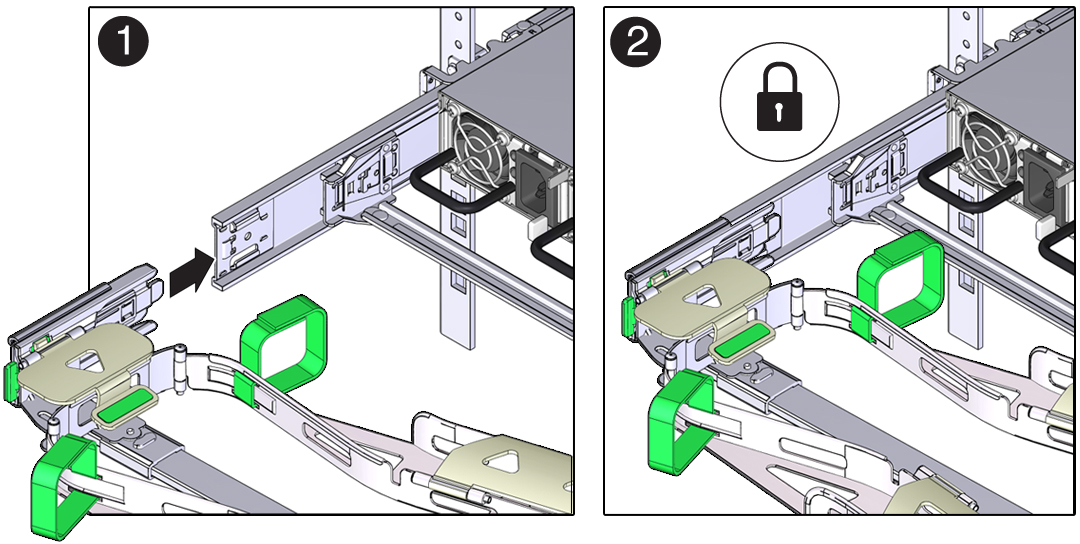

在滑轨锁定托架就位后,将连接器 D 及其关联的滑轨锁定托架插入左侧滑轨,直至连接器 D 在发出“咔嗒”一声后锁定到位 [方框 1 和 2]。
注 -
将连接器 D 插入滑轨中时,首选且较为简单的方法是将连接器 D 和锁定托架作为一个组合件安装到滑轨中。
-
轻轻地拉一下 CMA 后滑杆的左侧边缘,确保连接器 D 已正确固定。
注 -
滑轨锁定托架含有一个绿色释放卡舌。该卡舌用于释放和移除锁定托架,以便您可以移除连接器 D。
-
轻轻地拉一下四个 CMA 连接点,确保在 CMA 连接器已完全固定后才允许 CMA 悬空。
-
在通过 CMA 布置电缆之前,检验滑轨和 CMA 能否正常运行:
-
拉出所有机架防倾斜设备,防止在拉出服务器时机架向前倾斜。
| 注意 -
为了降低人身伤害风险,请先固定扩展机架机柜并拉出所有防倾斜设备,然后再从机架中拉出服务器。
|
有关固定机架的说明,请参见固定机架。
-
将服务器缓缓地拉出机架,直到滑轨到达其止动位置。
-
检查已连接的电缆是否存在任何缠绊或扭结。
-

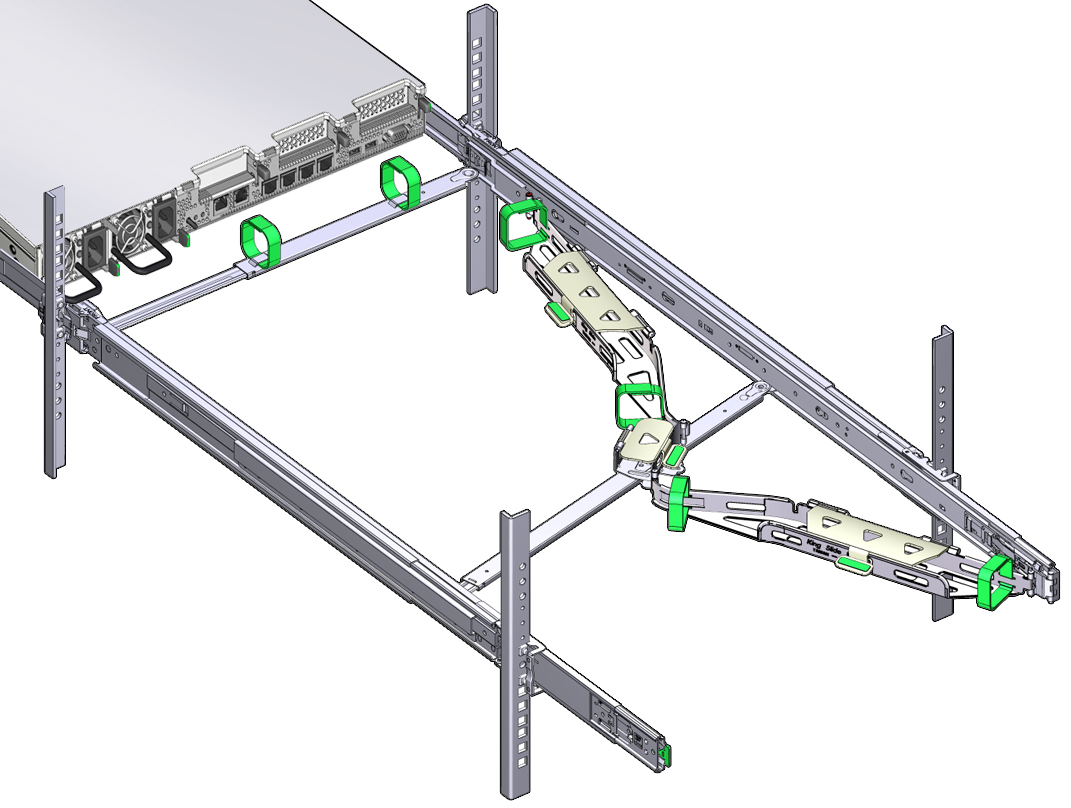

检验 CMA 是否在滑轨中完全伸出。
-
将服务器装回机架:
-
同时向服务器前端拉出并按住两个绿色释放卡舌(服务器两侧各一个),将服务器推入机架中。在将服务器推入机架时,请确保 CMA 缩回时无缠绕现象。
注 -
要拉出绿色释放卡舌,请将手指放在每个卡舌的中心(而不是后端),并在向服务器前端拉出卡舌时下压。
-
继续将服务器推入机架内,直到滑轨锁(位于服务器前部)与滑轨装置相啮合。
服务器到达正常机架位置时,您将会听到“咔嗒”一声。
-
根据需要,将电缆连接到服务器。
连接电缆中提供了有关连接服务器电缆的说明。
-

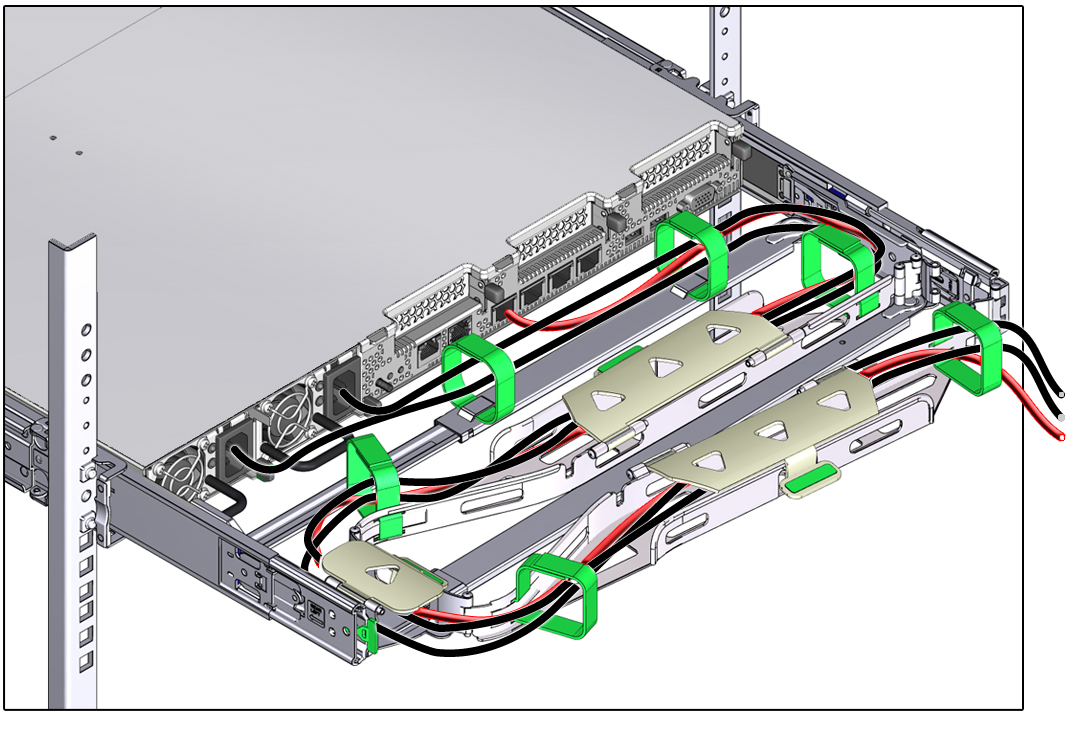

打开 CMA 电缆封盖,通过 CMA 的电缆槽布置好服务器电缆,关闭电缆封盖,然后用六个维可牢 (Velcro) 绑带固定住电缆。
请按以下顺序通过电缆槽布置电缆:
-
首先穿过最前面的电缆槽
-
然后穿过小的电缆槽
-
接着穿过最后面的电缆槽。
注 -
使用前滑杆上的维可牢 (Velcro) 绑带固定电缆时,请确保维可牢绑带不会缠绕在滑杆的底部;否则,当从机架中拉出服务器以及将其装回机架时,可能会阻碍滑杆的伸出和收回。
-
确保固定的电缆不会伸出所连接到的服务器的顶部或底部;否则,当从机架中拉出服务器以及将其装回机架时,电缆可能会被安装在机架中的其他设备挡住。
注 -
如有必要,请使用额外的维可牢 (Velcro) 绑带将电缆捆绑在一起,以确保电缆不会碰到其他设备。如果需要安装额外的维可牢 (Velcro) 绑带,请将这些绑带仅缠绕在电缆周围,而不要将任一 CMA 组件包含在内;否则,当从机架中拉出服务器以及将其装回机架时,可能会阻碍 CMA 滑杆的伸出和收回。
