通过 10GbE NIC 连接到 10GbE 客户机访问网络
-
确定通过 10GbE NIC 连接到 10GbE 客户机访问网络时您将使用哪种类型的电缆。
-
QSFP 到 4x SFP+ 分路器电缆－铜质电缆。此电缆不需要其他收发器。
-
MPO 到 4x LC 双股分路器电缆－光缆。此电缆需要其他收发器，不管是用于计算节点中的 10GbE NIC 还是用于 10GbE 交换机。先订购并安装这些收发器，然后再继续按照这些说明操作。
两种电缆都是一端有一个接头，另一端分出了四个接头，但您只需使用这四个接头中的两个即可。
-
- 找到安装于计算节点 1 的 PCIe 插槽 1 中的 10GbE NIC。
-
将电缆的单接头端连接到 10GbE NIC 中的 P 0 端口（最右侧的端口，或者端口 A）。
最左侧的端口（P 1 或者端口 B）处于非活动状态（未使用）。
-
在电缆的四接头端，将电缆的前两端（标有 A 和 B，或者 1 和 2）连接到与客户机访问网络相连的 10GbE 交换机，不连接电缆的另外两端（C 和 D，或者 3 和 4）。
如果您想要隔离两个端口上的网络通信，请将两根以太网电缆的另一端连接到两个不同的 10GbE 交换机，以创建两个独立的网络供客户机访问。
-
在计算节点 2 上重复Step 2 到Step 4，确保该计算节点以相同的方式连接到 10GbE 客户机访问网络。

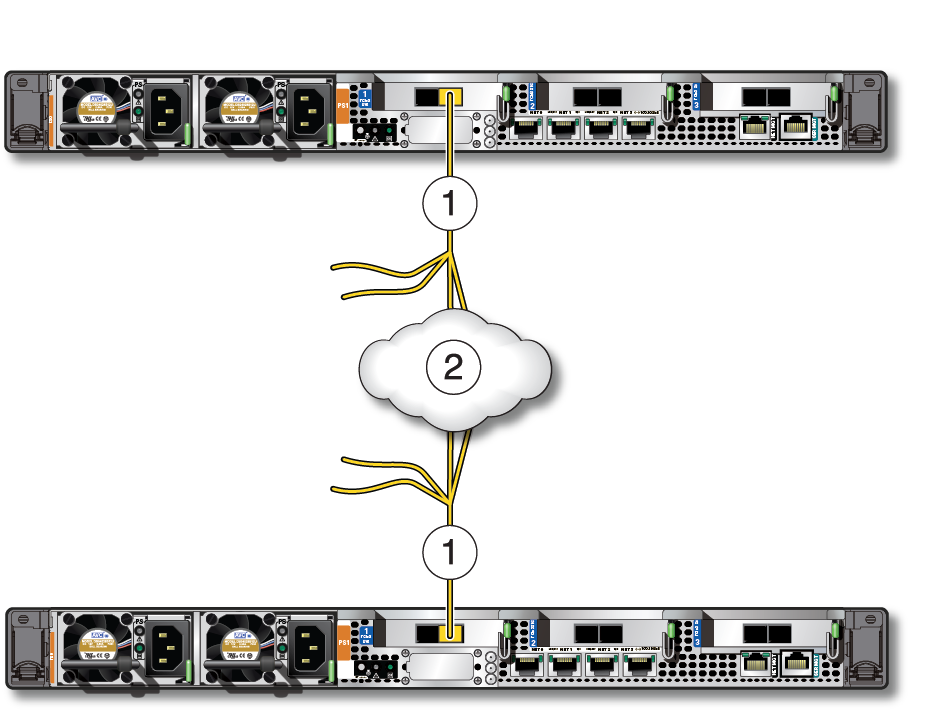

编号说明1从计算节点 1 和 2 上的 10GbE NIC 连接2通过 10GbE 交换机连接到客户机访问网络 -
将基本存储阵列连接到计算节点。
请参见将基本存储阵列连接到计算节点。
