7320 컨트롤러 개요

이 절에서는 Oracle ZFS Storage 7320 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 7x20 컨트롤러 설치를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 7420 또는 7320 컨트롤러 서비스를 참조하십시오.

7320 전기 사양

다음 목록은 7320 컨트롤러의 전기 사양을 보여줍니다.

커넥터

• 110-220v 콘센트에서 작동하는 C13 커넥터 2개

입력

• 공칭 주파수: 50/60Hz

• 정상 전압 범위: 100-120/200-240 VAC

• 최대 전류 AC RMS: 9.0 amps(최대)

• AC 작동 범위: 90-264 VAC

출력

• 3.3 VDC STBY: 3.6A

• +12 VDC: 62.3A

전력 소모량

• 최대 소비 전력: 873W

• 최대 열 출력: 2977BTU/시

• 볼트 암페어 정격: 891 VA @ 240 VAC, 0.98P.F

7320 기본 구성

7320 컨트롤러 기본 구성 옵션은 다음과 같습니다.

• 단일 또는 클러스터

• 24GB 또는 96GB RAM

• 2x2.4GHz 쿼드 코어 프로세서

• 외부 SAS HBA 1개

• 10/100/1000 이더넷 포트 4개

7320 전면 패널 구성요소

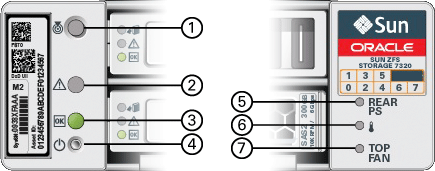

다음 그림과 범례는 전면 패널 LED를 보여줍니다.

그림 39  7320 컨트롤러 전면 패널

그림 범례 1 위치 버튼/LED 2 서비스 요청 LED(주황색) 3 전원/OK LED(녹색) 4 전원 버튼 5 후면 전원 공급 장치 6 시스템 과열 LED 7 상단 팬

다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여줍니다. 운영체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2~5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 40  7320 전면 패널 드라이브 위치

디스크 드라이브 위치 HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7

7320 후면 패널 구성요소

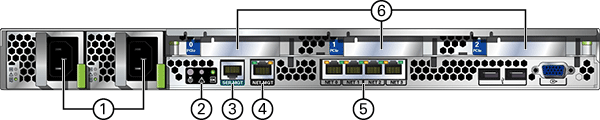

다음은 7320 스토리지 컨트롤러 후면 패널의 그림입니다. Sun 375-3609는 슬롯 2에 속하고, 다른 슬롯에 설치할 수 없으며, 두번째 슬롯은 옵션으로 제공되지 않습니다.

PCIe 카드에 대한 자세한 내용은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 7320 구성 옵션을 참조하십시오.

그림 41  7320 컨트롤러 후면 패널

그림 범례 1 전원 공급 장치 2 SC 요약 상태 LED 3 직렬 관리 포트 4 네트워크 관리(NET MGT) 10/100 BASE-T 이더넷 포트 5 이더넷 포트 6 PCIe 슬롯

7320 컨트롤러에는 다음 포트가 있습니다.

• 이더넷 포트 - 10/100/1000Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 포트(NET 0, NET 1, NET 2, NET 3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.

• 네트워크 관리 포트 - 네트워크 관리 커넥터(NET MGT)는 RJ-45 10/100 BASE-T 이더넷 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.



• 직렬 관리 포트 - 직렬 관리 커넥터(SERIAL MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 단말기 연결입니다.
