Oracle Storage Drive Enclosure DE2-24

이 절에서는 DE2-24P 및 DE2-24C Disk Shelf의 전면 및 후면 패널 구성요소에 대해 소개합니다.

DE2-24 Disk Shelf

Oracle Storage Drive Enclosure DE2-24P는 24 2.5" SAS-2 드라이브를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공합니다. SSD는 빨라진 쓰기 작업을 제공하며, 일부 컨트롤러의 경우 읽기 최적화 캐시 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

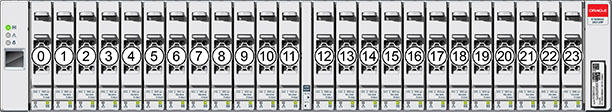

그림 9  DE2-24P 드라이브 위치(전면 보기)

Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD 가 지원됩니다. 로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

일부 컨트롤러의 경우 읽기 최적화 캐시 SSD를 DE2-24P Disk Shelf에 설치할 수도 있습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 구성을 참조하십시오.

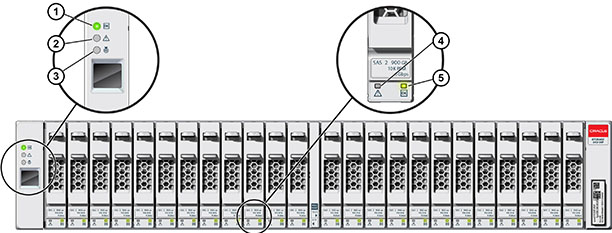

그림 10  DE2-24P 상태 표시등(전면 보기)

그림 범례 1 시스템 전원 표시기 2 모듈 결함 표시기 3 위치 표시기 4 전원/작동 표시등 5 드라이브 결함 표시기

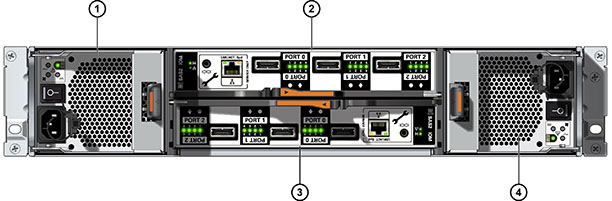

그림 11  DE2-24P 후면 패널

그림 범례 1 팬 모듈이 포함된 전원 공급 장치 0 2 I/O 모듈 1 3 I/O 모듈 0 4 팬 모듈이 포함된 전원 공급 장치 1

DE2-24C Disk Shelf

Oracle Storage Drive Enclosure DE2-24C는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공합니다. SSD는 빨라진 쓰기 작업을 제공하며, 일부 컨트롤러의 경우 읽기 최적화 캐시 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

그림 12  DE2-24C 드라이브 위치(전면 보기)

Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD 가 지원됩니다. 로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

일부 컨트롤러의 경우 읽기 최적화 캐시 SSD를 DE2-24C Disk Shelf에 설치할 수도 있습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 구성을 참조하십시오.

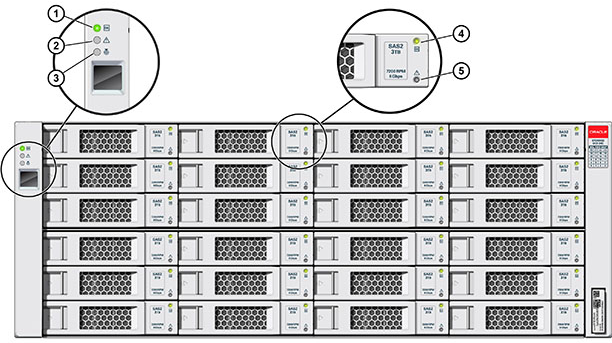

그림 13  DE2-24C 상태 표시등(전면 보기)

그림 범례 1 시스템 전원 표시기 2 모듈 결함 표시기 3 위치 표시기 4 전원/작동 표시등 5 드라이브 결함 표시기

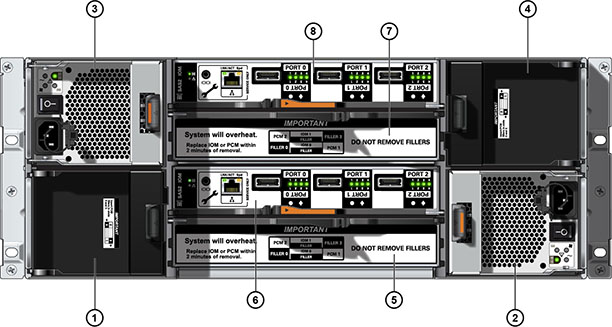

그림 14  DE2-24C 후면 패널

그림 범례 1 전원 공급 장치 필러 패널, 슬롯 0 2 팬 모듈이 포함된 전원 공급 장치 1 3 팬 모듈이 포함된 전원 공급 장치 2 4 전원 공급 장치 필러 패널, 슬롯 3 5 I/O 모듈 필러 패널 6 I/O 모듈 0 7 I/O 모듈 필러 패널 8 I/O 모듈 1

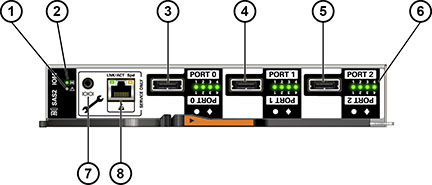

그림 15  DE2 I/O 모듈 표시등

그림 범례 1 결함/위치 표시등 2 전원/OK 표시등 3 SAS-2 포트 0 4 SAS-2 포트 1 5 SAS-2 포트 2 6 호스트 포트 작동 표시기 7 Oracle Service 전용 8 Oracle Service 전용

DE2-24C 및 DE2-24P Disk Shelf는 동일한 I/O 모듈을 사용합니다.

그림 16  DE2 전원 공급 장치 표시등

그림 범례 1 DC 전원 오류 표시기 2 팬 결함 표시기 3 AC 전원 오류 표시기 4 전원 공급 장치 상태 표시기 5 전원 켜짐/꺼짐 스위치 6 범용 전원 입력 커넥터 7 전원 코드 고정 끈

DE2-24C 및 DE2-24P Disk Shelf는 동일한 전원 공급 장치를 사용합니다.
