ZS3-2 컨트롤러 개요

이 절에서는 Oracle ZFS Storage ZS3-2 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 ZS3-2 컨트롤러 설치를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS3-2 컨트롤러 서비스를 참조하십시오.

ZS3-2 물리적 사양

ZS3-2 컨트롤러 2U 섀시 치수는 다음과 같습니다.

치수
측정값
치수
측정값
높이
87.4mm(3.44인치)
깊이
514mm(20.25인치)
너비
445mm(17.52인치)
무게
18.70kg(41.23파운드)

ZS3-2 전기 사양

ZS3-2 컨트롤러 전기 사양은 다음과 같습니다. 나열된 전력 소모량은 전원 공급 장치의 최대 정격 전력 소모량입니다. 해당 소비량은 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

커넥터

  • 110-220v 콘센트에서 작동하는 C13 커넥터 2개

입력

  • 공칭 주파수: 50/60Hz(47 - 63Hz 범위)

  • 정상 전압 범위: 100-120/200-240 VAC

  • 최대 전류 AC RMS: 6.8 A @ 100–120 V/3.4 A @ 200–240 V

  • AC 작동 범위: 90-264 VAC

출력

  • 3.3 VDC STBY: 3.0A

  • +12 VDC: 86.7A

전력 소모량

  • 최대 소비 전력: 890W 최대

  • 최대 열 출력: 3026BTU/시

  • 볼트 암페어 정격: 908 VA @ 240 VAC, 0.98P.F

ZS3-2 음향 잡음 방출

ISO 7779에 정의된 요구사항에 따라 이 제품의 작업장별 소음 레벨은 70dB(A)를 넘지 않습니다.

ZS3-2 구성 옵션

ZS3-2 컨트롤러는 Intel Xeon 프로세서가 탑재된 엔터프라이즈급 랙 마운트 x86 시스템으로, 높은 성능과 확장 공간을 위해 컴팩트 2U 풋프린트 내에 확장 가능한 PCIe 슬롯과 DIMM 슬롯 16개를 갖추고 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.

CPU
메모리
Readzilla
부트 드라이브
PCIe 슬롯
HBA
2x8코어, 2.1GHz
256GB 16x16GB
512GB 16x32GB
SSD 1-4개
2.5인치 SAS HDD 2개
전용 2개, 사용 가능 4개
4 포트(4x4) SAS-2 6Gb/s 외부

최신 구성요소 사양은 http://oracle.com/zfsstorage를 참조하십시오.

ZS3-2 전면 패널 구성요소

ZS3-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성요소는 다음 그림에 나와 있습니다.

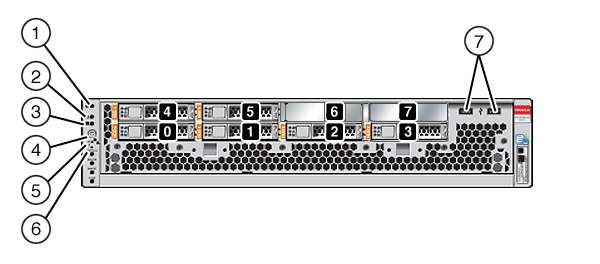

그림 33  ZS3-2 컨트롤러 전면 패널

image:ZS3-2 컨트롤러의 전면 보기를 보여주는 그림

드라이브 슬롯 0과 1에는 미러링된 SAS-2 부트 드라이브가 두 개 있습니다. 최대 4개의 읽기 캐시 SSD로 슬롯 2~5를 순서대로 채울 수 있습니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다. 지원되는 HDD 및 SSD에 대한 자세한 내용은 Oracle Systems Handbook을 참조하십시오.

그림 범례
1 로케이터 LED/버튼(흰색)
2 서비스 작업 요청 LED(주황색)
3 전원 OK LED(녹색)
4 전원 버튼
5 서비스 프로세서 OK LED(녹색)
6 팬/CPU/메모리 서비스 요청 LED
7 USB 2.0 포트

주 -  팬/CPU/메모리 서비스 요청 LED 아래의 LED는 현재 사용되지 않습니다.

ZS3-2 후면 패널 구성요소

ZS3-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성요소는 다음 그림에 나와 있습니다.

PCIe 카드에 대한 자세한 내용은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS3-2 PCIe I/O 카드를 참조하십시오.

그림 34  ZS3-2 컨트롤러 후면 패널

image:ZS3-2 컨트롤러 후면의 구성요소를 보여주는 그림

그림 범례
1 SAS-2 HBA(슬롯 1)
2 4x4 SAS-2 HBA(슬롯 2)
3 PCIe 슬롯 3
4 PCIe 슬롯 4
5 PCIe 슬롯 5
6 PCIe 슬롯 6
7 AC 전원 공급 장치 PS1(위쪽), PS0(아래쪽)
8 시스템 상태 LED
9 USB 2.0 포트
10 SP 15핀 VGA 비디오 포트
11 직렬 관리 포트
12 네트워크 관리(NET MGT) 10/100 BASE-T 이더넷 포트
13 알람 포트, DB-15 커넥터(ZS3-2의 경우 사용되지 않음)
14-16 클러스터 I/O 포트
17 10기가비트 이더넷 포트
18 섀시 접지 포스트

주 -  3개의 클러스터 I/O 포트(0, 1 및 GigE)가 클러스터 상호 연결 전용으로 예약되어 있습니다.

ZS3-2 컨트롤러에는 다음 포트가 있습니다.

  • 이더넷 포트 - ZS3-2에는 NET 3, NET 2, NET 1 및 NET 0으로 표시된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 후면 패널의 왼쪽에서 오른쪽 순서대로 있습니다. 포트는 100Mbit/초, 1000Mbit/초 또는 10Gbit/초의 속도로 작동합니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

    image:4개의 이더넷 포트 및 레이블을 보여주는 그림

    이 표에 설명된 것과 같이, 각 NET 포트 위에 있는 LED는 각 포트의 링크/작동(왼쪽) 및 속도(오른쪽) 표시기입니다.

    연결 유형
    EEE 용어
    속도 LED 색상
    전송 속도
    고속 이더넷
    100BASE-TX
    꺼짐
    100Mbit/초
    기가비트 이더넷
    1000BASE-T
    주황색
    1000Mbit/초
    10기가비트 이더넷
    10GBASE-T
    녹색
    10000Mbit/초
  • 클러스터 I/O 포트 - 2개의 클러스터 직렬 포트(0 및 1)와 1개의 이더넷 포트가 클러스터 구성을 형성하는 컨트롤러 2개의 통신을 제공합니다. 케이블을 연결하여 클러스터를 구성하는 방법은 Disk Shelf 케이블 연결을 참조하십시오.

    image:3개의 클러스터 입력 출력 포트를 보여주는 그림


    Caution

    주의  -  클러스터 직렬 포트(0 및 1)에서 RJ-45 케이블을 분리할 때는 RJ-45 내부함이 손상되지 않도록 특히 주의하십시오. 클러스터 직렬 포트에서 RJ-45 케이블을 제대로 분리하려면 RJ-45 케이블 분리를 참조하십시오.


  • 네트워크 관리 포트 - 네트워크 관리 커넥터(NET MGT)는 RJ-45 10/100 BASE-T 이더넷 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

    image:네트워크 관리 포트를 보여주는 그림

  • 직렬 관리 포트 - 직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 단말기 연결을 제공합니다.

    image:직렬 관리 포트를 보여주는 그림

  • HBA 포트 - ZS3-2의 PCIe 슬롯 2에 설치된 4x4 SAS-2 HBA는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 아래에서 보듯이 0에서 3까지 왼쪽에서 오른쪽으로 번호가 지정됩니다.

    image:HBA의 포트 번호 0~3을 보여주는 그림

선택적 케이블 관리 암

다음 그림에서는 2세대 CMA(케이블 관리 암)의 구성요소를 식별합니다. CMA 설치 지침을 참조하십시오.

그림 35  케이블 관리 암 구성요소

image:케이블 관리 암의 구성요소를 보여주는 그림

그림 범례
1 커넥터 A
2 전면 슬라이드 바
3 벨크로 스트랩(6)
4 커넥터 B
5 커넥터 C
6 커넥터 D
7 슬라이드 레일 래치 브래킷(커넥터 D와 함께 사용됨)
8 후면 슬라이드 바
9 케이블 덮개
