2 Indicadores y controles de montaje en rack

En este capítulo se proporciona información sobre los indicadores y los interruptores ubicados en la unidad de montaje en rack.

Panel frontal

El chasis de la configuración de montaje en rack de la unidad de cinta T10000 contiene una o dos unidades. El panel frontal del chasis (Figura 2-1) proporciona carga y descarga manual de cartuchos de cinta en cada unidad por medio de ranuras de cartuchos separadas. El panel frontal también incluye un panel de operador dual que se monta en las ranuras de cartuchos. La parte superior es para la unidad A (izquierda) y la parte inferior es para la unidad B (derecha).

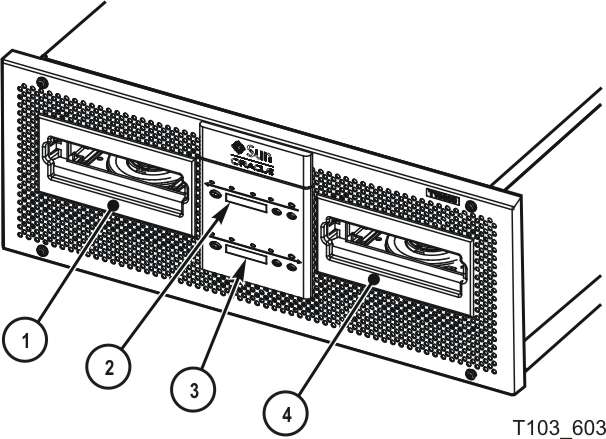

Figura 2-1 Panel frontal del chasis de montaje en rack

El texto adyacente describe Figura 2-1 .

Leyenda de la ilustración:

1 - Ranura de cartucho de unidad A

2 - Panel de operador de unidad A

3 - Panel de operador de unidad B

4 - Ranura de cartucho de unidad B

Ranura de carga/descarga

Las ranuras de cartuchos aceptan solo los cartuchos de cinta StorageTek T10000 o StorageTek T10000 T2. Todos los demás tipos de cartuchos no se cargan en la unidad de cinta T10000. Una vez que haya insertado un cartucho de cinta, el mecanismo de carga baja el cartucho hasta el motor del eje y enrosca la cinta.

Indicadores y controles del panel de operador

El panel de operador dual del chasis de montaje en rack (Figura 2-2) proporciona un control independiente e indicaciones para las dos unidades de cinta T10000 de montaje en rack. Cada sección tiene cuatro botones microinterruptores, cuatro indicadores y una ventana de visualización de diez caracteres. En la Tabla 2-1, se describen los controles, y, en la Tabla 2-2, se describen los indicadores del indicador.

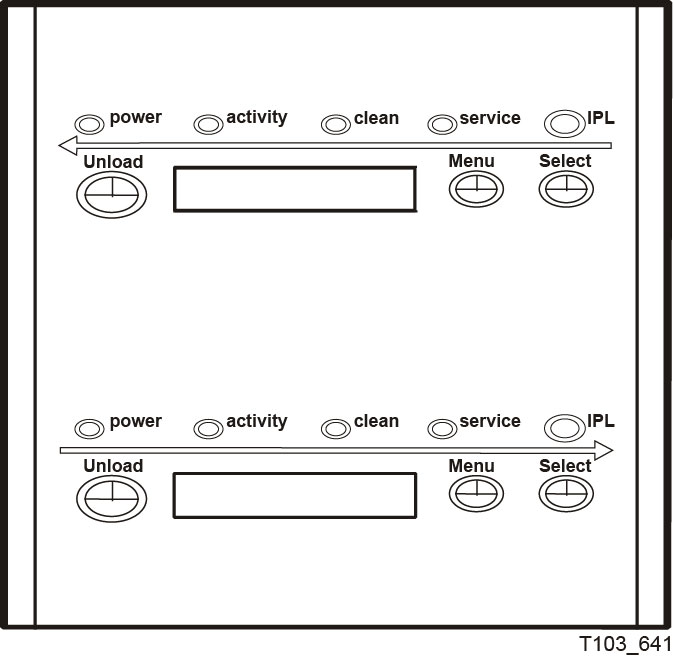

Figura 2-2 Panel del operador

El texto adyacente describe Figura 2-2 .

La Tabla 2-1 tiene dos columnas en las que se muestran los cuatro botones microinterruptores del panel de operador y se explica cómo se usan.

Tabla 2-1 Controles del panel de operador

Botón Uso

Unload (Descarga)

Inicia el rebobinado del cartucho y la operación de descarga

Menu (Menú)

Pasa por la secuencia de menú o responde No en una opción de la ventana de visualización

Select (Seleccionar)

Responde a una opción que aparece en la ventana de visualización o alterna/incrementa una variable durante una secuencia de menú

IPL (empotrado)

Inicia una IPL


En Tabla 2-2, se muestran los estados del indicador del panel frontal y las acciones recomendadas. En la tabla, se muestran los cuatro indicadores (power [energía], activity [actividad], clean [limpieza] y service [servicio]), el estado del indicador, el significado de la indicación y la acción recomendada.

Tabla 2-2 Indicadores del panel de operador

Estado del indicador Significado Acción recomendada

Power (Energía): Apagado

Activity (Actividad): Apagado

Clean (Limpieza): Apagado

Service (Servicio): Apagado

La unidad no tiene energía.

Encienda la unidad.

Power (Energía): Parpadeo

Activity (Actividad): Apagado

Clean (Limpieza): Apagado

Service (Servicio): Apagado

Tiene energía, la IPL está en curso.

Espere a que se complete la IPL.

Power (Energía): Parpadeo constante

Activity (Actividad): Apagado

Clean (Limpieza): Apagado

Service (Servicio): Apagado

Se produjo un fallo de energía en la secuencia de IPL.

Apague y vuelva a encender la unidad. Si el problema persiste, póngase en contacto con el personal de servicio autorizado.

Power (Energía): Encendido

Activity (Actividad): Apagado

Clean (Limpieza): Apagado

Service (Servicio): Apagado

Tiene energía; se completó la IPL, pero no se cargó el cartucho.

Cargue un cartucho según sea necesario.

Power (Energía): Encendido

Activity (Actividad): Encendido

Clean (Limpieza): Apagado

Service (Servicio): Apagado

Tiene energía, el cartucho está cargado (la cinta no se mueve).

Preparado para los comandos de lectura/escritura de la aplicación de software del host.

Power (Energía): Encendido

Activity (Actividad): Parpadeo

Clean (Limpieza): Apagado

Service (Servicio): Apagado

Tiene energía, el cartucho está cargado (la cinta se mueve).

Ninguna, operación de lectura/escritura o ubicación en curso.

Power (Energía): Encendido

Activity (Actividad): Encendido/Apagado

Clean (Limpieza): Encendido

Service (Servicio): Apagado

Se debe limpiar el trayecto de la cinta de la unidad (consulte Limpieza de la unidad de cinta).

Inserte un cartucho de limpieza.

Power (Energía): Encendido

Activity (Actividad): Parpadeo

Clean (Limpieza): Parpadeo

Service (Servicio): Apagado

Cartucho de limpieza cargado y en movimiento.

Espere a que se complete la operación de limpieza.

Power (Energía): Encendido

Activity (Actividad): Encendido/Apagado

Clean (Limpieza): Apagado

Service (Servicio): Parpadeo

Se produjo un error y se guardaron datos de volcado.

Lea el mensaje que se muestra. Consulte la Tabla D-1 para obtener más información sobre el mensaje.

Power (Energía): Encendido

Activity (Actividad): Apagado

Clean (Limpieza): Apagado

Service (Servicio): Encendido (continuo)

Se produjo un error de hardware de la unidad.

Inicie una IPL. Si el problema persiste, póngase en contacto con el personal de servicio autorizado.


Ventana de visualización del panel de operador

En la ventana, se muestran mensajes alfanuméricos relativos al funcionamiento de la unidad:

  • Estado de la unidad

  • Selecciones de menú y opciones de configuración

  • Mensajes de error y códigos de síntomas de fallos

  • Mensajes generados por el host

La ventana de visualización está conformada por una fila horizontal y diez segmentos de conjuntos. Cada segmento tiene un conjunto de 35 puntos (cinco en el ancho por siete en el largo). Cada conjunto puede formar una letra en mayúscula o minúscula, un número o un carácter especial (como un asterisco [*]).

Para mostrar varios mensajes o un mensaje de más de diez caracteres, la ventana alterna entre los grupos de caracteres requeridos.

Nota:

En Apéndice D, se muestran los mensajes que podrían aparecer en la ventana de visualización.

Panel posterior

En Figura 2-3, se muestra la parte posterior del chasis de montaje en rack. Un conector de corriente alterna y un interruptor de corriente alterna suministran energía de corriente alterna a ambas fuentes de alimentación de la unidad, que están montadas internamente, entre las unidades.

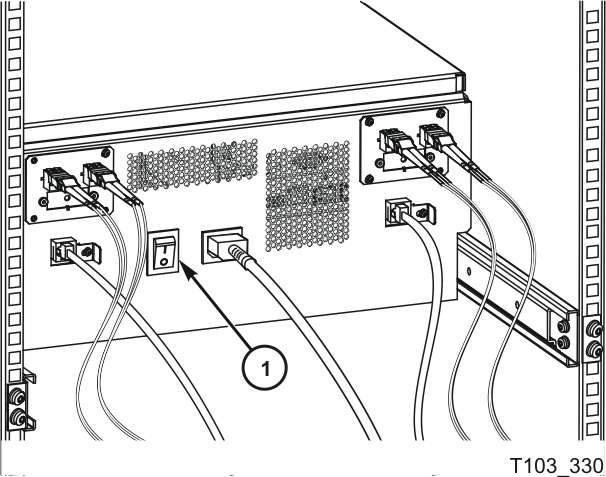

Figura 2-3 Panel posterior del chasis de montaje en rack

El texto adyacente describe Figura 2-3 .

Leyenda de la ilustración:

1 - Interruptor de corriente alterna

Nota:

El indicador de estado de la unidad y el indicador de estado de cifrado, para unidades con capacidad de cifrado, pueden verse a través de las cuadrículas de refrigeración (esto no se aplica a la unidad de cinta T10000D).
