Installation d'un module de fixation de câbles ZS3-2

Langue :

Suivez la procédure ci-après pour installer le module de fixation des câbles (CMA, cable management arm) facultatif sur un contrôleur ZS3-2.

Avant de commencer

Déballez le module de fixation des câbles (CMA) et identifiez ces composants.

Suivez la procédure ci-après pour préparer l'installation du module de fixation des câbles (CMA, cable management arm) :

Acheminez les câbles de cluster, les câbles d'hôte à long terme (y compris les câbles InfiniBand, Fibre Channel et Ethernet) et jusqu'à 12 câbles SAS d'étagère de disques via le CMA.
N'acheminez pas les câbles en guirlande SAS courts à travers le CMA. N'acheminez pas un nombre excessif de câbles si les fixations du CMA s'affaissent ou si sa structure semble inadaptée au poids des câbles.
Si vous utilisez deux contrôleurs en cluster au milieu du rack avec des étagères de disques au-dessus ou en dessous, vous pouvez répartir les câbles sur les deux CMA afin que les câbles soient correctement acheminés vers les étagères de disques du haut et du bas du rack.
Si vous retirez par la suite le CMA, assurez-vous de le tenir pendant que vous retirez les connecteurs.

Si le CMA contient des capots de câbles plats (pour un châssis 1U), installez les capots de câbles ronds 2U fournis dans le kit d'accessoires.
Pour remplacer les capots de câbles plats :
1. Retirez chaque capot de câble plat en soulevant la poignée de capot de câble.
2. Ouvrez-le à 180 degrés de la position horizontale.
3. Exercez une pression vers le haut sur le bord extérieur de chaque connecteur de charnière jusqu'à ce que le connecteur de charnière se détache de la charnière.
4. Placez chaque capot de câble rond à l'horizontale par rapport aux charnières et alignez les connecteurs de charnières avec les charnières.
5. A l'aide de votre pouce, exercez une pression vers le bas sur chaque connecteur de charnières pour emboîter le connecteur de charnières dans son emplacement.
6. Abaissez les capots de câbles et appuyez sur la poignée de capot de câbles pour les verrouiller dans la position de fermeture.
Assurez-vous que les six bandes Velcro sont taraudées dans le CMA.
Afin d'éviter que le rack ne bascule, assurez-vous que tous les dispositifs antibasculement du rack sont étendus.
Etendez le contrôleur de stockage sur environ 13 cm hors de l'avant du rack.

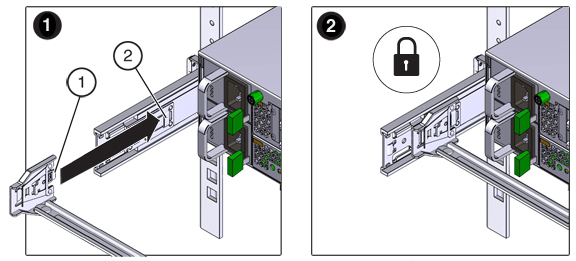

A l'arrière du rack, insérez le connecteur A du CMA dans l'emplacement avant sur la glissière gauche jusqu'à ce qu'il s'enclenche en émettant un clic (images 1 et 2).
L'onglet du connecteur A (1) passe dans l'emplacement avant de la glissière (2). Tirez doucement sur le côté gauche de la barre coulissante avant afin de vérifier que le connecteur A est correctement inséré.
Tenez le CMA et ne le laissez pas pendre sous son poids avant qu'il ne soit fixé aux quatre points de connexion.

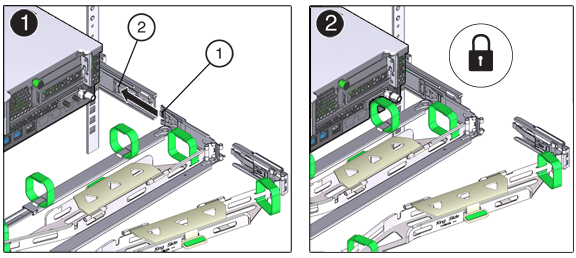

Insérez le connecteur B du CMA dans l'emplacement avant sur la glissière droite jusqu'à ce qu'il s'enclenche en émettant un clic (images 1 et 2).
L'onglet du connecteur B (1) passe dans l'emplacement avant de la glissière (2). Tirez doucement sur le côté droit de la barre coulissante avant afin de vérifier que le connecteur B est correctement inséré.

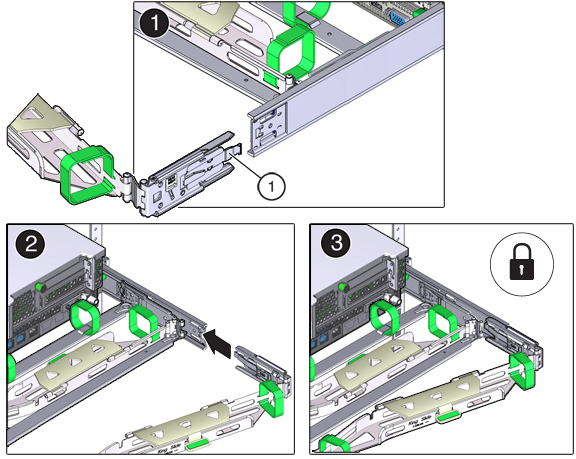

Pour installer le connecteur C du CMA dans la glissière droite, effectuez la procédure suivante :
1. Alignez le connecteur C avec la glissière afin que le ressort de verrouillage (1) soit placé à l'intérieur (côté serveur) de la glissière droite (1).
2. Insérez le connecteur C dans la glissière droite jusqu'à ce qu'il s'enclenche en émettant un clic (images 2 et 3).
3. Tirez doucement sur le côté droit de la barre coulissante arrière du CMA afin de vérifier que le connecteur C est correctement inséré.
Pour préparer l'installation du connecteur D du CMA, retirez la bande fixant le crochet de bascule de la glissière au connecteur D et assurez-vous que le crochet de bascule est correctement aligné avec le connecteur D (images 1 et 2).

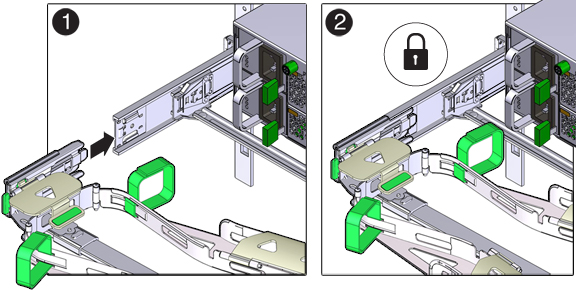

Tout en maintenant le crochet de bascule de la glissière en place, insérez le connecteur D et le crochet de bascule de glissière qui lui est associé dans la glissière gauche jusqu'à ce que le connecteur D s'enclenche en émettant un clic (images 1 et 2).
Lorsque vous insérez le connecteur D dans la glissière, la méthode la plus simple et privilégiée est d'installer le connecteur D et le crochet de bascule en un ensemble dans la glissière.
Tirez doucement sur le côté gauche de la barre coulissante arrière du CMA afin de vérifier que le connecteur D est correctement inséré.
Tirez doucement sur les quatre points de connexion du CMA pour vous assurer que les connecteurs du CMA sont complètement insérés avant de cesser de soutenir le CMA.
Vérifiez que les glissières et le CMA fonctionnent correctement avant d'acheminer les câbles par le CMA :
1. Assurez-vous que tous les dispositifs anti-basculement du rack sont étendus afin d'éviter le basculement du rack.

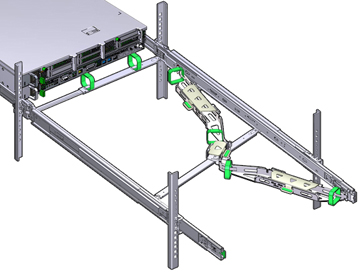

2. Retirez le contrôleur de l'avant du rack jusqu'à ce que le CMA soit complètement déployé.
Replacez le contrôleur de stockage dans le rack. Lorsque vous poussez le contrôleur de stockage à l'intérieur du rack, vérifiez que le CMA rentre sans plier.

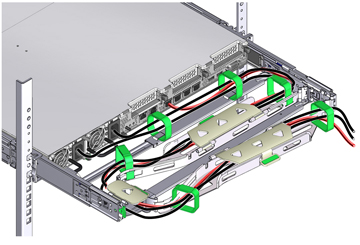

Ouvrez les capots de câbles du CMA, acheminez les câbles du contrôleur par les chemins de câbles du CMA, fermez les capots de câbles et fixez les câbles avec les six bandes Velcro. Acheminez les câbles via les chemins de câbles dans l'ordre suivant : acheminez les câbles via le chemin de câbles avant, puis via le petit chemin de câbles, puis via le chemin de câbles arrière.
Lorsque vous sécurisez les câbles avec les bandes Velcro situées sur la barre coulissante avant, vérifiez que les bandes Velcro ne s'enroulent pas au bas de la barre coulissante.
Sinon, l'extension et la contraction de la barre coulissante pourraient être entravées lorsque le serveur est retiré du rack et lorsqu'il y est réinséré.
Vérifiez que les câbles sécurisés ne dépassent pas le dessus ou le dessous du bas du serveur auquel ils sont rattachés..
Sinon, les câbles risquent de s'accrocher à d'autres équipements installés dans le rack lorsque le serveur est retiré du rack ou lorsqu'il y est réinséré.
Si nécessaire, regroupez les câbles à l'aide de bandes Velcro supplémentaires pour vous assurer qu'ils restent à l'écart du reste du matériel.
Si vous devez installer des bandes Velcro supplémentaires, enroulez-les uniquement autour des câbles et non pas autour des composants du CMA ; sinon, l'extension et la contraction des barres coulissantes du CMA pourraient être entravées lorsque le serveur est retiré du rack et lorsqu'il y est réinséré.
