この章では、Oracle Private Cloud at Customerオファリングの概念上の原則と、システムが構築するアーキテクチャについて説明します。 コア・システムはOracle Private Cloud Applianceで、これは大きく異なる物理ネットワーク・アーキテクチャを持つ2つのバージョンに存在します。 ここでは、Ethernetファブリックを含むシステムについて説明します。 InfiniBandベース・システムと同等の説明は、第3.6項、「InfiniBand FabricとのOracle Private Cloud at Customerのアーキテクチャ」を参照してください。
年について、OracleおよびOracle以外のワークロードを実行するために、Oracle Private Cloud Applianceはクラウド単純性、正確性および拡張度を顧客データ・センター内のデプロイメントと結び付けています。 Oracle Private Cloud at Customerは、最大16のディスク・シェルフとOracle Advanced Support GatewayのOracle ZFS Storage Appliance ZS7-2を追加することで、Oracle Private Cloud Applianceの機能を拡張します。 ゲートウェイにより、サブスクリプションで最も重要なファクタが有効化されます: インフラストラクチャ全体のOracleによる完全な管理。独自のデータ・センター内にデプロイされます。
webベースのセルフサービス管理インタフェースOracle Enterprise Manager 13cでは、顧客に対してサービス管理機能への対話型アクセスが提供されます。 Oracle Private Cloud at Customer環境はデータ・センター内でホストされているため、クライアント・アクセスを制御するためのファイアウォールは実装されません。 ただし、必要に応じて、ネットワーク内に追加のファイアウォールを実装することはできません。

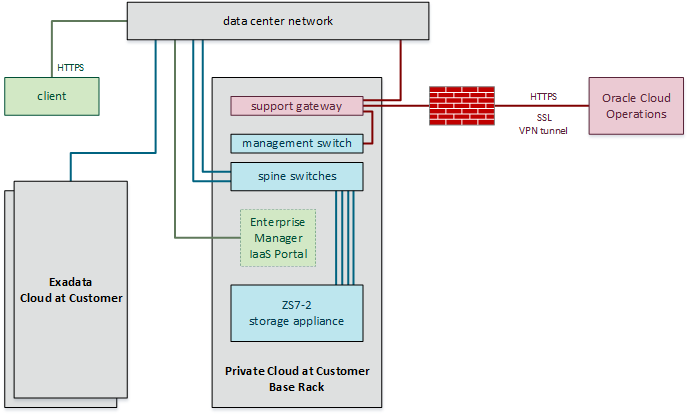

「図3.1」では、Oracle Private Cloud at Customerアーキテクチャの高レベルなビューが単一のダイアグラムに表示されます。 技術的なパースペクティブからは、アーキテクチャはOracle Private Cloud Appliance X8-2と同一ですが、コンピュート・ノードの最大数がこれより少なく、組込みOracle ZFS Storage Appliance ZS7-2のオプションのストレージ容量拡張が追加されます。
Oracleは、物理的なコンピュート・ノードのハードウェア、ネットワーク・スイッチ、電力配分装置(PDU)、Oracle Integrated Lights Out Managerインタフェース(ILOM)、およびストレージなどのOracle Private Cloud at Customerインフラストラクチャ・コンポーネントを監視および管理します。 これらの操作は、ネットワークDMZ内にあるOracle Advanced Support Gatewayを使用して、Oracleがリモートで実行します。
