ポートの識別

このトピックでは、ポートのピンについて説明します。

USB ポート

サーバー背面から 2 つの USB 3.0 ポート、前面から 2 つの USB 2.0 ポートを利用できます。フロントパネルのコンポーネントおよび 背面パネルのコンポーネントで USB ポートの位置を確認してください。USB ポートはホットプラグをサポートしています。サーバーの動作中でも、サーバーの動作に影響を与えることなく USB ケーブルや周辺デバイスを接続および切断できます。

各 USB 2.0 ポートは 500 mA で 5 V を供給します。

各 USB 3.0 ポートは 900 mA で 5 V を供給します。


注 -  4 つの USB コントローラ (前面に 2 つのポート、背面に 2 つのポート) のそれぞれに最大 126 台のデバイスを接続でき、1 つのサーバーあたり合計 504 台の USB デバイスとなります。
image:USB コネクタのピンの番号を示す図。
番号
説明
1
+5 V 給電
2
データ -
3
データ +
4
アース

SER MGT ポート

SER MGT RJ-45 ポートは背面パネルにあり、SP への TIA/EIA-232 シリアル Oracle/Cisco 標準接続を提供します。このポートは、Oracle ILOM SP へのデフォルトの接続です。DTE 間の通信では、標準の RJ-45 ケーブルとともに付属の RJ-45/DB-9 クロスアダプタを使用すると、必要なヌルモデム構成を実現できます。背面パネルのコンポーネントを参照してください。

image:SER MGT ポートのピンの番号を示す図。
ピン
信号の説明
ピン
信号の説明
1
送信要求
5
アース
2
データ端末レディー
6
受信データ
3
送信データ
7
データセットレディー
4
アース
8
送信可

NET MGT ポート

NET MGT RJ-45 ポートはバックパネルにあり、SP へのオプションの Ethernet 接続を提供します。NET MGT ポートは、SP 上の Oracle ILOM へのオプションの接続です。SP NET MGT ポートでは、10/100 BASE-T 接続用に RJ-45 ケーブルを使用します。DHCP サーバーを使用しないネットワークでは、SER MGT ポートを通してネットワーク設定を構成するまで、このポートにアクセスできません。

このポートでは、ギガビットネットワークへの接続はサポートされていません。

image:NET MGT ポートのピンの番号を示す図
ピン
信号の説明
ピン
信号の説明
1
送信データ +
5
接続なし
2
送信データ -
6
受信データ -
3
受信データ +
7
接続なし
4
接続なし
8
接続なし

ギガビット Ethernet ポート

背面パネルから 4 つの RJ-45 Ethernet ポート (NET 0、NET 1、NET 2、NET 3) を利用できます。背面パネルのコンポーネントを参照してください。Ethernet インタフェースは、100M ビット/秒、1000M ビット/秒、および 10000M ビット/秒で動作します。

image:ギガビット Ethernet ポートのピンの番号を示す図。
ピン
信号の説明
ピン
信号の説明
1
送信/受信データ 0 +
5
送信/受信データ 2 -
2
送信/受信データ 0 -
6
送信/受信データ 1 -
3
送信/受信データ 1 +
7
送信/受信データ 3 +
4
送信/受信データ 2 +
8
送信/受信データ 3 -

VGA ポート

サーバーには、背面パネルに 15 ピンの VGA ビデオポートが 1 つあります。背面パネルのコンポーネントを参照してください。DB-15 ビデオケーブルを使用してビデオアダプタに接続し、必要な接続を実現します。サポートされている最大解像度は 1024 x 768 です。


注 -  モニターと VGA ポートの接続に使用するケーブルの長さは 6 m を超えないようにしてください。

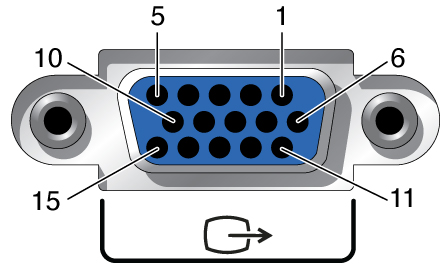

image:ビデオコネクタを示す図。
ピン
信号の説明
ピン
信号の説明
1
赤ビデオ
9
[KEY]
2
緑ビデオ
10
同期アース
3
青ビデオ
11
モニター ID - ビット 1
4
モニター ID - ビット 2
12
VGA 12C シリアルデータ
5
アース
13
水平同期
6
赤アース
14
垂直同期
7
緑アース
15
VGA 12C シリアルクロック
8
青アース

SAS ポート

サーバー内のドライブバックプレーンに 8 つの SAS コネクタがあります。コネクタのうち 4 つは、NVMe ドライブによって使用することもできます。

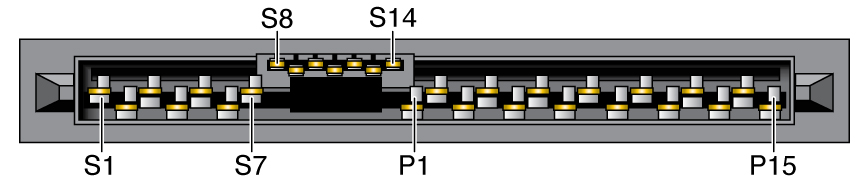

image:SAS コネクタのピンの番号を示す図。

次の表は、SAS コネクタのピン配列の一覧です。

セグメント
ピン
信号
注記
信号セグメント
(S1 - S7)
S1
Gnd
第 2 メイト
S2
TX+
PHY からハードドライブへ転送
S3
TX-
S4
Gnd
第 2 メイト
S5
RX-
ハードドライブから PHY へ受信
S6
RX+
S7
Gnd
第 2 メイト
バックサイド信号
(S8 - S14)
S8
Gnd
第 2 メイト
S9
S10
S11
Gnd
第 2 メイト
S12
S13
S14
Gnd
第 2 メイト
電源セグメント
(P1 - P15)
P1
3.3 V
サポート対象外
P2
3.3 V
サポート対象外
P3
3.3 V
サポート対象外
P4
Gnd
第 1 メイト
P5
Gnd
第 2 メイト
P6
Gnd
第 2 メイト
P7
5.0 V
プリチャージ、第 2 メイト
P8
5.0 V
P9
5.0 V
P10
Gnd
第 2 メイト
P11
予約
接地を推奨
P12
Gnd
第 1 メイト
P13
12.0 V
プリチャージ、第 2 メイト
P14
12.0 V
P15
12.0 V
