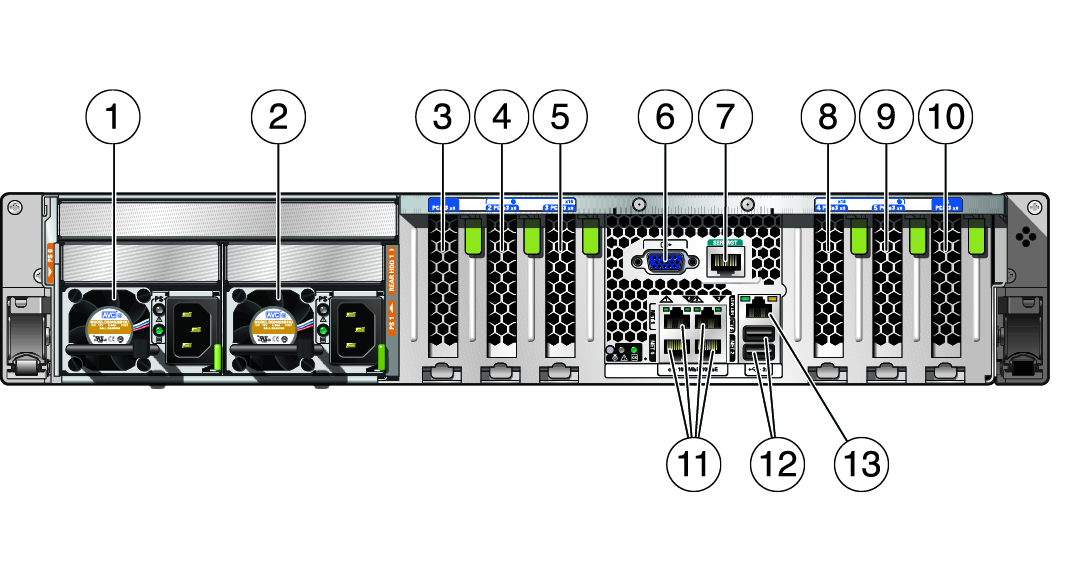

背面パネルのコンポーネント
注 - サーバーへのケーブルの接続は、適切な順序で実施する必要があります。電源コードは、データケーブルをすべて接続するまでは接続しないでください。
|
|
|
1
|
電源装置 0 (PS 0)
|
|
2
|
電源装置 1 (PS 1)
|
|
3
|
PCIe スロット 1
|
|
4
|
PCIe スロット 2
|
|
5
|
PCIe スロット 3
|
|
6
|
DB-15 ビデオコネクタ
|
|
7
|
SER MGT RJ-45 ネットワークポート
|
|
8
|
PCIe スロット 4
|
|
9
|
PCIe スロット 5
|
|
10
|
PCIe スロット 6
|
|
11
|
ネットワーク 10GbE 100M ビット/秒、1G ビット/秒、10G ビット/秒ポート: NET 0 - NET 3
|
|
12
|
USB 3.0 コネクタ (2)
|
|
13
|
NET MGT RJ-45 ネットワークポート
|
|
