SPARC T8-1 服务器安装指南

识别端口

此主题提供了端口的管脚说明。

USB 端口

服务器的后面板上有两个 USB 3.0 端口，前面板上有两个 USB 2.0 端口。有关 USB 端口的位置，请参见前面板组件和后面板组件。USB 端口支持热插拔。在服务器运行期间，可连接 USB 电缆和外围设备以及断开两者的连接，而不会影响服务器的运行。

每个 USB 2.0 端口输出电压 5 伏，电流 500 毫安。

每个 USB 3.0 端口输出电压 5 伏，电流 900 毫安。

编号 说明 1 +5V 电源 2 数据 - 3 数据 + 4 接地

SER MGT 端口

位于后面板上的 SER MGT RJ-45 端口可提供与 SP 的 TIA/EIA-232 串行 Oracle/Cisco 标准连接。该端口是连接到 Oracle ILOM SP 的默认端口。对于 DTE 与 DTE 之间的通信，可以将随附的 RJ-45 转 DB-9 交叉适配器和标准 RJ-45 电缆结合使用，以实现所需的零调制解调器配置。请参见后面板组件。

管脚 信号说明 管脚 信号说明 1 请求发送 5 接地 2 数据终端就绪 6 接收数据 3 传输数据 7 数据集就绪 4 接地 8 清除以发送

NET MGT 端口

位于后面板上的 NET MGT RJ-45 端口可提供与 SP 的可选以太网连接。NET MGT 端口是连接到 SP 上 Oracle ILOM 的可选端口。SP NET MGT 端口使用 RJ-45 电缆进行 10/100BASE-T 连接。如果您的网络不使用 DHCP 服务器，在通过 SER MGT 端口配置网络设置之前，此端口将不可用。

此端口不支持与千兆位网络的连接。

管脚 信号说明 管脚 信号说明 1 传输数据 + 5 无连接 2 传输数据 - 6 接收数据 - 3 接收数据 + 7 无连接 4 无连接 8 无连接

千兆位以太网端口

后面板上有四个 RJ-45 以太网端口（NET 0、NET 1、NET 2 和 NET 3）。请参见后面板组件。以太网接口以 100 Mbps、1000 Mbps 和 10000 Mbps 的速率运行。

管脚 信号说明 管脚 信号说明 1 传输/接收数据 0 + 5 传输/接收数据 2 - 2 传输/接收数据 0 - 6 传输/接收数据 1 - 3 传输/接收数据 1 + 7 传输/接收数据 3 + 4 传输/接收数据 2 + 8 传输/接收数据 3 -

VGA 端口

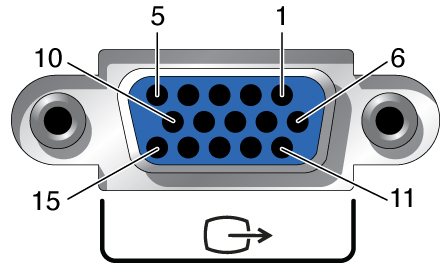

服务器背面有一个 15 管脚 VGA 视频端口。请参见后面板组件。使用 DB-15 视频电缆连接到视频适配器以实现所需的连接。支持的最大分辨率为 1024 x 768。

管脚 信号说明 管脚 信号说明 1 红色视频信号 9 [键] 2 绿色视频信号 10 同步接地 3 蓝色视频信号 11 显示器 ID－位 1 4 显示器 ID－位 2 12 VGA 12C 串行数据 5 接地 13 水平同步 6 红色接地 14 垂直同步 7 绿色接地 15 VGA 12C 串行时钟 8 蓝色接地

SAS 端口

八个 SAS 连接器位于服务器内的驱动器底板上。其中四个连接器也可以由 NVMe 驱动器使用。

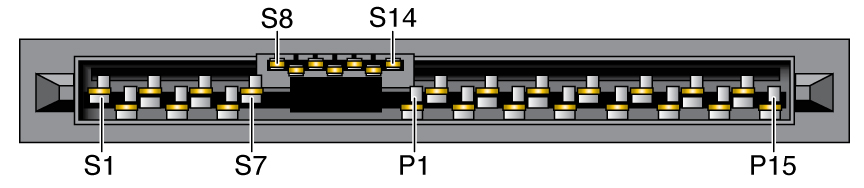

下表列出了 SAS 连接器的管脚引线。

段 管脚 信号 备注 信号段 （S1 到 S7） S1 Gnd 第二接合点 S2 TX+ 从 PHY 传输到硬盘驱动器 S3 TX- S4 Gnd 第二接合点 S5 RX- 从硬盘驱动器接收至 PHY S6 RX+ S7 Gnd 第二接合点 后端信号 （S8 到 S14） S8 Gnd 第二接合点 S9 S10 S11 Gnd 第二接合点 S12 S13 S14 Gnd 第二接合点 电源段 （P1 到 P15） P1 3.3V 不支持 P2 3.3V 不支持 P3 3.3V 不支持 P4 Gnd 第一接合点 P5 Gnd 第二接合点 P6 Gnd 第二接合点 P7 5.0V 预充电，第二接合点 P8 5.0V P9 5.0V P10 Gnd 第二接合点 P11 保留 应该接地 P12 Gnd 第一接合点 P13 12.0V 预充电，第二接合点 P14 12.0V P15 12.0V
