Composants du panneau arrière


Remarque - Vous devez connecter les câbles au serveur dans l'ordre approprié. Ne connectez pas les câbles d'alimentation tant que tous les câbles de données ne sont pas branchés.

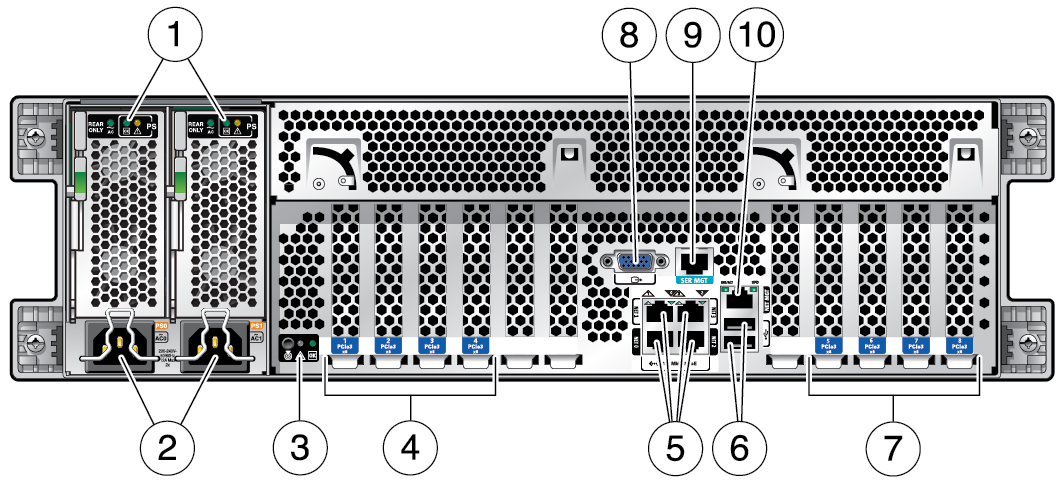

image:Figure représentant les connecteurs et les indicateurs LED du panneau arrière du serveur.
Description
Description
1
LED d'état des unités d'alimentation 0 et 1 (de gauche à droite) :
  • LED d'alimentation CA OK

  • Alimentation CC OK (vert)

  • Intervention requise (orange)

6
Connecteurs USB 3.0 (2)
2
Entrée CA des unités d'alimentation 0 et 1 (de gauche à droite)
7
Emplacements PCIe 5 à 8
3
LED d'état du système :
  • Indicateur de localisation du serveur système (blanc)

  • Attention (orange)

  • Système OK (vert)

8
Connecteur vidéo HD15
4
Emplacements PCIe 1 à 4
9
Port série RJ-45 SER MGT du SP
5
Ports réseau 10GbE 100 Mbits/s / 1 Gbit/s / 10 Gbits/s : NET 0 à NET 3
10
Port réseau RJ-45 NET MGT du SP

Informations connexes
