Oracle^® ZFS Storage Appliance 고객 서비스 설명서

ZS7-2 HDD 교체

HDD는 핫 스왑 가능 구성요소이므로, 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 분리하고 설치할 수 있습니다. 다음 절차를 수행하여 ZS7-2 HDD를 교체할 수 있습니다. 디스크 호환성에 대한 자세한 내용은 Oracle Systems Handbook을 참조하십시오.

1. 결함이 있는 HDD를 식별합니다.

   • 물리적으로 시스템 앞에 있지 않은 경우 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 컨트롤러에 대한 오른쪽 화살표 아이콘을 누른 후 주황색 아이콘으로 표시된 결함이 있는 드라이브의 ID를 기록합니다. 컨트롤러 그림에서 드라이브 위치를 강조 표시하려면 드라이브 ID를 누릅니다. 결함이 있는 드라이브의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.

   • 물리적으로 시스템 앞에 있는 경우 HDD의 주황색 서비스 작업 요청 표시기가 켜져 있어야 합니다. BUI에서 로케이터 아이콘( )을 눌러 결함이 있는 드라이브의 로케이터 표시기를 깜박이게 할 수 있습니다.

2. 결함이 있는 드라이브의 제거 준비 표시기가 켜졌는지 확인합니다.
3. 제거할 드라이브에서 드라이브 해제 버튼을 눌러 래치를 엽니다.

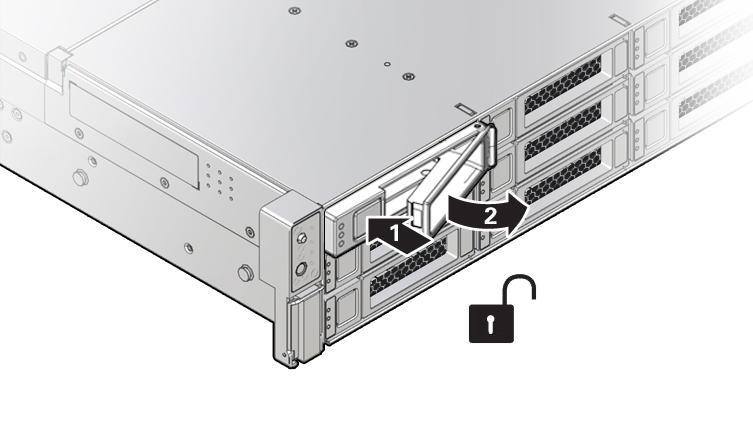

4. 래치 해제 버튼을 눌러 드라이브 래치를 엽니다[1, 2].

   다음 그림에 표시되어 있는 드라이브 위치는 단순히 보여주기 위한 것입니다.




   콜아웃 설명 1 래치 해제 버튼을 누릅니다. 2 래치를 엽니다.

   ---

   주의  -  래치는 배출기가 아닙니다. 래치를 너무 오른쪽으로 젖히지 마십시오. 그럴 경우 래치가 손상될 수 있습니다.

   ---

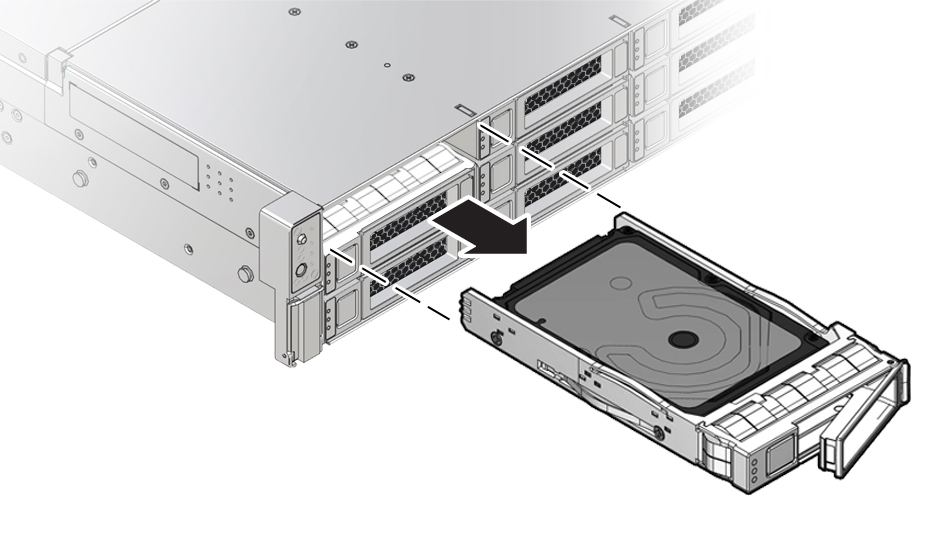

5. 래치를 잡고 드라이브를 드라이브 슬롯에서 빼냅니다.

6. 최소 30초 후 Hardware(하드웨어) > Maintenance(유지 관리) 화면으로 이동하여 시스템 컨트롤러의 오른쪽 화살표 아이콘( )을 눌러 소프트웨어에서 드라이브가 없는 것으로 감지되었는지 확인합니다.

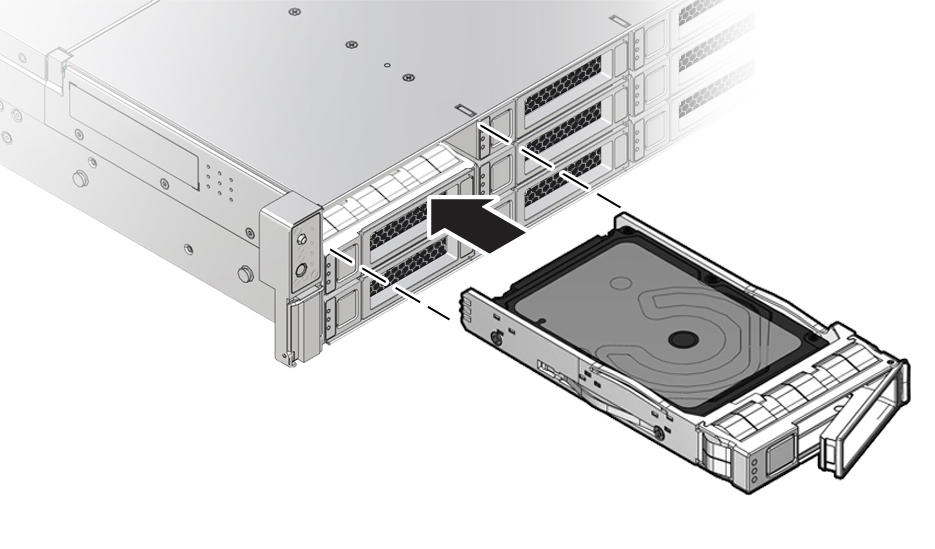

7. 교체용 드라이브에서 해제 레버를 열고 드라이브가 완전히 고정될 때까지 동일한 슬롯으로 밀어 넣습니다. 래치를 닫아 드라이브를 제자리에 고정합니다.


   Oracle ZFS Storage Appliance 소프트웨어가 자동으로 새 드라이브를 인식하고 구성합니다.

8. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누르고 새로 설치된 드라이브의 상태 아이콘( )이 녹색인지 확인합니다. 새 드라이브에 대한 세부정보를 보려면 해당 정보 아이콘을 누릅니다.
9. 결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
