Solstice PPP 3.0.1 管理者ガイド

第 5 章構成例

この章では、Solstice PPP を使用して作成したネットワーク構成例を、構成ファイルとともに紹介します。

マシン上の Solstice PPP を構成するには、以下の手順を行なってください。

マシン上の同期 PPP リンクと非同期 PPP リンクの構成を指定するファイル ppp.conf と link.conf を作成します。
非同期接続を開始するには、リンク確立フェーズ時に送信するログイン識別子とログインパスワードを指定する CHAT スクリプトを作成します。
非同期接続を受信するには、リンク確立フェーズで要求されるログイン識別子とログインパスワードを指定するユーザーアカウントを作成します。

同期 LAN 対 LAN の構成

図 5-1 は、2 つのローカルエリアネットワーク (LAN) を接続する 1 つの同期 PPP リンクを示します。Solstice PPP を実装している 2 つのホスト (epic と odyssey) は、両ネットワーク間のルーティングゲートウェイとして動作します。両ホストは、パスワード認証プロトコル (PAP) による認証を要求します。

図 5-1 同期 LAN 対 LAN の構成

この単純で効率的な実装方法によって、epic と odyssey 間のポイントツーポイント IP 接続が確立されます。各ホストは、ポイントツーポイント IP インタフェースの発信元アドレスとしてプライマリ IP アドレスを使用することができます。

両ホストには、IP ルーターの役割があります。したがって、IP データグラムを正しく配信するには、ファイル /etc/gateways が各ホスト上に存在する必要があります。

この例では、ホストはいずれもオンボードシリアルポート (zsh) を使用してリンクを作成します。ただし、他のシリアルデバイスを使用しても同じリンクを確立することは可能です。

epic の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 epic odyssey netmask 255.255.255.0 mtu 1500 up

sync_path
    ip_interface              ipdptp0
    unix_device               zsh0
    expect_authentication     pap
    expect_pap_id             odyssey_id
    expect_pap_passwd         odyssey_passwd
    send_authentication       pa
    send_pap_id               epic_id
    send_pap_passwd           epic_passwd

odyssey の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 odyssey epic netmask 255.255.255.0 mtu 1500 up

sync_path
    ip_interface           ipdptp0
    unix_device            zsh0
    expect_authentication	 pap
    expect_pap_id        	 epic_id
    expect_pap_passwd       epic_passwd
    send_authentication  	 pap
    send_pap_id         	  odyssey_id
    send_pap_passwd     	  odyssey_passwd

epic と odyssey のリンク構成ファイル (link.conf)

sync_device            syncdev0
    unix_device        zsh0
    line_speed         19200
    tx_clock           baud
    rx_clock           rxc

同期リンクにおける負荷分散

図 5-2 は、2 つのシリアル接続を使用して 2 つのローカルエリアネットワーク (LAN) 間に 1 つの同期 PPP リンクを確立する例を示しています。Solstice PPP を実装している 2 つのホスト (epic と odyssey) は、2 つのネットワーク間のルーティングゲートウェイとして動作します。いずれのホストも同位認証を要求しません。

図 5-2 同期リンクにおける負荷分散

この例は「同期 LAN 対 LAN の構成」の基本同期リンクに似ていますが、負荷分散構成では両方のオンボードシリアルポートを使用することによって帯域幅を倍加します。

負荷分散は、標準のポイントツーポイントプロトコル (PPP) に対する Sun 独自の拡張機能です。両ホストが Solstice PPP を実装している必要があり、高性能を確保するには両方のシリアルデバイスが同じ回線速度で動作する必要があります。

両ホストは、IP ルーターの役割をします。したがって、IP データグラムを正しく配信するにはファイル /etc/gateways が各ホスト上に存在する必要があります。

epic の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 epic odyssey netmask 255.255.255.0 mtu 1500 up

sync_path
		ip_interface      ipdptp0
		unix_device       zsh0

sync_path
		ip_interface      ipdptp0
		unix_device       zsh1

odyssey の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 odyssey epic netmask 255.255.255.0 mtu 1500 up

sync_path
		ip_interface     ipdptp0
		unix_device      zsh0

sync_path
		ip_interface     ipdptp0
		unix_device      zsh1

epic と odyssey のリンク構成ファイル (link.conf)

sync_device          syncdev0
    unix_device      zsh0
    line_speed       19200
    tx_clock         baud
    rx_clock         rxc

sync_device          syncdev1
    unix_device      zsh1
    line_speed       19200
    tx_clock         baud
    rx_clock         rxc

仮想サブネットワーク構成

図 5-3 は、非同期リンクを使用して 4 個のホスト間に仮想サブネットワークを作成する例を示します。各ホストは、ネットワーク内の任意のホストとの間で 1 度に 1 つのリンクを確立することができます。

図 5-3 仮想サブネットワーク構成

非同期リンクを使用した仮想サブネットワークの作成には、ポイントツーマルチポイント IP インタフェースを使用します。一意の IP アドレスを各インタフェースに割り当てる必要があります。

各マシンの PPP 構成ファイル (ppp.conf) では、1 つのポイントツーマルチポイント IP インタフェースに関連付けられたダイヤルアップパスを定義する必要があります。リンク構成ファイル (link.conf) では、ネットワーク内の各リモートホストを定義します。この定義には、接続開始時に使用する電話番号と CHAT (接続) スクリプトの名前が含まれます。

接続を開始するには、リンク確立フェーズ時に送信される一意のログイン識別子とログインパスワードを指定する CHAT (接続) スクリプトを各ホストが使用します。

接続を受信するには、各ホストに対応するユーザーアカウントが必要です。このアカウントによって、リンク確立フェーズで要求される一意なログイン識別子とログインパスワードが指定されます。

epic の PPP 構成ファイル (ppp.conf)

ifconfig ipd0 plumb
ifconfig ipd0 epic-ppp netmask 255.255.255.0 mtu 1500 up

dialup_path
    ip_interface      ipd0
    remote_host       odyssey
    remote_ip_addr    odyssey-ppp
    expect_login_id   ppp1

dialup_path
    ip_interface      ipd0
    remote_host       papyrus
    remote_ip_addr    papyrus-ppp
    expect_login_id   ppp2

dialup_path
    ip_interface      ipd0
    remote_host       scribbler
    remote_ip_addr    scribbler-ppp
    expect_login_id   ppp3

epic のリンク構成ファイル (link.conf)

dialup_device         pppdev0
    unix_device       ttya
    line_speed        38400
    modem             BocaModem V.34 DataFax
    call_setup        both

remote_host odyssey
    phone_number      1234561235
    chat_script       odyssey.script
remote_host papyrus
    phone_number      1234561236
    chat_script       papyrus.script
remote_host scribble
    phone_number      1234561237
    chat_script       scribbler.script

odyssey の PPP 構成ファイル (ppp.conf)

ifconfig ipd0 plumb
ifconfig ipd0 odyssey-ppp netmask 255.255.255.0 mtu 1500 up

dialup_path
    ip_interface      ipd0
    remote_host       epic
    remote_ip_addr    epic-ppp
    expect_login_id   ppp0

dialup_path
    ip_interface      ipd0
    remote_host       papyrus
    remote_ip_addr    papyrus-ppp
    expect_login_id   ppp2

dialup_path
    ip_interface      ipd0
    remote_host       scribbler
    remote_ip_addr    scribbler-ppp
    expect_login_id   ppp3

odyssey のリンク構成ファイル (link.conf)

dialup_device        pppdev0
    unix_device      ttya
    line_speed       38400
    modem            Cardinal V.34/V.FC 28.8 data/fax
    call_setup       both

remote_host epic
    phone_number     1234561234
    chat_script      epic.script
remote_host papyrus
    phone_number     1234561236
    chat_script      papyrus.script
remote_host scribbler
    phone_number     1234561237
    chat_script      scribbler.script

epic が odyssey への発信に使用する CHAT スクリプト (odyssey.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "ppp0"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "epic-pass"

epic からの呼の受信に使用する odyssey 上のユーザーアカウント

odyssey が epic への発信に使用する CHAT スクリプト (epic.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "ppp1"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "odyssey-pass"

odyssey からの呼の受信に使用する epic 上のユーザーアカウント

非同期クライアント/サーバー構成

図 5-4 は、非同期リンクを使用して少数のクライアントと 1 個のサーバーを接続する例を示します。クライアントはサーバーに対して発信し、サーバーはチャレンジハンドシェーク認証プロトコル (CHAP) による認証を要求します。

図 5-4 非同期クライアント/サーバー構成

サーバーは、1 つのポイントツーマルチポイント IP インタフェースを使用して、複数のクライアントの仮想サブネットワークを作成します。各クライアントは、1 つのポイントツーポイント IP 接続をサーバーに対して確立します。

サーバーに対して発信するには、リンク確立フェーズで送信するログイン識別子とパスワードを指定する CHAT (接続) スクリプトを各クライアントが使用します。

クライアントからの呼を受信するには、サーバーに対応するユーザーアカウントが必要です。このアカウントによって、要求されるログイン識別子とログインのパスワードが指定されます。上記の簡単な例におけるサーバーは、モデムと IP インタフェースを 1 つずつしか持っていないため、1 度に受信できる呼は 1 個だけです。

papyrus の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 papyrus server netmask 255.255.255.0 mtu 1500 up

dialup_path
    ip_interface          ipdptp0
    remote_host           server
    send_authentication   chap
    send_chap_name        chap-papyrus
    chap_own_secret       Secret*1

papyrus のリンク構成ファイル (link.conf)

dialup_device             pppdev0
    unix_device           ttya
    line_speed            38400
    modem                 BocaModem V.34 DataFax
    call_setup            dial

remote_host server
    phone_number          1234561000
    chat_script           server.script

papyrus が server への発信に使用する CHAT スクリプト (server.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "ppp_log1"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "papyrus-pass"

scribbler の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 scribbler server netmask 255.255.255.0 mtu 1500
up

dialup_path
    ip_interface            ipdptp0
    remote_host             server
    send_authentication     chap
    send_chap_name          chap-scribbler
    chap_own_secret         Secret*2

scribbler のリンク構成ファイル (link.conf)

dialup_device          pppdev0
    unix_device        ttya
    line_speed         38400
    modem              Practical 14400 V32bis
    call_setup         dial

remote_host server
    phone_number       1234561000
    chat_script        server.script

scribber が server への発信に使用する CHAT スクリプト (server.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "ppp_log2"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "scribbler-pass"

server の PPP 構成ファイル (ppp.conf)

ifconfig ipd0 plumb
ifconfig ipd0 papyrus netmask 255.255.255.0 mtu 1500 up

dialup_path
    ip_interface             ipd0
    remote_ip_addr           papyrus-ppp
    expect_login_id          ppp_log1
    expect_authentication    chap
    expect_chap_name         chap-papyrus
    chap_peer_secret         Secret*1

dialup_path
    ip_interface             ipd0
    remote_ip_addr           scribbler-ppp
    expect_login_id          ppp_log2
    expect_authentication    chap
    expect_chap_name         chap-scribbler
    chap_peer_secret         Secret*2

server のリンク構成ファイル (link.conf)

dialup_device                pppdev0
    unix_device              ttya
    line_speed               38400
    modem                    Cardinal V.34/V.FC 28.8 data/fax
    call_setup               answer

dialup_device                ppdev1
    unix_device              ttyb
    line_speed               38400
    modem                    Cardinal V.34/V.FC 28.8 data/fax
    call_setup               answer

papyrus からの呼の受信に使用する server 上のユーザーアカウント

scribbler からの呼の受信に使用する server 上のユーザーアカウント

汎用インターネットサーバー構成

図 5-5 は、非同期リンクを使用して多数のクライアントを 1 個のサーバーと接続する例を示します。クライアントはサーバーに対して発信し、接続に必要な IP アドレスを要求します。サーバーには、IP アドレスとモデムの各プールがあり、必要に応じてクライアントに割り当てます。この例のサーバーは、パスワード認証プロトコル (PAP) による認証を必要とします。

これは、クライアントと汎用インターネットサーバー間の代表的な接続構成です。

図 5-5 IP アドレスの動的割当て

サーバーには、接続されているモデムと同じ数の IP アドレスが入ったプールがあります。モデムが存在するかぎり、サーバーは要求に応じて IP アドレスをリモートクライアントに割り当てます。クライアントは、pppconn(1M) を使用してサーバーとの PPP リンクを確立し、IP 接続に対する IP アドレスの回復を行います。

prompt# /usr/bin/pppconn server

下記の例では、8 個のモデムが入ったプールを持つサーバーに対して、n 個のクライアントが接続可能です。つまり、8 個のクライアントが同時に接続することができます。

client_0 の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 netmask 255.255.255.0 down

dialup_path
    ip_interface         ipdptp0
    request_ip_addr      on
	remote_host   server
    send_authentication  pap
    send_pap_id          pap_id0
    send_pap_passwd      pap_passwd0

client_0 のリンク構成ファイル (link.conf)

dialup_device pppdev0
    unix_device          ttya
    line_speed           38400
    modem                BocaModem V.34 DataFax
    call_setup           dial

remote_host  server
    phone                1234561000
    chat_script          server.script

client_0 が server への発信に使用する CHAT スクリプト (server.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "clnt_0"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "clnt_0-pass"

server の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 local remote0 netmask 255.255.255.0 down

ifconfig ipdptp1 plumb
ifconfig ipdptp1 local remote1 netmask 255.255.255.0 down

ifconfig ipdptp2 plumb
ifconfig ipdptp2 local remote2 netmask 255.255.255.0 down
	.
	.
ifconfig ipdptp8 plumb
ifconfig ipdptp8 local remote8 netmask 255.255.255.0 down

dialup_path
    ip_interface             ipdptp*
    expect_login_id          clnt_0
    expect_authentication    pap
    expect_pap_id            pap-id0
    expect_pap_passwd        pap_passwd0

dialup_path
    ip_interface             ipdptp*
    expect_login_id          clnt_1
    expect_authentication    pap
    expect_pap_id            pap-id1
    expect_pap_passwd        pap_passwd1

dialup_path
    ip_interface             ipdptp*
    expect_login_id          clnt_2
    expect_authentication    pap
    expect_pap_id            pap-id2
    expect_pap_passwd        pap_passwd2
	.
	.
dialup_path
    ip_interface            ipdptp*
    expect_login_id         clnt_n
    expect_authentication   pap
    expect_pap_id           pap-idn
    expect_pap_passwd       pap_passwdn

server のリンク構成ファイル (link.conf)

dialup_device pppdev0
    unix_device            tty0
    line_speed             38400
    modem                  Cardinal V.34/V.FC 28.8 data/fax
    call_setup             answer

dialup_device pppdev1
    unix_device            tty1
    line_speed             38400
    modem                  Cardinal V.34/V.FC 28.8 data/fax
	call_setup                 answer

dialup_device pppdev2
    unix_device            tty2
    line_speed             38400
    modem                  Cardinal V.34/V.FC 28.8 data/fax
    call_setup             answer
	.
	.
	.
	.
dialup_device pppdev10
    unix_device            tty8
    line_speed             38400
    modem                  Cardinal V.34/V.FC 28.8 data/fax
    call_setup             answer

client_0 からの呼の受信に使用する server 上のユーザーアカウント

ヌルモデム構成

2 つのホストを直結するには、ヌルモデム構成を使用します。この構成は、モデムを必要としません。この構成に使用できるヌルモデムケーブルについては、付録 B 「モデムケーブルとヌルモデムケーブル」を参照してください。

図 5-6 ヌルモデム構成

この例では、2 つの非同期ヌルモデム接続によって、クライアント lab0251-ppp と lab0252-ppp がサーバーと接続されています。link.conf ファイルの modem キーワードを常に none に設定し、ダミー電話番号をサーバーに割り当てます。

注 -

このバージョンでは、電話番号をまったく使用しない場合にも、非同期接続を開始するための電話番号を必ず指定する必要があるという制限があります。

lab0251-ppp の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 lab0251-ppp server netmask 255.255.255.0 down

dialup_path
    ip_interface          ipdptp0
    remote_host           server
    inactivity_timeout    120

lab0251-ppp のリンク構成ファイル (link.conf)

dialup_device pppdev0
    unix_device      ttya
    line_speed       38400
    modem            none
    call_setup       dial

remote_host server
    phone            1001
    chat_script      server.script

lab0251-ppp が server への発信に使用する CHAT スクリプト (server.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "lab0251"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "lab0251-pass"

lab0252-ppp の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 lab0252-ppp server netmask 255.255.255.0 down

dialup_path
    ip_interface          ipdptp0
    remote_host           server
    inactivity_timeout    120

lab0252-ppp のリンク構成ファイル (link.conf)

dialup_device pppdev0
    unix_device           ttya
    line_speed            38400
    modem                 none
    call_setup            dial

remote_host server
    phone                 1001
    chat_script           server.script

lab0252-ppp が server への発信に使用する CHAT スクリプト (server.script)

# Set the line regarding the remote site configuration
# Due to UUCP limitations some systems only accept cs7
#
# setline	cs7 parodd

send	   RETURN
expect	 "ogin:"  10  onerror send BREAK repeat 3

send	   "lab0252"
expect	 "word: " 40
#
# Set the ppp password of the remote host here
#
send	  "lab0252-pass"

server の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 server lab0251-ppp netmask 255.255.255.0 down

ifconfig ipdptp1 plumb
ifconfig ipdptp1 server lab0252-ppp netmask 255.255.255.0 down

dialup_path
    ip_interface        ipdptp0
    expect_login_id     lab0251
    inactivity_timeout  0

dialup_path
    ip_interface        ipdptp1
    expect_login_id     lab0252
    inactivity_timeout  0

server のリンク構成ファイル (link.conf)

dialup_device pppdev
    unix_device         tty0
    line_speed          38400
    modem               none
    call_setup          answer

		dialup_device pppdev1
    unix_device         tty1
    line_speed          38400
    modem               none
    call_setup          answer

拡張 IP ルーティング構成

図 5-7 は、1 個のリモートホストを 1 個の同期 PPP リンクによってローカルエリアネットワーク (LAN) に接続する例を示します。この構成では、リモートホストがネットワークに直結しているように見えます。

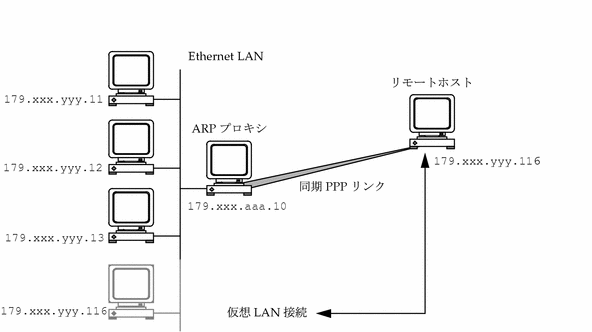

図 5-7 仮想 LAN 接続を作成する拡張 IP ルーティング

この構成を作成するにはいくつかの方法があります。最も単純な方法の 1 つに、ルーター上に arp(1M) コマンドで ARP エントリを作成し、ルーターに ARP プロキシとして動作させ、リモートホストに代わって ARP 要求に応答させる方法があります。PPP リンクに関連付けられている IP インタフェースが up である場合は、ARP プロキシは IP データグラムを自動的にリモートホストに渡します。

この構成を実現するには、以下のようにリモートホストのホスト名 (または IP アドレス) と ARP プロキシの Ethernet アドレスを arp(1M) コマンドによって指定します。

prompt# arp -s hostname ether pub

変更内容は保存されないので、ルーターをリブートするたびに arp(1M) コマンドを実行する必要があります。ルーターをリモートホストに代わって ARP プロキシとして確実に応答させるには、以下の内容を持つファイル /etc/rc2.d/S99arp を作成します。

#!/bin/sh
#

mode=$1
case "$mode" in
'start')
       if [ -f /etc/arp.cf ]; then
                echo "Setting proxy arp entries."
                 /usr/sbin/arp -f /etc/arp.cf
                 ndd -set /dev/ip ip_forwarding 1
       fi

       exit 0
       ;;
'stop')
       exit 0
        ;;
esac

/etc/arp.cf ファイルを作成して、リモートホストのホスト名 (または IP アドレス) とルーターの Ethernet アドレスを以下のように定義します。

hostname ether pub

ルーターをリブートするたびにファイル /etc/arp.cf の内容が読み取られ、リモートホストの ARP プロキシとしてルーターが自動的に構成されます。ファイル /etc/arp.cf にエントリを追加すれば、複数のホストの ARP プロキシとしてルーターを構成することができます。

ドメインネームサービス (DNS) による構成

ドメインネームサービス (DNS) は、ホスト名と IP アドレスを解釈処理するインターネット標準ネームサービスです。DNS を Solstice PPP とともに使用するには、ネームサーバーを指定し、ネームサービスとして DNS を使用可能にする必要があります。図 5-8 は、前節の例を使用した構成例です。

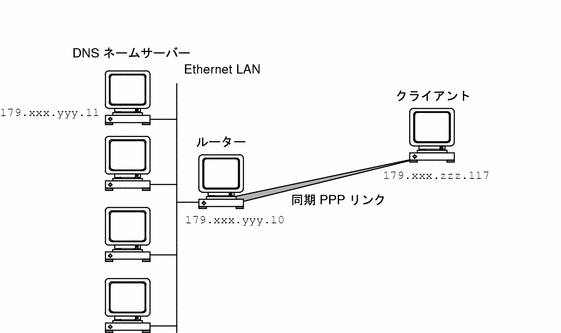

図 5-8 ドメインネームサービス (DNS) の使用

クライアントの構成

以下の例のように、すべてのネームサーバーのドメイン名と IP アドレスを定義するファイル /etc/resolv.conf を、クライアント上に作成します。

domain       xyz.Company.COM
nameserver   179.xxx.zzz.11
nameserver   ...
nameserver   ...

DNS をデフォルトネームサービスとして使用するには、ファイル /etc/nsswitch.conf に定義されている hosts エントリを以下のように編集します。

hosts:   files dns

変更結果は自動的に適用されるので、マシンをリブートする必要はありません。

PPP リンク上の全 IP アドレスを確実に解釈処理可能にするには、ルーターとの接続のダイヤルアップパス定義に default_route キーワードを使用します。この結果、送信経路がデフォルト宛先としてルーティングテーブルに追加されます。IP インタフェースに down のマークを付けると、送信経路は削除されます。

ルーターの構成

ルーターはネームサービスとして DNS を使用する必要はありませんが、使用してもかまいません。ルーター上では、PPP リンクの IP インタフェースを up と構成することも down と構成することもできます。

インタフェースが up である場合は、マシンのリブート時に IP ルーティングが構成されます。ファイル /etc/gateways が、ルーター上に存在する必要があります。このファイルは、ルーターがゲートウェイであることをネットワーク全体に通知します。

インタフェースが down である場合は、以下のようにルーティングを手動で構成する必要があります。

ip_forwarding フラグを設定します。
prompt# ndd -set /dev/ip_forwarding 1

リモートホストへの受動経路をルーティングテーブルに追加します。
prompt# route add host remote_host_addr router_addr 1
上記の例のリモートホストの送信経路を追加するには、以下のように入力します。
prompt# route add host 179.xxx.zzz.117 179.xxx.yyy.10 1
gated などのルーティングメカニズムを使用することによっても、Solstice PPP における IP ルーティングを構成することができます。

X.25 において PAD を使用した場合の PPP

パケットアセンブラ/ディスアセンブラ (PAD) によって、マシンは X.25 パケット交換網 (PSDN) を通した交信を行うことができます。PAD は PSDN を通して送信できるように発信パケットをアセンブルし、リモートマシンが読み取ることができるように着信パケットをディスアセンブルします。

PAD 着信呼を受信するように Solstice PPP サーバーを構成することができます。以下は、Solstice PPP と 9.0 以降の SunLink X.25 を実装するサーバーが PAD エミュレータを使用して、PPP クライアントから送信されたパケットを受信する例です。

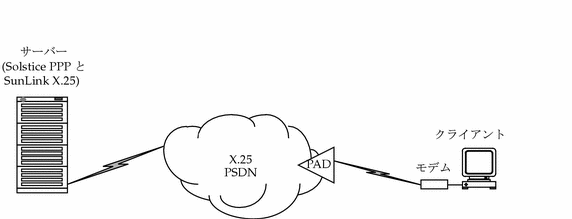

図 5-9 X.25 において PAD を使用した場合の PPP

SunLink X.25 は特別な構成を必要としません。PAD 着信呼を受信できるように構成するだけです。この例では、SunLink X.25 のデフォルト X.3 プロファイルを使用します。

Solstice PPP は、PAD を通常のシリアル回線とみなします。PAD 構成がシリアル回線を構成するので、Solstice PPP に対してシリアル回線を構成する必要はありません。したがって、リンク構成ファイル (link.conf) に対応するエントリは必要ありません。ただし、Solstice PPP を正しく起動するには、リンク構成ファイルが必要です。

X.25 における IP の標準である最大受信ユニット(MRU) は、576 です。高性能を確保するには、PPP パス構成ファイル (ppp.conf) の dialup_path 定義に、lcp_mru キーワードを使用してこの値を設定します。

他の Solstice PPP サーバー構成と同様に、着信接続用のユーザーアカウントを作成する必要があります。

server の PPP 構成ファイル (ppp.conf)

ifconfig ipdptp0 plumb
ifconfig ipdptp0 server client netmask 255.255.255.0 down


dialup_path
    ip_interface       ipdptp0
    expect_login_id    clnt_0
    lcp_mru            576

client からの呼の受信に使用する server 上のユーザーアカウント

第 5 章 構成例

同期 LAN 対 LAN の構成

図 5-1 同期 LAN 対 LAN の構成

同期リンクにおける負荷分散

図 5-2 同期リンクにおける負荷分散

仮想サブネットワーク構成

図 5-3 仮想サブネットワーク構成

非同期クライアント/サーバー構成

図 5-4 非同期クライアント/サーバー構成

汎用インターネットサーバー構成

図 5-5 IP アドレスの動的割当て

ヌルモデム構成

図 5-6 ヌルモデム構成

拡張 IP ルーティング構成

図 5-7 仮想 LAN 接続を作成する拡張 IP ルーティング

ドメインネームサービス (DNS) による構成

図 5-8 ドメインネームサービス (DNS) の使用

クライアントの構成

ルーターの構成

X.25 において PAD を使用した場合の PPP

図 5-9 X.25 において PAD を使用した場合の PPP

第 5 章構成例
