Sun Management Center 3.5 Performance Reporting Manager ユーザーガイド

第 3 章標準レポート

この章の内容は次のとおりです。

標準レポートの概要

Performance Reporting Manager には、12 の標準レポートが用意されています。各標準レポートは、一般的なシステムの監視に有効なレポートを生成する、定義済みレポートオプション (編集不可) を持っています。レポート出力形式も予め定義されており、変更することはできません。

標準レポートは、カテゴリとサブカテゴリに階層化され、レポートマネージャ GUI の左区画に表示されます。標準レポート要求は、レポート要求アイコン上に現れる鍵印で示されます。この鍵印は、定義済みレポートオプションが変更不可能であることを表しています。

Performance Reporting Manager が生成する標準レポートには、パフォーマンスレポートとシステム構成レポートがあります。パフォーマンスレポートは、時間の経過とともに変化する数値データプロパティを追跡します。パフォーマンスレポートの一例としてグラフがあります。このグラフは、過去 24 時間にわたって、ホスト上での CPU カーネルの使用率を表示します。標準パフォーマンスレポートに関する詳細は、標準パフォーマンスレポートを参照してください。

標準システム構成レポートは、マシン上の構成状態について詳細なデータを提供します。システム構成レポートの一例として表があります。この表には、1 つまたは複数のマシンに現在インストールされているパッチが全て表示されます。標準システム構成レポートに関する詳細は、標準システム構成レポートを参照してください。

全ての標準レポートの出力は、Sun Management Center 3.5 のコンソール、Web ブラウザ (HTML ファイル)、あるいは、タブ区切りまたはコンマ区切り値 (CSV) 形式の ASCII テキストファイルで表示することができます。テキストファイルは、他のツールを使用してデータの分析が可能です。詳細については、レポート出力表示オプションを参照してください。

各標準レポートに付属したプロパティの詳細リストについては、標準パフォーマンスレポート、標準システム構成レポート、または付録 A 「参照情報」を参照してください。

注 –

標準レポートを起動する前に、カーネルリーダ (簡易) モジュールを読み込んでおく必要があります。

標準パフォーマンスレポート

エージェントマシン上でのパフォーマンスデータ記録は、Sun Management Center 3.5 に搭載された履歴ログ機能によって行われます。Performance Reporting Manager は、履歴ログファイルに記録されたデータのみを収集します。その後、データは Sun Management Center 3.5 のサーバーマシンに転送され、データベースに取り込まれます。レポートデータを入手するには、指定期間内のパフォーマンス統計の推移情報を、データベースに要求します。

レポートオプションは、レポート要求で予め定義されています。標準パフォーマンスレポートの出力形式は、全てグラフとなります。Performance Reporting Manager には、以下の 3 種類の標準パフォーマンスレポートが用意されています。これらのレポートは、カテゴリ名とサブカテゴリ名から構成されます。

パフォーマンス (Performance)
- CPU
  - CPU 使用状況 (CPU Utilization) — 過去 24 時間の CPU の最大使用率を表示します。このレポートデータには、CPU カーネル時間 (%) と CPU ユーザー時間 (%) が含まれます。レポートの起動時に、ホスト名とポートを入力してください。
- スワップ (Swap)
  - 空きスワップ領域 (Swap Available) — 各ホストの使用可能なスワップ空間を、時間の経過とともに表示します。このレポートデータには、キロバイト単位の使用可能メモリー (未予約 anon メモリー) が含まれます。レポートの起動時に、ホスト名とポートを指定してください。
- メモリー
  - メモリー空き容量 (Memory Free) — 各ホストの物理メモリーの空き容量 (メガバイト単位) を、時間の経過とともに表示します。このレポートデータには、物理メモリーの空き容量 (メガバイト単位) が含まれます。レポートの起動時に、ホスト名とポートを指定してください。

標準システム構成レポート

システム構成データは、Performance Reporting Manager のログコンポーネントを通じて、エージェントマシン上に記録されます。ログコンポーネントは、インストール時にエージェントマシンに追加されます。記録されたデータは、 Sun Management Center 3.5 のサーバーマシンに転送され、データベースに取り込まれます。レポートデータは、Sun Management Center 3.5 のサーバーマシン上のデータベースに要求を出して入手します。これは、標準パフォーマンスレポートのデータ入手方法と同様です。

レポートオプションは、レポート要求で予め定義されています。標準システム構成レポートの出力形式は、全て表となります。Performance Reporting Manager には、次の 9 種類の標準システム構成レポートが用意されています。これらのレポートは、カテゴリ名とサブカテゴリ名から構成されます。

アラーム (Alarm)
- アラーム (Alarms)
  - アラーム詳細 (Alarm Details) — 各ホストのアラーム情報を全て表示します。このレポートデータには、ホスト名、オペレーティングシステム、アラーム重要度、アラーム状態、日付、アラームメッセージなどが含まれます。レポートの起動時に、ホスト名とポートを指定してください。
  - アラームサマリー (Alarm Summary) — このレポートは、全ホストについて、ホストごとにアラーム状態とアラーム数を表示します。このレポートデータには、ホスト名とアラーム状態が含まれます。レポートは、すべてのホストに関してサーバーコンテキストの詳細を提供します。
  - ホストごとのアラーム重要度 (Alarm Severity Count By Host) — レポートはホストごとにアラーム重要度を表示します。このレポートデータには、ホスト名、アラーム重要度、アラーム状態が含まれます。レポートは、すべてのホストに関してサーバーコンテキストの詳細を提供します。
ハードウェア (Hardware)
- システム (System)
  - システム詳細 (System Details) — このレポートはホスト名ごとにシステムの詳細データを表示します。構成リーダーアドオンと Performance Reporting Manager がインストール済みの全ホストに関するサーバーコンテキストを含みます。レポートデータには、ホスト名、オペレーティングシステム、システムクロック周波数、プラットフォームのタイプ、ディスクの合計、メモリーの合計、プロセスの合計、テープデバイスの合計などが含まれます。
  - プラットフォームサマリー (Platform Summary) — ホスト名ごとにプラットフォームの種類を表示します。構成リーダーアドオンと Performance Reporting Manager がインストール済みの全ホストに関するサーバーコンテキストを含みます。レポートデータには、プラットフォームが含まれます。
  - OS サマリー (OS Summary) — ホスト名ごとにオペレーティングシステムを表示します。構成リーダーアドオンと Performance Reporting Manager がインストール済みの全ホストに関するサーバーコンテキストを含みます。レポートデータには、オペレーティングシステムが含まれます。
- 構成 (Configuration)
ソフトウェア (Software)
- パッケージ (Packages)
  - SUNWcsr パッケージを搭載したホスト (Hosts with SUNWcsr パッケージ) — このレポートは、SUNWcsr パッケージがインストールされたホストを、全て表示します。レポートデータには、ホスト名、パッケージインスタンス、パッケージ名、カテゴリ、バージョン、パッケージ情報、インストール年月日などが含まれます。レポートは、すべてのホストに関してサーバーコンテキストの詳細を提供します。
  - パッケージ詳細 (Package Details) — 特定ホストにインストールされたソフトウェアパッケージを全て表示します。レポートデータには、ホスト名、パッケージインスタンス、パッケージ名、カテゴリ、バージョン、パッケージ情報、インストール年月日などが含まれます。レポートの起動時に、ホスト名とポートを指定してください。
- パッチ (Patches)
  - パッチ詳細 (Patch Details) — 特定ホストにインストールされたソフトウェアパッチを全て表示します。レポートデータには、ホスト名、オペレーティングシステム、パッチ ID、パッケージ、廃止されたパッチ、要件、非互換性などが含まれます。レポートの起動時に、ホスト名とポートを指定してください。

表形式レポートでは、列見出しを左右にドラッグして、列幅を変更することができます。また、列見出しをダブルクリックすると、その見出しを基準に表をソートすることができます。

レポートマネージャ GUI

全てのレポートアクティビティは、レポートマネージャのグラフィカルユーザーインタフェース (GUI) を通じて管理することができます。たとえば、レポート要求によるレポートの作成、新規カスタムレポート要求の作成、レポート生成間隔の設定などが可能です。レポートマネージャ GUI は、Sun Management Center 3.5 Java コンソールにのみ接続され、「ツール」メニューから開きます。

レポートマネージャは、左右 2 つの区画に情報を表示します。左側のウィンドウは、階層表示レポート要求を階層表示します。レポート要求は、カテゴリとサブカテゴリから構成されます。カテゴリとサブカテゴリに関する詳細は、カテゴリとサブカテゴリを参照してください。

右側の区画は、サマリーフィールドを表示します。これにより、レポート要求ごとに内容の違いを素早く確認することができます。左区画の階層表示から要求名を選択すると、以下の情報が右区画に表示されます。

レポート要求 — レポート要求の名前と詳細
データプロパティ — レポート要求用に選択されたデータプロパティのリスト
ホスト — レポートに含まれるホスト名

レポートマネージャを起動する

Sun Management Center 3.5 のコンソールを起動します。

「ツール」メニューから「レポートマネージャ」を選択します。

レポートマネージャ GUI が表示されます。レポート要求を選択すると、左区画に階層表示、右区画にレポート要求サマリーが表示されます。

カテゴリ名の隣の鍵印をクリックして、階層表示を展開します。

階層表示が 1 レベル展開して、サブカテゴリ名が表示されます。レポート要求は、レポート要求名で分類され、サブカテゴリ名の下に一覧表示されます。

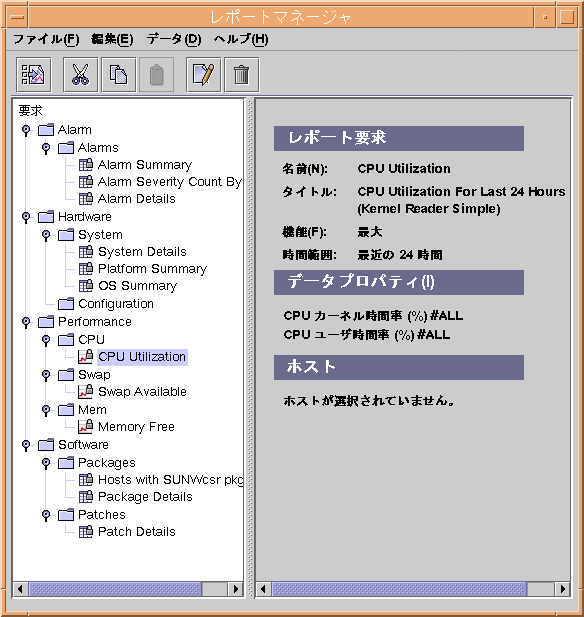

次の図は、階層表示から標準パフォーマンスレポートを選択したときにレポートマネージャ GUI が表示する内容例です。左区画は、階層表示から CPU Utilization レポート要求が選択されていることを示しています。右区画は、CPU Utilization レポート要求に対するレポートオプションのサマリーを表示しています。詳細フィールドには、「レポート要求」、「データプロパティ」、「ホスト」があります。各フィールドには、レポート要求で予め定義されたオプション概要が表示されます。

図 3–1 標準レポート要求に対するレポートマネージャの表示例

レポートマネージャダイアログボックス。図内のテキストで、図の内容が理解できます。

レポートの生成

標準レポートは、以下の 3 通りの方法で生成することができます。

レポートマネージャの「ファイル」メニューから「新規」を選択する。
レポートマネージャの左区画からレポート要求名をダブルクリックする。
メニューの「新規」アイコンをクリックする。このアイコンは、メニューオプションの最初にあります。

ホスト名と該当ポートが予め定義されていない場合は、標準パフォーマンスレポートを生成するたびに、これらの情報を指定してください。ホスト名はレポート要求に保存されません。標準パフォーマンスレポートを生成するごとに、異なるホスト名を指定できます。

標準システム構成レポートの場合、Sun Management Center 3.5 のサーバーコンテキストに属し、Performance Reporting Manager ソフトウェアがインストールされた全ホストに対して、レポートが作成されます。

標準パフォーマンスレポート要求と標準システム構成レポート要求に関する詳細は、標準レポートの概要を参照してください。

上記の方法で、標準レポートとカスタムレポートの両方を作成することができます。レポート生成間隔の設定については、レポートのスケジューリングを参照してください。

標準レポートを生成する
