Inspection du ruban de mise à la terre situé sur le support d'une unité de disque dur 3,5 pouces avant son installation

Un ruban de mise à la terre métallique à ressort est placé sur le côté droit du support des unités de disque dur (HDD) de 3,5 pouces incluses dans le serveur Sun Server X3-2L. En cas de mauvais positionnement, le ruban de mise à la terre peut s'accrocher dans le boîtier de disque du serveur, ce qui peut entraîner son endommagement. Un ruban de mise à la terre endommagé ne pouvant être réparé, il faut alors remplacer le support du HDD.

Avant d'installer une unité de disque dur 3,5 pouces dans votre système, procédez à une inspection visuelle du ruban de mise à la terre pour vérifier que son extrémité est bien insérée dans l'encoche prévue à cet effet. Consultez la figure suivante pour déterminer la position appropriée d'un ruban de mise à la terre.

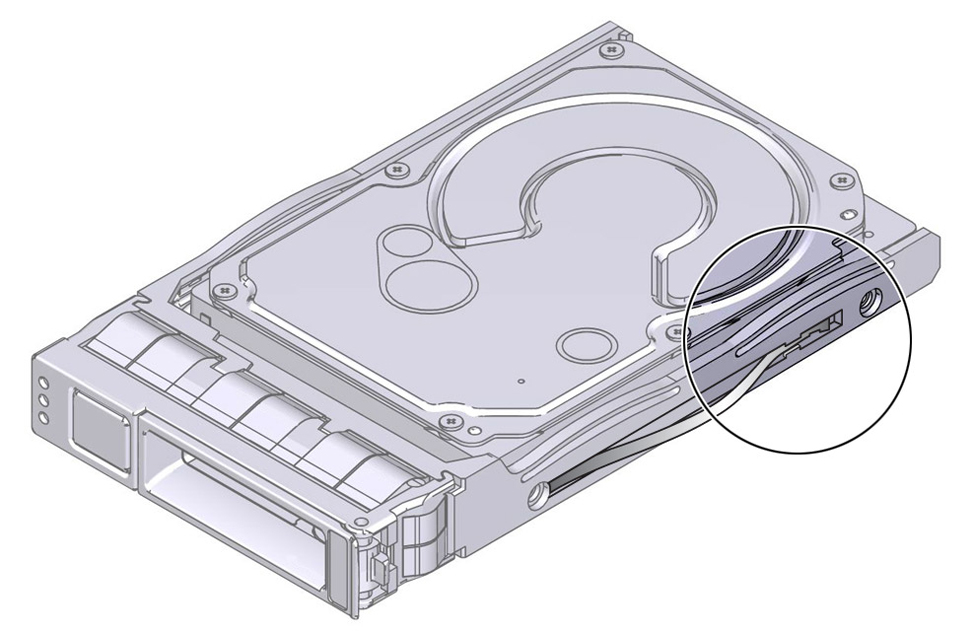

Figure 1  Ruban de mise à la terre correctement inséré dans le support du HDD

image:Figure présentant un ruban de mise à la terre correctement inséré dans le support du HDD.

Si le ruban de mise à la terre n'est pas positionné correctement ou s'il dépasse de l'extrémité du support de HDD, celui-ci doit être remplacé. La figure suivante présente un exemple de ruban de mise à la terre mal positionné.

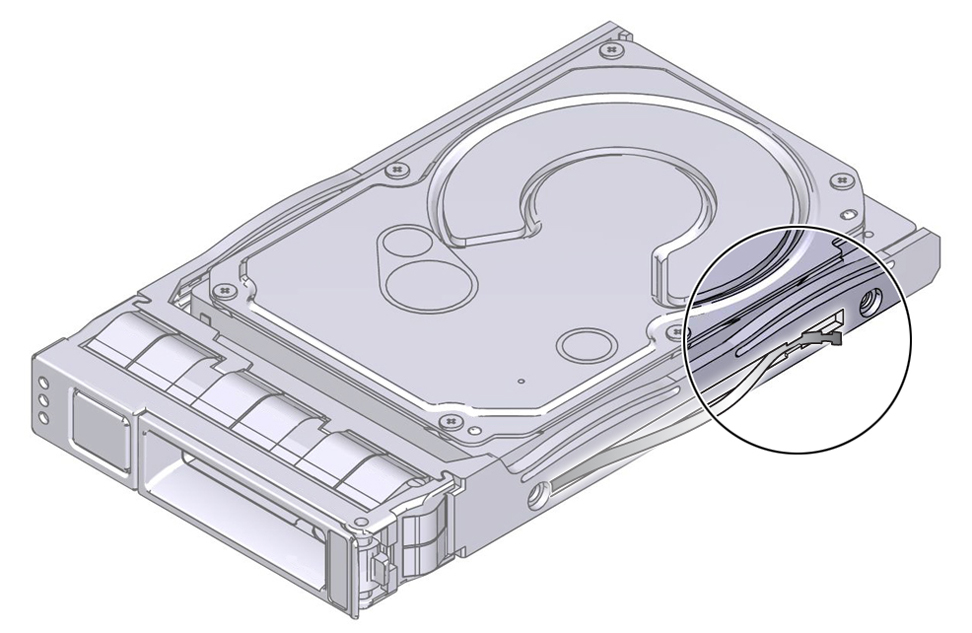

Figure 2  Ruban de mise à la terre incorrectement inséré dans le support du HDD

image:Figure illustrant un ruban de mise à la terre incorrectement inséré dans le support du HDD.
