连接电缆

所连接电缆的类型应该适合通用 HBA 的当前配置：

• 对于 10 GbE FCoE 铜缆配置，请安装双轴铜质电缆（请参阅To Connect the Copper Cables）。

• 对于光纤配置，请安装光缆（请参阅To Connect the Optical Cables）。

连接铜质电缆

将双轴铜质电缆连接到使用 10 GbE FCoE 铜缆配置的通用 HBA 时，请确保仅使用Switch Compatibility中列出的交换机所支持的 SFP+ 直接连接双轴电缆。

下表列出了使用 10 GbE FCoE 铜缆配置的通用 HBA 可用的电缆。

可以将认可的一根或两根铜质电缆连接到通用 HBA。对连接到通用 HBA 的每根铜质电缆，执行以下步骤：

1. 将铜质电缆的一端插入通用 HBA 上的空 SFP+ 屏蔽罩端口。

   确认电缆已完全插入且啮合。

   Figure 2–3 显示了如何连接通用 HBA 和铜质电缆（每个端口一根电缆）。

   图 2-3  连接铜质电缆



2. 将铜质电缆的另一端插入受支持交换机上的空 SFP+ 屏蔽罩端口。
3. 按照Chapter 3, Operating Protocol Mode Configuration中的过程确定通用 HBA 的当前运行协议模式，并配置系统软件以识别该运行模式。
4. 如果已关闭系统电源，请按To Apply Power中所述接通系统电源。

连接光缆

将光缆连接到通用主机总线适配器时，请确保使用符合规格的多模光缆（适用于短波激光产品），Universal HBA Features and Specifications中的Table 1–1 列出了针对短波或短程光纤模块配置的规格。

可以将一根或两根光缆连接到通用 HBA。对连接到通用 HBA 的每根光缆，执行以下步骤：

1. 将光缆的一端连接到通用 HBA 上的 LC 连接器。

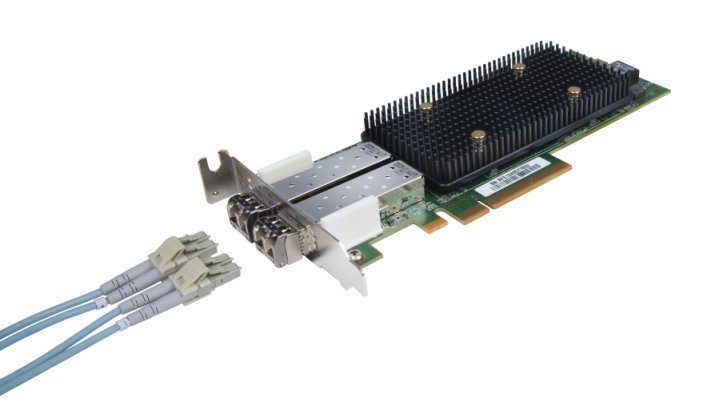

   Figure 2–4 显示了如何将两根光缆连接到双端口 HBA（每个端口一根光缆）。

   图 2-4  连接光缆



2. 将电缆的另一端连接到受支持的交换机或存储设备。

   ---

   注 - 断开或连接光缆前不必关闭系统电源。通用 HBA 支持热插拔功能。

   ---

3. 按照Chapter 3, Operating Protocol Mode Configuration中的过程确定通用 HBA 的当前运行协议模式，并配置系统软件以识别该运行模式。
4. 如果已关闭系统电源，请按To Apply Power中所述接通系统电源。
