使用 QConvergeConsole GUI 确定和更改运行协议模式

语言：

QLogic QConvergeConsole GUI 实用程序是基于浏览器的客户机/服务器应用程序，通过它可集中管理和配置 SAN 中的 QLogic 适配器。有关 QLogic QConvergeConsole GUI 的安装和管理说明，请参见 QCC GUI 安装包中包含的 ReadMe 文件。此外，QLogic Web 站点的 Oracle 支持区域中还提供了《QLogic QConverge Console GUI User's Guide》。

按照以下说明来确定和更改通用 HBA 的运行协议模式：

打开 Web 浏览器。

在浏览器的地址栏中，指定安装 QConvergeConsole 的服务器：
- 远程服务器：http://<server-IP-address>:8080/QConvergeConsole/
- 本地服务器：http:localhost:8080/QConvergeConsole/
将显示 QConvergeConsole 主窗口，Figure 3–9 显示了 QConvergeConsole 主屏幕示例并标识了屏幕的主要部分。

图 3-9 QConvergeConsole 主屏幕

按照如下方式连接到包含通用 HBA 的主机：
1. 在 QConvergeConsole 屏幕的左上角找到 "Input hostname/address" 字段。
2. 在 "Input hostname/address" 字段中，输入主机的名称或 IP 地址，如Figure 3–10 所示。
  图 3-10 连接到 QConvergeConsole 中的主机
3. 单击 "Connect" 以启动连接。
  连接完成后，在系统树中将显示主机及其 HBA ，如Figure 3–9 所示。

  注 - 要允许 Oracle Solaris 10 主机连接到 Oracle Solaris 11 主机，必须在每次重新引导 Oracle Solaris 11 主机之后在 Oracle Solaris 11 主机上发出 netservices open 命令。但是，从 Oracle Solaris 10 或 Oracle Solaris 11 连接到 Oracle Solaris 10 主机不需要在任何一台主机上发出 netservices open 命令。
4. 在系统树中的主机上选择通用 HBA，然后选择 "Personality"（运行协议模式）选项卡，如Figure 3–11 所示。

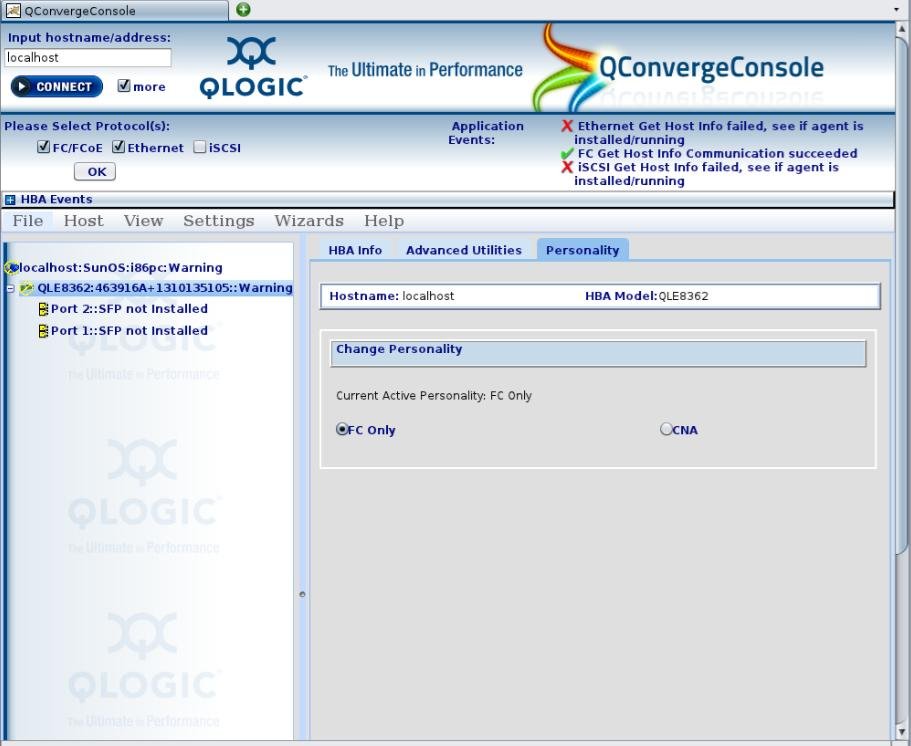

  图 3-11 所选适配器的 "Personality" 选项卡

通过选择表示光纤通道的 "FC Only" 或表示聚合网络适配器的 "CNA"，设置通用 HBA 的个性设置（运行协议模式）。

单击 "Save" 以保存新设置。

关闭 QConvergeConsole 并重新引导安装通用 HBA 的系统，以便使更改生效。
注 - 对于具备热插拔/热交换功能的系统，不应对系统启动完全电源模式重新引导，而可以对卡执行热插拔移除和热插拔插入。
