安装通用 HBA

1. 如果要安装通用 HBA 的系统运行的是 Oracle Solaris OS，请安装适用于相应平台的两个驱动程序修补程序或 SRU，如Driver Software for the Oracle Solaris OS中所述。
2. 在手腕上佩戴 ESD 腕带（请参见Observing ESD and Handling Precautions）。
3. 参阅您系统的安装或服务手册来确定安装通用主机总线适配器的合适 PCI Express 插槽。
4. 如有必要，请参阅系统的相关文档来关闭系统、切断系统电源以及拔下系统电源线。
5. 拆开系统机箱，从空的 PCI Express 插槽中卸下空挡板。
6. 将通用 HBA 插入空的 PCI Express x8 插槽或更大的插槽中（请参见Figure 2–2）。

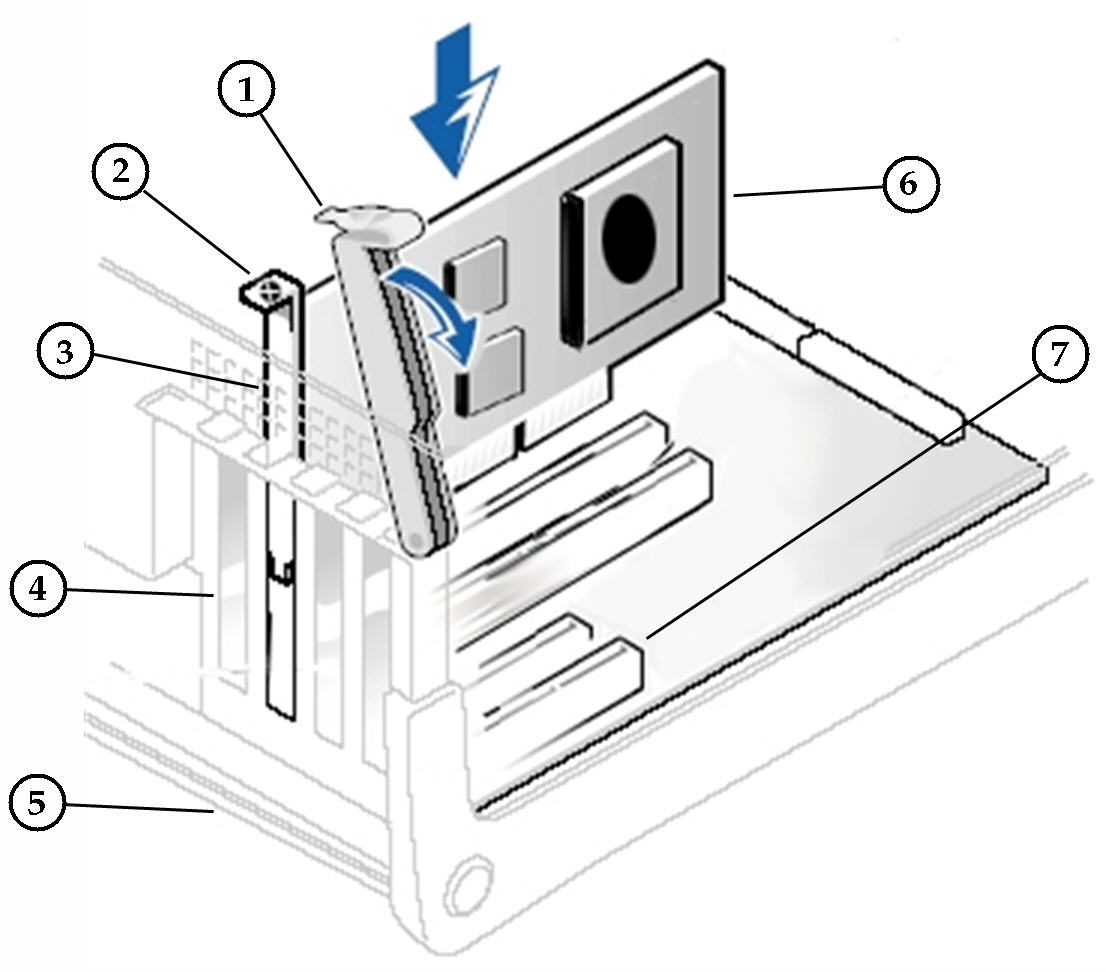

   图 2-2  插入通用主机总线适配器



   图例

   1 控制杆

   2螺钉

   3通用 HBA 固定托架

   4插槽盖

   5系统机箱

   6通用主机总线适配器

   7PCI Express x8 插槽

7. 用力向下按通用 HBA，直到其在插槽中固定到位。
8. 使用挡板螺钉或夹子将通用 HBA 的装配托架固定到机箱上。
9. 重新装上系统机箱并拧紧机箱螺钉。

   现在，通用 HBA 已安装好，并可以连接光缆或铜质电缆（请参见Connecting the Cables）。

   ---

   注 - 请在连接电缆后再打开系统电源。

   ---
