Universal HBA を取り付ける方法
- Universal HBA を取り付けるシステムで Oracle Solaris OS が実行されている場合は、Driver Software for the Oracle Solaris OSで説明するように、プラットフォームに対応した SRU または 2 つのドライバパッチをインストールします。
- ESD リストストラップを手首に装着します (Observing ESD and Handling Precautionsを参照)。
- 使用しているシステムの設置マニュアルまたはサービスマニュアルを参照して、Universal Host Bus Adapter を取り付ける適切な PCI ExpressModule スロットを確認します。
- 必要な場合は、使用しているシステムのドキュメントを参照して、システムを停止して電源を切り、電源ケーブルを抜きます。

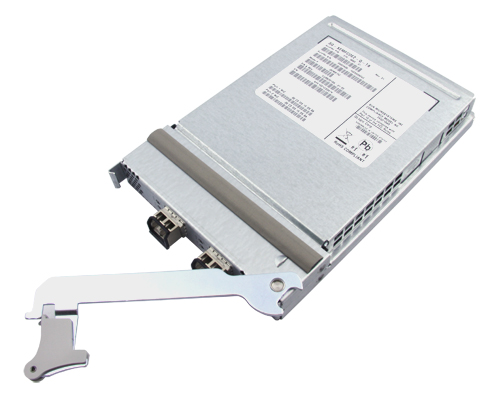

- プラスチック製のタブを押し下げて ExpressModule のラッチ (Figure 2–1 を参照) を解除し、レバーを引いて ExpressModule のフロントパネルとほぼ垂直になる位置まで下げます。
図 2-1 ラッチの解除
- 空いている PCI ExpressModule スロットに Universal HBA を差し込みます。
挿入中に、レバーの下側の突起部分がシャーシの金属板に接触しないように注意してください。
- Universal HBA をスロットにほぼ完全に挿入したら、レバーを押し戻して完全に閉じます。レバーの突起によって、アダプタが完全に所定の位置に収まります。
Universal HBA が取り付けられ、光ケーブルまたは銅ケーブルを接続する準備ができました (Connecting the Cablesを参照)。
