Universal HBA を取り付ける前にシステムの電源を切断した場合は、次のように電源を投入します。
Figure 2–4 に、Universal HBA のフロントパネルの LED の位置を示します。

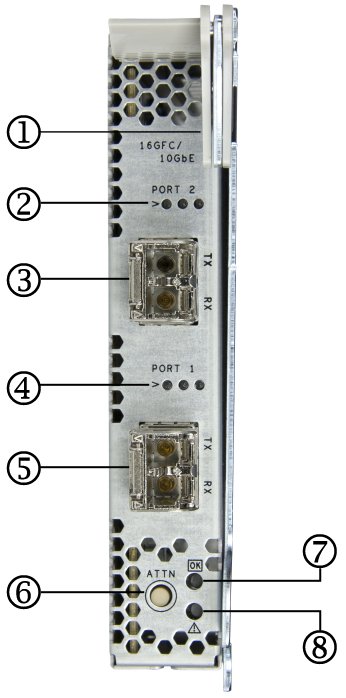

図 2-4 Universal Host Bus Adapter の LED
図の説明
1 ExpressModule ラッチ
2ポート 2 LED (詳細は、Table 2–2 およびTable 2–3 を参照)
3ポート 2 LC コネクタ
4ポート 1 LED (詳細は、Table 2–2 およびTable 2–3 を参照)
5ポート 1 LC コネクタ
6アテンション (ATTN) ボタン
7OK/電源 LED (システムは正常に稼働中)
8保守要求 LED (システムでは注意が必要)
