ストレージドライブインジケータおよび機械コンポーネントの特定

Please tell us how to improve our documentation:

Your rating has been updated

Thank you for your feedback!

If you want to participate in content improvement and share additional information, please click
Feedback button.

このセクションに含まれるトピックでは、ストレージドライブインジケータと機械コンポーネントの位置を示し、その機能について説明します。

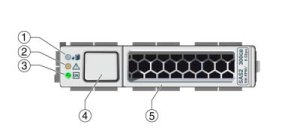

ストレージドライブインジケータと機械コンポーネントの機能について、次に説明します。

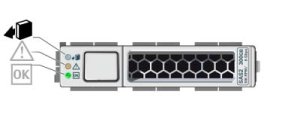

このトピックでは取り外し可能インジケータについて説明します。

機能:

次の状態の青色の LED:
- 点灯: ストレージドライブはスタンバイ電源モードになっています。ホットプラグ操作中にストレージドライブを安全に取り外すことができます。点灯した取り外し可能インジケータは、ストレージドライブで保守アクションを行うことができることを示しています。
- 消灯: 通常処理中です。ドライブは取り外さないでください。

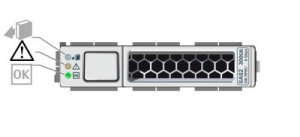

このトピックでは、保守要求インジケータについて説明します。

機能:

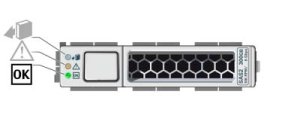

このトピックでは、電源/OK インジケータについて説明します。

機能:

ストレージドライブの次の電源の状態を示す緑色の LED:
- 消灯: 電源が入っていないか、取り付けられたドライブがシステムで認識されていません。
- 不定期に点滅: ディスクが動作中です。
- 常時点灯 (点滅していない): ドライブがはめ込まれ、全電力が供給されています。

このトピックでは、ストレージドライブのレバーとレバーリリースボタンの操作と目的について説明します。

機能:

レバーリリースボタンを押して、レバーのロックを解除します。
ボタンを押すと、ばね仕掛けのレバーのロックが解除され、ぽんと開きます。
レバーの機能:
- ドライブの取り外し: レバーを使用して、ドライブをサーバーから引き出します。詳細については、ストレージドライブの取り外しを参照してください。
- ドライブの取り付け: レバーを使用して、ドライブを内部コネクタに接続します。詳細については、新しいストレージドライブの取り付けを参照してください。
