フロントパネルの機能

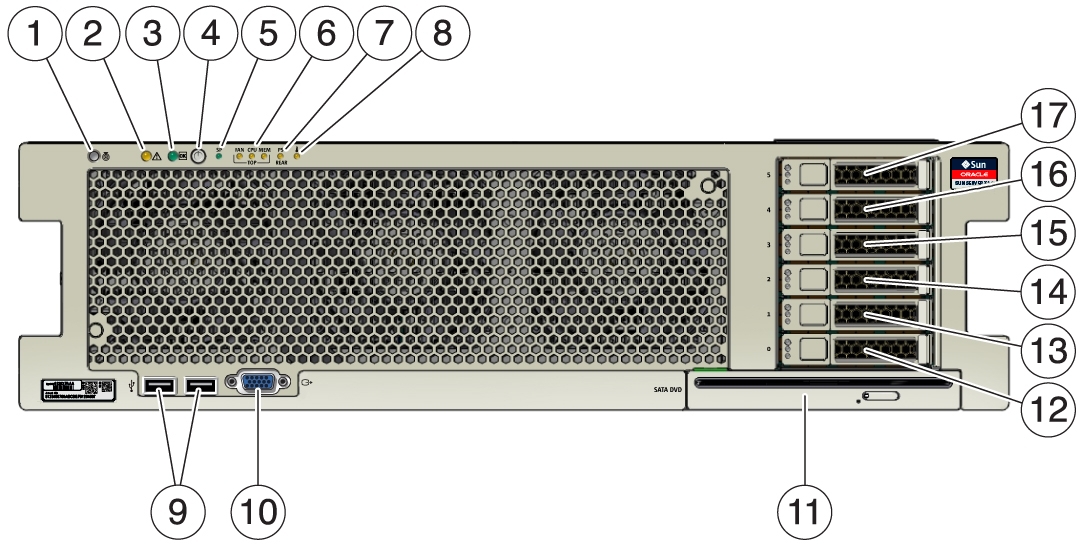

次の図で Sun Server X4-4 のフロントパネルを示し、そのコンポーネントについて説明しています。
|
|
1
|
ロケータインジケータ/ボタン: 白色
|
2
|
保守要求インジケータ: オレンジ色
|
3
|
電源/OK インジケータ: 緑色
|
4
|
電源ボタン
|
5
|
SP OK/障害インジケータ: 緑色/オレンジ色
|
6
|
ファンモジュール (FAN)、プロセッサ (CPU)、およびメモリーの保守要求インジケータ (3): オレンジ色
|
7
|
電源装置 (PS) の障害 (保守要求) インジケータ: オレンジ色
|
8
|
過熱警告インジケータ: オレンジ色
|
9
|
USB 2.0 ポート (2)
|
10
|
DB-15 ビデオポート
|
11
|
SATA DVD ドライブ (オプション)
|
12 - 17
|
ストレージドライブスロット 0 - 5 (下から上)
|
|
